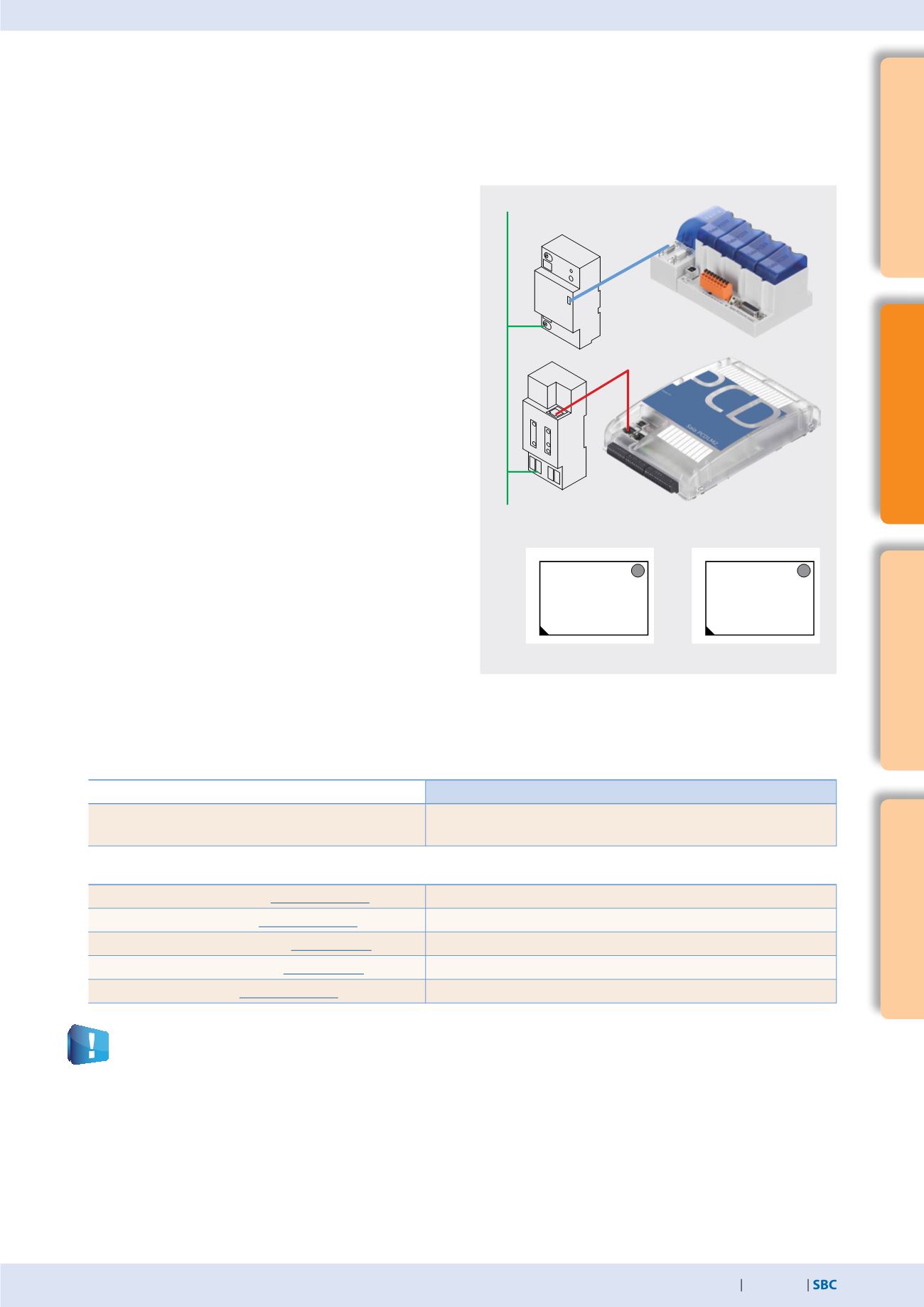

Saia PCD3
Saia PCD1
Ethernet UDP / IP
KNX IP Tunneling
RS-232
KNX
KNX
EIB FT1.2
―
Clr
Err―
―
IniSnd
Err―
―
IniPol
EIBNet/IP
―
Clr
Con―
―
IniSnd Err―
―
IniPol
Err―
Communication et interaction
1
Logiciels SBC
3
Technologie S-Web SBC
2
Communication et
interaction
4
Automatisation
des locaux
2.6.4
KNX
Pilote de communication pour système électrique et automatisation des locaux
Passerelles Ethernet
Lors de la planification, il faut tenir compte du fait que les passerelles Ethernet vendues dans le commerce ne prennent générale-
ment en charge qu’un canal de communication TCP.
Par conséquent, chaque PCD ou chaque outil de maintenance, ETS par exemple, requiert une interface spécifique vers le bus KNX.
Convertisseur série
Les connexions par protocole BCU 1 sont par contre vivement déconseillées. Le protocole BCU 1 risquerait de perdre des télé-
grammes entre la passerelle et l’automate en raison du système.
Pilote de communication
Pour réussir la mise en réseau des installations électriques du
bâtiment, il faut pouvoir compter sur des fonctions de commu-
nication inter-site et échanger avec des matériels de différents
constructeurs. Le pilote de communication KNX est une biblio-
thèque PG5-Fupla avec de vastes blocs de fonction (FBoxes)
pour envoyer et recevoir quasiment tous les types de données
KNX. Selon les interfaces (RS-232 ou Ethernet) dont ils dis-
posent pour accéder à ce réseau, tous les composants souhaités
peuvent être reliés aux systèmes Saia PCD®. La connexion directe
par Ethernet accélère et dope encore l’accès à EIB/KNX.
Points forts
Utilisation du pilote pour toutes les stations d’automatisation SBC
Facilité de traitement des communications par modules Fupla
Gestion complète des KNX Data Point Types (DPT)
Facilité de migration de l’installation existante à l’aide du pilote
KNX BCU1 sur l'interface KNX BCU2
Port standard UPD/IP : #3671
Pilote de communication pour :
Interfaces série KNX BCU-1 via RS-232
(déconseillé pour les produits neufs)
Interfaces série KNX BCU-2 via RS-232
Communication KNXnet/IP (EIBnet/IP)
Références de commande
Type
Description
PG5-EIB
La bibliothèque de communication PG5–KNX/EIB (KNX S-Mode Standard)
pour automates Saia PCD® et PCS pour communication série et IP
Composants d'autres fournisseurs
Weinzierl KNX IP Interface 730
KNXnet/IP-Gateway
Weinzierl KNX IP Router 750
KNXnet/IP inkl. Utilisation du routeur
InterfacevABB IPS/S2.1 EIB/KNX IP
KNXnet/IP-Gateway
ABB IPS/R2.1 EIB/Routeur KNX IP
)
KNXnet/IP y compris utilisation du routeur
Weinzierl KNX BAOS 870
(
Interface sérielle (RS-232) KNX avec protocole BCU-2
Bus domotique EIB (European Installation Bus)KNX
Boîte de fonctions RS-232/BCU 2 Boîte de fonctions KBX/IP
