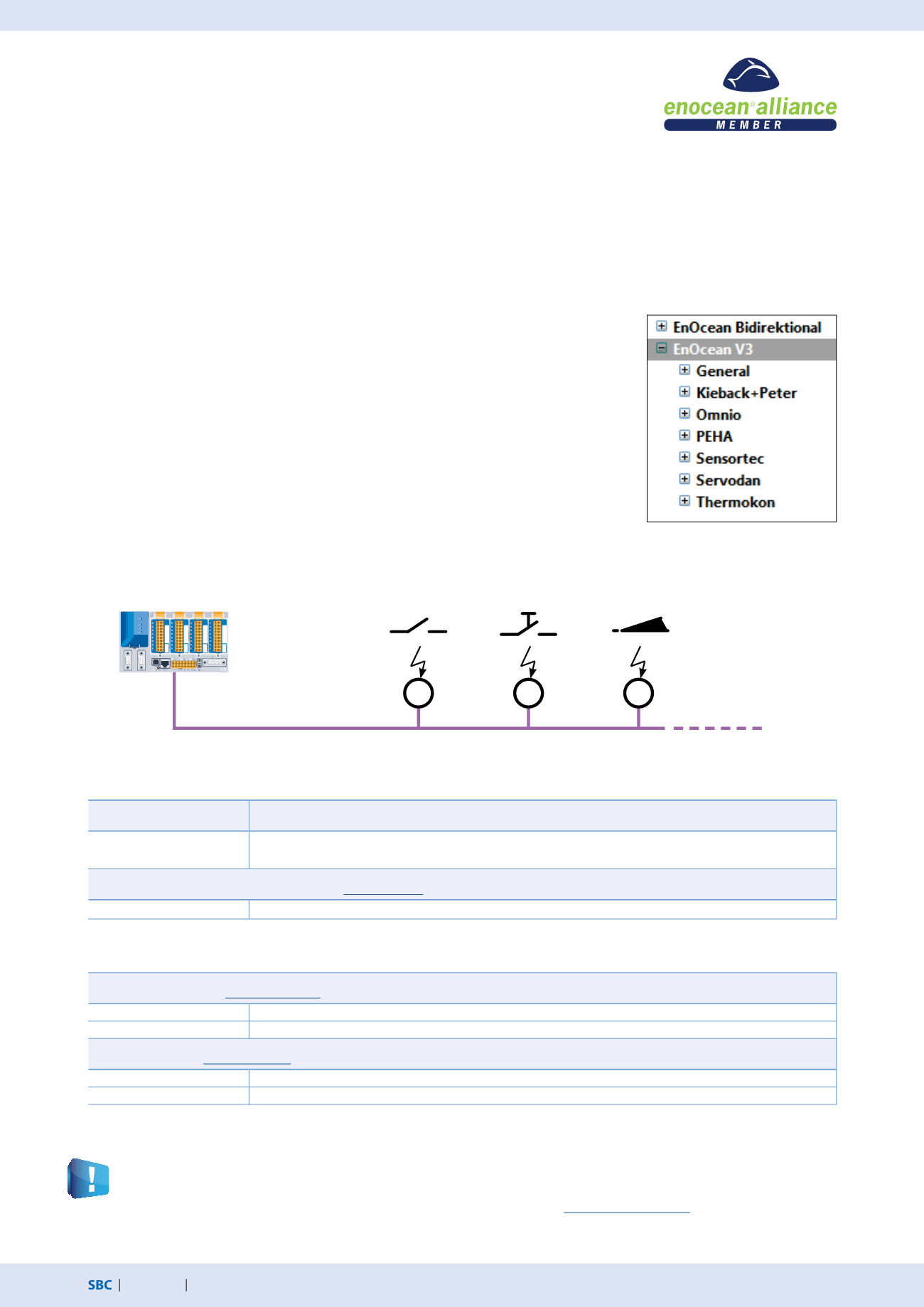

SaiaPCD3.C
Communication et interaction
2.6.5
EnOcean
Pilote de communication vers des capteurs
et des actionneurs sans fil
Le nombre de passerelles radio requis dépend fortement des conditions structurelles. Des colonnes et des meubles peuvent
former des « points morts » ; en fonction de leur structure, les murs amortissent différemment le signal radio. De plus amples
informations et une aide à la planification figurent dans le manuel EnOcean (voir
EnOcean V3 est la
dernière version. Désormais, la bibliothèque de FBoxes « EnOcean Bidirektional » doit seulement être utilisée pour les projets
existants.
EnOcean est l’inventeur et le fabricant de la technologie de base brevetée « technique sensorielle de radio sans batterie ». EnOcean a été
la première norme radio ISO/IEC reconnue pour des solutions optimisées (ISO/IEC-14543-3-10) avec une faible consommation d’énergie.
« enocean alliance » est un groupe d’intérêts de fabricants ayant développé au cours du temps une large gamme de composants sans
batteries reposant sur la technique EnOcean, comme des commutateurs, des capteurs, des actionneurs et des passerelles pour l’auto-
matisation des bâtiments.
Raccordement du récepteur radio sur RS-485
Références de commande
Type
Description
PG5 – EnOcean V3
La bibliothèque de communication PG5– EnOcean pour automates Saia PCD® et PCS pour communication
série (mode EVC) et IP.
Recommandation de composants par PEHA
D450ANT
Émetteur/récepteur radio EnOcean avec port RS-485 (bidirectionnel), boîtier IP 20 avec antenne externe
D'autres composants EnOCean tels que commutateurs, commutateurs à cartes pour hôtel, contacts pour fenêtres, servomoteurs pour
chauffage… sont recommandés par PEHA.
Composants de Thermokon
SRC65-RS-485E
Récepteur radio EnOcean avec port RS-485 (unidirectionnel), boîtier IP 65 avec antenne externe
STC65-RS-485E
Emetteur/récepteur radio EnOcean avec port RS-485 (bidirectionnel), boîtier IP 65 avec antenne externe
Composants Sensortec
EOR700EVC
Récepteur radio EnOcean avec port RS-485 (unidirectionnel), boîtier IP 20 avec antenne externe
EOR710EVC
Émetteur/récepteur radio EnOcean avec port RS-485 (bidirectionnel), boîtier IP 20 avec antenne externe
Pilote de communication
La connexion des composants EnOcean aux automates Saia PCD® se fait par des passerelles
radio externes via des interfaces série RS-485 ou IP. La bibliothèque de FBoxes propose des
blocs de communication pour envoyer et recevoir des télégrammes EnOcean.
Des FBoxes pouvant être utilisées universellement sont disponibles pour des automates
EnOcean standard. Pour une sélection d'appareils spécifiques à un fabricant comme par
exemple les unités de commande d'ambiance (PEHA Sensortec, Thermokon, etc.), des
FBoxes spécifiques aux appareils sont déjà disponibles. Des FBoxes de communication uni-
verselles permettent par ailleurs d’éditer chaque télégramme EnOcean dans le programme
SPS.
Liaison hertzienne
maximum 64 récepteurs
Le nombre d’émetteurs par récepteur est limité par la distance et la qualité de réception
