IP852
Router
L
on
FTT10
IP /FTT10
Router
Communication et interaction
2.6.2
L
on
W
orks
®
Bus de terrain pour l'automatisation du bâtiment
Recommandations / limites du système
Ports standard 1628 et 1629
* L
on
sur IP ne peut être utilisé que sur des automates PCD avec interface Ethernet. Il faut également prévoir un serveur de configuration IP852
pour le commissionnement et la liaison.
** PCD2.F2400, PCD3.F240 : 247 variables réseau sont disponibles pour l'utilisateur. 7 NV sont assignés par l'objet Standard Node.
+
En préparation.
Type
Option
Interface Configuration PG5, limites du système
PCD3.M5560
1× PCD7.R58x*
4× PCD3.F240
IP852
FTT10
Recommandé pour la configuration de 2 000 variables réseau maxi
Convient pour BACnet® et L
on
W
orks
® en fonctionnement en parallèle
PCD3.M5540
PCD3.M5340/M5360
+
1× PCD7.R58x*
IP852
Recommandé pour la configuration de 1 500 variables réseau maxi
PCD3.M3330/M5560
PCD3.M3120/M3160
+
1× PCD3.R58x*
IP852
Recommandé pour la configuration de 1 000 variables réseau maxi
PCD2.M4160
+
1× PCD7.R58x*
2× PCD2.F2400
IP852
FTT10
Recommandé pour la configuration de 1 500 variables réseau maxi
PCD2.M4560
+
/M5540 1× PCD7.R58x*
4× PCD2.F2400
IP852
FTT10
Recommandé pour la configuration de 1 500 variables réseau maxi
PCD1.M2xx0
PCD1.M2220-C15
+
1× PCD7.R58x*
2× PCD2.F2400
IP852
FTT10
Recommandé pour la configuration de 1 000 variables réseau maxi
PCD1.M0160
1× PCD7.R58x*
IP852
Recommandé pour la configuration de 1000 variables réseau maximum
La norme de l’automatisation des bâtiments
La technologie L
on
W
orks
® est un protocole de communication
normé, qui investit depuis des années les automatisations indus-
triels et le bâtiment. Ses propriétés (déport de l’intelligence au
plus près du procédé, modularité, interfaces répondant à toutes
les exigences, adaptabilité à l’existant) font de L
on
W
orks
® une
technologie de choix pour le transfert des données au niveau
terrain et pour les systèmes dorsaux. Chaque station du réseau
ou « nœud » peut échanger des données avec ses homologues
selon une procédure événementielle. L
on
W
orks
® constitue à ce
titre une plateforme de communication multiconstructeur
s’intégrant parfaitement à une GTB inter-site.
Systèmes PCD
L
on
W
orks
® est disponible comme option de communication
pour presque tous les systèmes PCD. La connexion s’effectue
via IP852 (Ethernet) pour les automates PCD classiques avec
un système d’exploitation Saia PCD® COSinus. L
on
® FTT10 est
également possible à l’aide d’un module de communication,
254 variables réseau maxi** étant prises en charge par module.
Pour configurer les nœuds L
on
, un configurateur de ressour-
ces L
on
correspondant est disponible dans PG5 ainsi qu’une
bibliothèque de FBoxes pour commissionner, tester, envoyer et
recevoir des variables réseau.
La configuration s’effectue également dans PG5, jusqu’à 800 va-
riables réseau pouvant être configurées. Une vaste bibliothèque
de FBoxes Saia PG5® permet d’établir la liaison au programme
d’application pour presque chaque type de variable réseau
standard.
Pour l’utilisation de L
on
sur IP (IP852), un module d’option L
on
est
toujours nécessaire. Pour les automates PCD3.M5/M6, PCD2.M5,
PCD1.M2 et PCD1.M0, on emploie un PCD7.R58x pour les empla-
cements mémoire M1 ou M2. Pour les automates PCD3.M3 sans
emplacement M1/2, les modules PCD3.R58x sont disponibles
pour les emplacements E/S 0 à 3.
Pour la connexion de L
on
FTT10, un « module de communication
L
on
» est également requis. Ce module équipe les automates PCD
d’une interface L
on
W
orks
®, mais sans fonction de routeur. Pour
les automates PCD1.M2, on utilise le module PCD2.F2400 et le
module PCD3.F240 pour les automates PCD3.
Des passerelles externes L
on
FTT10 / IP sont de plus requises pour
relier par exemple des appareils FTT10 directement au système
de gestion ou à d’autres appareils L
on
IP852. À la place d’un rou-
teur, des variables réseau peuvent également être copiées depuis
n’importe quel système sur IP 852 par le programme utilisateur
via des ressources PCD.

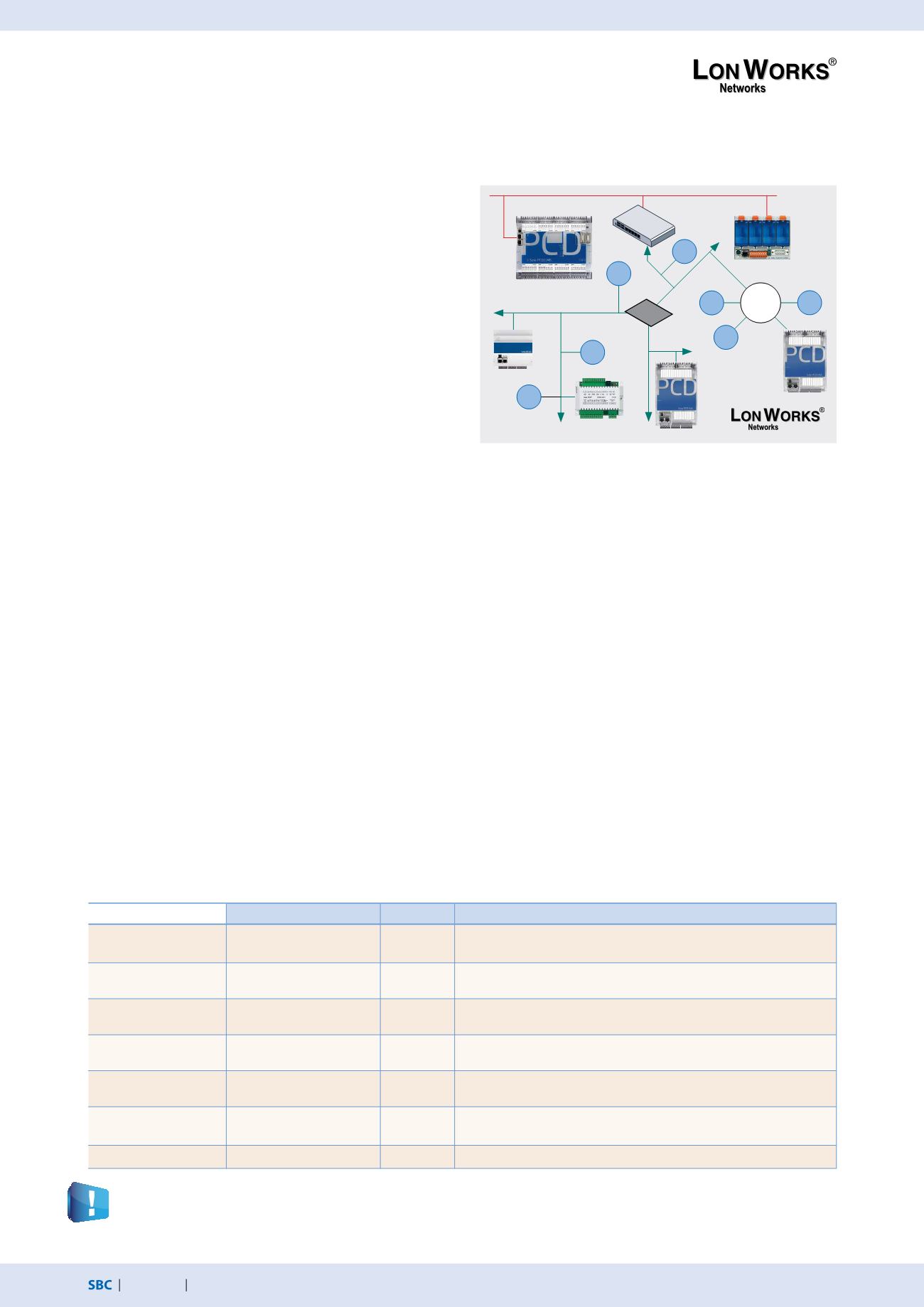

Application typique d’une infrastructure
L
on
W
orks
®
Chauffage, ventilation, climatisation
Commande de l’éclairage
Commande de stores
Sécurité
Gestion de l'énergie, etc.
PCD1.M2
avecL
on
FTT10
Nœuds
Nœuds
Nœuds
Nœuds
Nœuds
Nœuds
Nœuds
