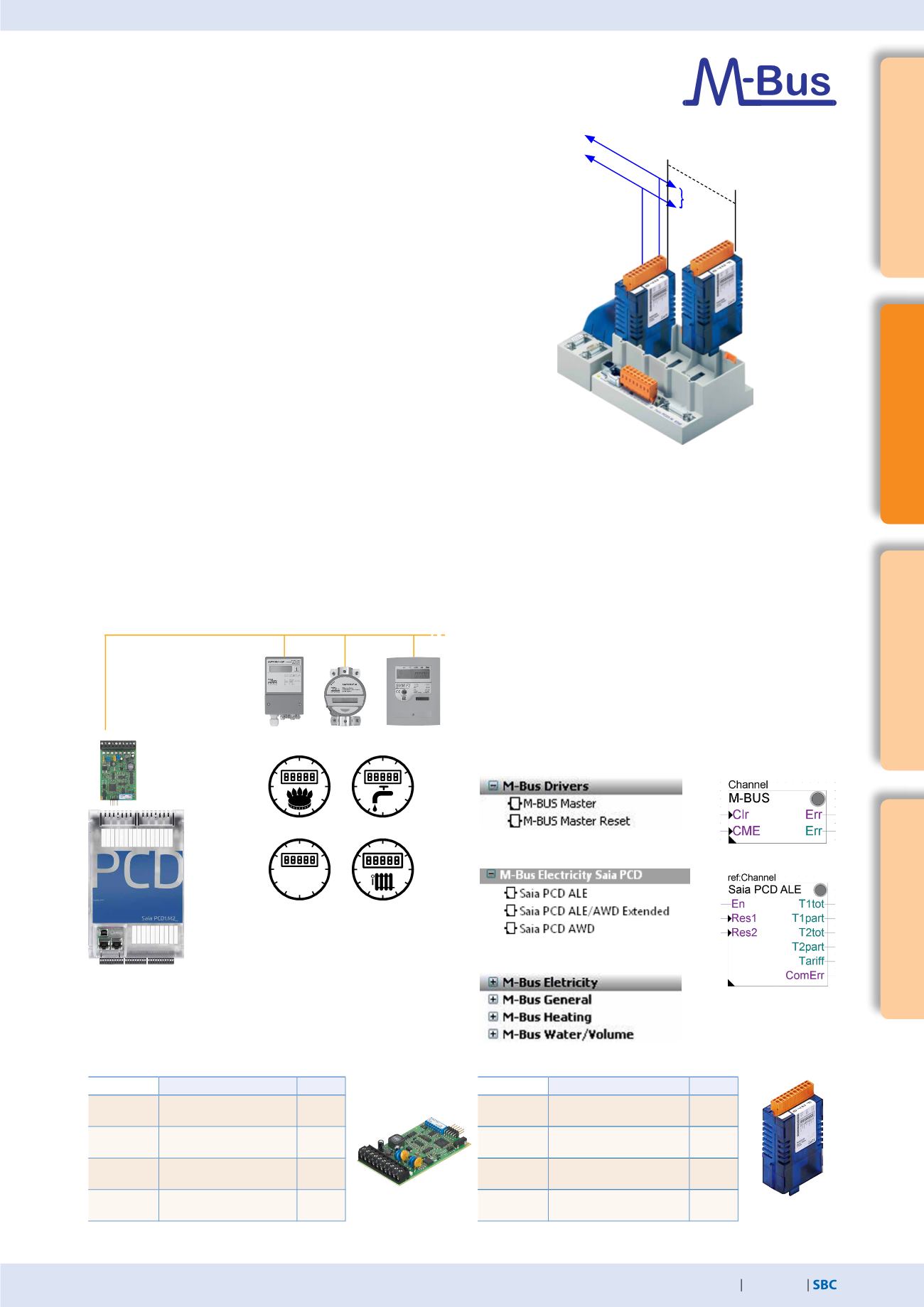

2.6.6
M-Bus
Module de bus de terrain pour l’enregistrement
des données de consommation
Module d’interface M-Bus Maître
M-Bus est une norme internationale (EN1434-3) de relevé à dis-
tance des compteurs d’électricité. La connexion M-Bus s’effectue
par les modules de communication PCD2.F270x / PCD3.F27x aux
emplacements 0 à 1 des PCD1.M2* ainsi que 0 à 3 des PCD2.M5
et PCD3. Cette interface permet d’enregistrer les consommations
d’eau, de chauffage ou d’électricité dans une station d'automati-
sation. Ces mesures sont analysées ultérieurement à l’aide d’une
bibliothèque de FBoxes Saia PCD® FUPLA.
Les modules d’interface sont équipés d’un bloc d’alimentation et
de deux interfaces M-Bus séparées. L’alimentation intégrée suf-
fira, suivant le modèle, pour un nombre maximal de 240 modules
M-Bus esclaves standard, la répartition pouvant se faire au choix
sur les deux ports.
Les modules maîtres PCD2.F2710 à F2730 etPCD3.F271 à F273
ont besoin de la bibliothèque M-Bus d’Engiby.
Les FBoxes pour compteurs d’énergie SBC avec M-Bus sont prises
en charge par la bibliothèque Engiby.
Références de commande PCD1/PCD2
Type
Description
Poids
PCD2.F2700 Module interface M-Bus
maître jusqu'à 240 esclaves
60 g
PCD2.F2710 Module interface M-Bus
maître jusqu'à 20 esclaves
60 g
PCD2.F2720 Module interface M-Bus
maître jusqu'à 60 esclaves
60 g
PCD2.F2730 Module interface M-Bus
maître jusqu'à 120 esclaves
60 g
Références de commande PCD3
Type
Description
Poids
PCD3.F270 Module interface M-Bus
maître jusqu'à 240 esclaves
80 g
PCD3.F271 Module interface M-Bus
maître jusqu'à 20 esclaves
80 g
PCD3.F272 Module interface M-Bus
maître jusqu'à 60 esclaves
80 g
PCD3.F273 Module interface M-Bus
maître jusqu'à 120 esclaves
80 g
M-Bus par l'interface série
Pour les automates PCD sans emplacement pour des modules
M-Bus maîtres, le bus de terrain est raccordé via des convertisseurs
de signaux externes. En fonction du convertisseur employé, des
interfaces RS-232 ou RS-485 sont utilisées.
Configuration des pilotes
L’interface de communication correspondante des PCD est
indiquée dans la FBox du pilote M-Bus de la bibliothèque Engiby.
Les paramètres d’interface du convertisseur, tels que le débit en
bauds, la temporisation, etc., doivent être par ailleurs respectés.
Adressage secondaire
L'adressage secondaire est pris en charge à partir de la version de
bibliothèque 2.7.200 pour le compteur à énergie SBC et les FBoxes
génériques. Pour les FBoxes spécifiques aux produits, l'adressage
primaire doit être utilisé.
Exemples d’application : PCD1.M2120 avec connexion M-Bus
*Uniquement emplacement 0 pour le PCD1.M2110R1
M-Bus Port 1
M-Bus Port 2
jusqu'à 240 esclaves
au total
jusqu’à 4 modules
Pilotes sous licence gratuite
Compteurs d’énergie Saia sous licence gratuite
Bibliothèque Engiby, sous licence
