Internet
Intranet
PCD3.M6860
Communication et interaction
1
Logiciels SBC
3
Technologie S-Web SBC
2
Communication et
interaction
4
Automatisation
des locaux
Les protocoles Ether-S-Bus et Ether-S-IO prennent en charge l’exploitation des automates Saia PCD® et des E/S déportées Smart sur
Ethernet. Les automates PCD peuvent être intégrés et fonctionner dans un réseau Ethernet standard (même en se mélangeant à
d’autres appareils). Prise en charge d’une gestion multi-protocoles sur un même câble et connecteur. En d’autres termes, tous les
protocoles IP (p. ex. accès au serveur d’automatisation) peuvent être utilisés en parallèle avec S-Bus et/ou de S-IO.

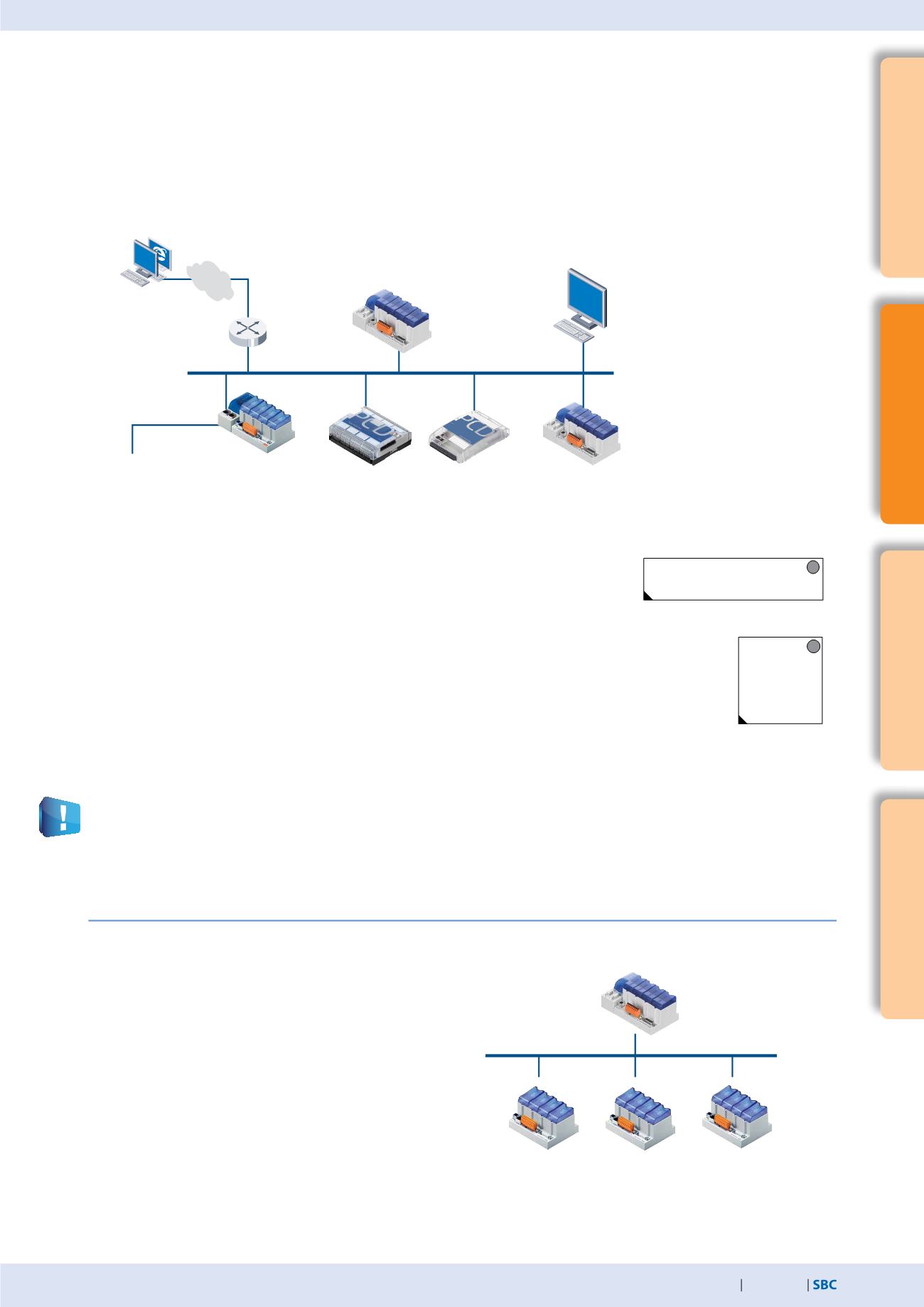

Ether-S-Bus pour l’utilisation d’automates PCD sur Ethernet
Ethernet 2
PG5, SCADA, OPC,
navigateur Web
Ether-S-Bus
Ethernet
Caractéristiques, fonctions
Ether-S-Bus supporte la communication entre :
des automates PCD en mode multi-maîtres
un automate PCD et le programmeur PG5
un automate PCD et un serveur OPC et/ou un superviseur avec pilote Ether-S-Bus
un automate PCD (serveur Web PCD) et un navigateur Web avec logiciel Web-Connect
Programmation de l’échange de données entre des automates PCD avec des FBoxes pour un
échange de données cyclique ou événementiel
Multiprotocole sur la même connexion Ethernet (p. ex. Ether-S-Bus, Ether-S-IO et autres
protocoles comme Modbus-TCP)
Fonction de passerelle en cas d’interconnectivité de réseaux (Ether-S-Net
Serial-S-Net,
Ether-S-Net 1
Ether-S-Net 2, Ether-S-Net
Profi-S-Net)
L’UC PCD3.M6860 permet de séparer des réseaux ou de bâtir des réseaux Ethernet redondants.
Des composants Ethernet standard peuvent être utilisés pour bâtir le réseau.
Protocole IP UDP
Numéro de port : 5050 (ce port doit être activé en cas de pare-feu éventuel)
Smart-RIO-Manager
Smart-RIOs
PCD3.T66x
Protocole Ether-S-IO pour l’utilisation de Smart RIO sur Ethernet
Ethernet
Ether-S-IO
Protocole Ether-S-Bus en mode multi-maîtres sur un réseau Ethernet standard
Ether-S-IO pour l’exploitation de Smart RIO PCD3.T66x
Caractéristiques, fonctions
Ether-S-IO prend en charge l’échange de données entre le Smart-
RIO-Manager et les Smart RIO. On utilise Ether-S-Bus pour le
transfert de la configuration et des programmes éventuels.
Utilisation de télégrammes Broadcast ou Unicast (paramétrable)
La configuration de l’échange de données se fait dans le configura-
teur réseau des E/S déportées.
Le mode multi-protocoles est pris en charge
Des composants Ethernet standard peuvent être utilisés pour
bâtir le réseau.
Protocole IP UDP
Numéro de port : 6060
PG5
SCADA,
OPC,
Naviga-
teur Web
2.5.2
Ether-S-Net: protocole S-Bus et S-IO sur Ethernet
