Communication et interaction
Établir des réseaux Ethernet redondants
La redondance des réseaux est souvent un impératif des sites
industriels où la question de la disponibilité opérationnelle est
très importante (gestion automatisée de la circulation dans un
tunnel ou pour des bateaux, par ex.). Avec ses deux connexions
Ethernet, le PCD3.M6860 dispose d’une redondance de
connexion. Des composants standard (commutateurs et câbles)
permettent ainsi de bâtir de manière redondante deux réseaux
séparés. Le programme utilisateur permet de contrôler les
réseaux et de choisir les interfaces.
Des commutateurs spécifiques et des câbles en fibre optique
permettent d’augmenter de surcroît la disponibilité du réseau
en montant un anneau de fibre optique. Les commutateurs
détectent automatiquement toute interruption de l’anneau et
dérivent en conséquence le flux de données.
Le réseau d’automatisation peut être divisé en plusieurs réseaux physiques pour
une meilleure structuration et une disponibilité accrue, ainsi que pour des raisons
de puissance.
Disponibilité Ethernet élevée avec double anneau en fibre optique. En cas d’inter-
ruption, les commutateurs orientent automatiquement le flux de données dans la
direction fonctionnant encore. Un commutateur ou un anneau défectueux peut
être détecté dans le programme utilisateur et le flux de données envoyé via le
deuxième anneau et/ou la deuxième interface.

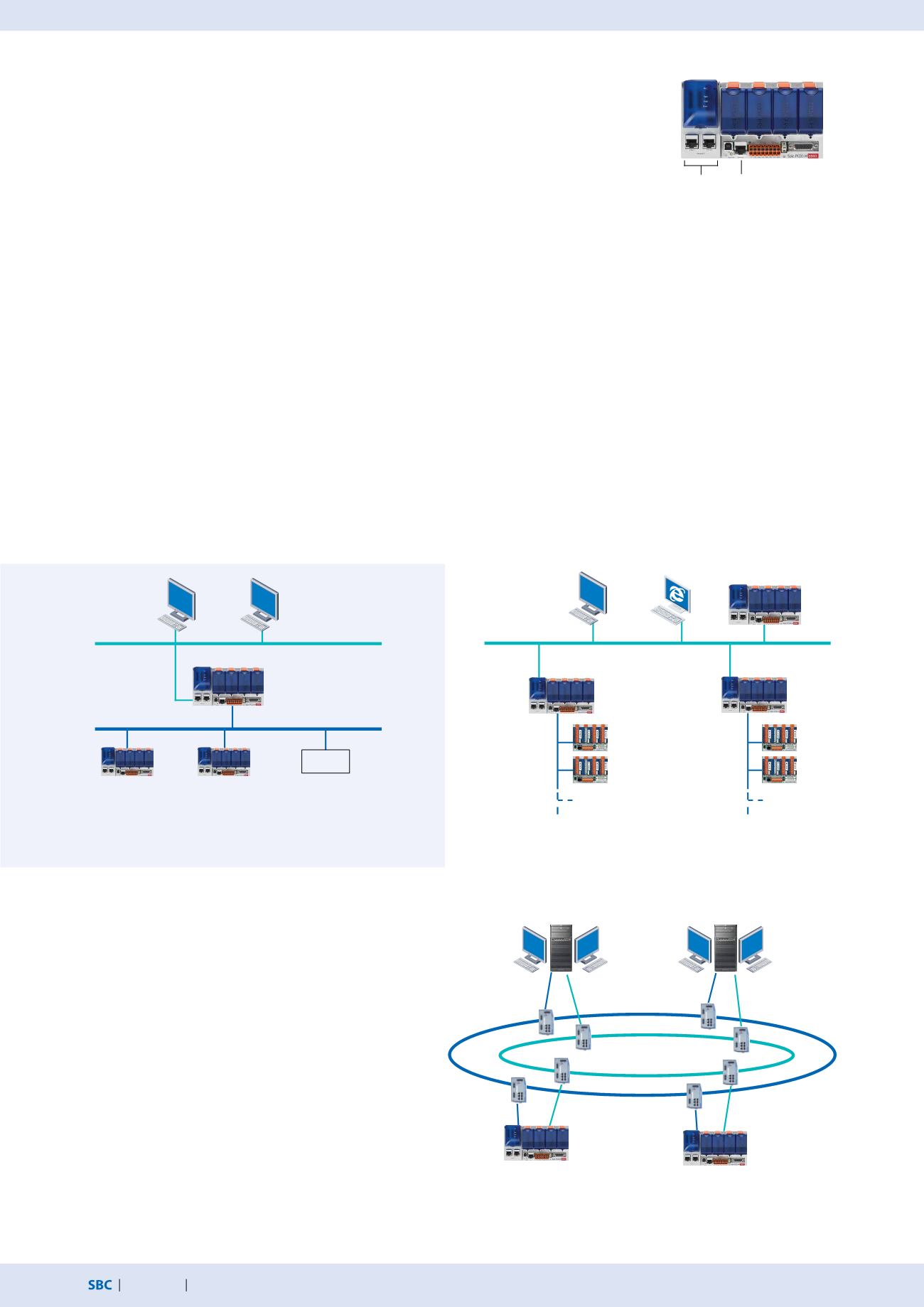

Séparer ou bâtir de manière redondante des réseaux Ethernet avec le PCD3.M6860
L’UC PCD3.M6860 dispose de deux interfaces Ethernet indépendantes permettant de séparer physique-
ment les réseaux (p. ex. réseau d’entreprise et d’automatisation) ou de les bâtir de manière redondante.
De plus, la deuxième interface est dotée d’un commutateur 2 ports.
Caractéristiques, fonctions
Les données techniques d’un PCD3.M6860 sont identiques à celles d’un PCD3.M5560,
à l’exception de la deuxième interface Ethernet (à la place des interfaces série)
Les interfaces Ethernet sont séparées et disposent toutes les deux d’une configuration IP indépendante.
Les adresses IP ne doivent pas se trouver dans le même sous-réseau. Le routage IP entre les deux interfaces n’est pas pris en charge
Tous les protocoles IP sont pris en charge sur les deux interfaces. L’accès au serveur d’automatisation et aux données PCD est ainsi
possible via les deux interfaces. L’accès à l’outil de programmation PG5 est également pris en charge via les deux interfaces.
BACnet-IP et L
on
-IP ne sont pris en charge que sur une interface (1 ou 2).
La fonction de passerelle S-Bus entre les deux interfaces Ethernet est prise en charge.
Séparer des réseaux Ethernet
Il est judicieux de séparer physiquement des réseaux si :
les automates et les périphériques informatiques standard (PC, serveur, etc.) ne doivent pas fonctionner sur le même réseau pour des
raisons techniques de sécurité. Le PCD3.M6860 agit dans ce cas comme un « pare-feu » car seuls les télégrammes S-Bus sont transférés
d’une interface à une autre. Les autres télégrammes IP ne sont pas acheminés.
le flux de données ne peut pas avoir lieu dans le même réseau physique pour des raisons de puissance
Isolation requise pour des raisons liées à l’infrastructure (p. ex. câblage du réseau)
Les réseaux d’automatisation et d’entreprise sont séparés physiquement.
Réseau d’entreprise
Ethernet 2
Ethernet 1
Réseau d’automatisation
