Le protocole S-Bus peut être utilisé sur les interfaces USB et série pour la communication avec des automates Saia PCD®. Il est ainsi
possible de bâtir de manière très simple et économique des liaisons de communication et des réseaux. Les liaisons point-à-point
(USB, RS-232) de même que les liaisons de communication 1:n dans le réseau RS-485 sont prises en charge en mode maître/esclave.
S-Bus prend en charge la communication entre
des automates PCD en mode mono-maître
un automate PCD et le programmeur PG5
un automate PCD et un serveur OPC et/ou un superviseur avec pilote Ether-S-Bus
un automate PCD (serveur Web PCD) et un navigateur Web avec logiciel Web-Connect

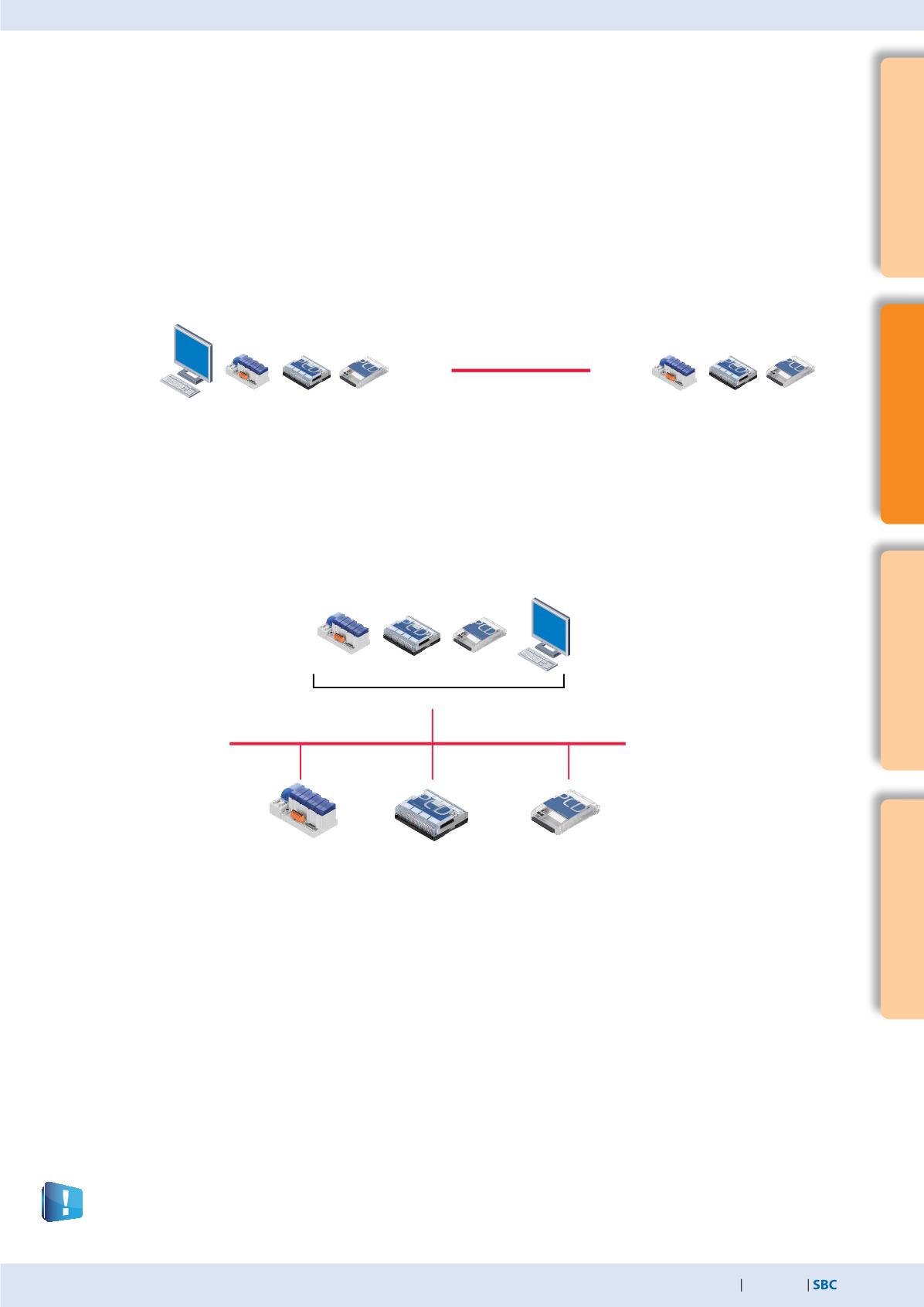

Rapport de communication point-à-point avec S-Bus
S-Bus avec
USB (Hôte seulement avec PC),
RS-232, RS-422, RS-485
1 station esclave
Caractéristiques, fonctions
Interfaces : USB, RS-232, RS-422, RS-485 (exploitable simultanément sur plusieurs interfaces)
Débit en bauds : jusqu’à 12 kbps (norme USB 1.1)
Liaison de communication : maître-esclave
Échange de données avec un système GTB en liaison avec un serveur SBC OPC Server ou un pilote S-Bus
Prise en charge de la communication par modem (RTC, RNIS, GSM) sur une interface RS-232
Liaisons de communication mono-maître / multi-esclaves dans un réseau RS
-
485 avec S-Bus
1 Station maître
Caractéristiques, fonctions
Interfaces : RS-485 (exploitable simultanément sur plusieurs interfaces)
Débit en bauds : jusqu’à 115 kbps
Ligne de bus : bifilaire, torsadé et blindé (min. 2 × 0.5 mm2)
Longueur de bus : max. 1 200 m par segment
Nombre de stations : max. 32 par segment, total max. 255
Nombre de segments : max. 8, via répéteurs RS-485 reliés les uns aux autres
Liaison de communication : Maître-esclave (1 seul maître)
Programmation de l’échange de données entre des automates PCD avec des FBoxes pour un échange de données cyclique ou événe-
mentiel
Échange de données avec un système GTB en liaison avec un serveur SBC OPC Server ou un pilote S-Bus
Remarque
Le protocole S-Bus convient également à la construction de réseaux radio multipoints avec modem radio externe. Les modems radio
sont raccordés à l’interface RS-232. Les lignes de commande peuvent être utilisées pour commander l’émetteur dans le modem radio.
Pour de plus amples informations, consulter le manuel 26-739.
Le SBC S-Bus propriétaire est conçu pour la communication avec l’outil de développement Saia PG5®, la connexion au niveau gestion
à des systèmes de contrôle des opérations ainsi que pour la communication PCD
PCD. Il ne convient pas et n’est pas autorisé pour la
connexion d’appareils de terrain d’autres fabricants. Auquel cas, un bus de terrain ouvert indépendant du fabricant (p. ex., Modbus etc.)
est la solution appropriée.
PG5, SCADA,
OPC,
Navigateur
Web
1 Station maître
S-Bus avec RS-485
x
stations esclaves
PG5, SCADA,
OPC,
Navigateur Web
2.5.3
Serial-S-Net : S-Bus sur des interfaces USB et série, RS-232, RS-422/485
