PCD2.M5
BACnet MS/TP
BACnet®/IP
PCD3
PCD3
Communication et interaction
2.6
Systèmes de communication
en automatisation des bâtiments
2.6.1
BACnet®
Recommandations / limites du système
Type
Option
Interface Configuration PG5, limites du système
PCD3.M5560
1× PCD7.R56x
4× PCD3.F215
IP
MS/TP
Recommandé pour la configuration de 1 000 objets BACnet maxi
Convient pour BACnet® et L
on
W
orks
® en fonctionnement en parallèle
PCD3.M5540
PCD3.M5340/M5360
1× PCD7.R56x
4× PCD3.F215
IP
MS/TP
Recommandé pour la configuration de 800 objets BACnet maxi
PCD3.M3330/M3360
PCD3.M3120/M3160
1× PCD3.R56x
3× PCD3.F215
IP
MS/TP
Recommandé pour la configuration de 500 objets BACnet maxi
PCD2.M4160
1× PCD7.R56x
2× PCD2.F2150
IP
MS/TP
Recommandé pour la configuration de 800 objets BACnet maxi
PCD2.M4560
PCD2.M5540
1× PCD7.R56x
4× PCD2.F2150
IP
MS/TP
Recommandé pour la configuration de 800 objets BACnet maxi
PCD1.M0160
1× PCD7.R56x
IP
Recommandé pour la configuration de 800 objets BACnet maxi
PCD1.M2xx0
PCD1.M2220-C15
1× PCD7.R56x
2× PCD2.F2150
IP
MS/TP
Recommandé pour la configuration de 800 objets BACnet maxi
PCD7.D457VT5F
PCD7.D410VT5F
PCD7.D412DT5F
1× PCD7.R56x
IP
Recommandé pour la configuration de 250 objets BACnet maxi

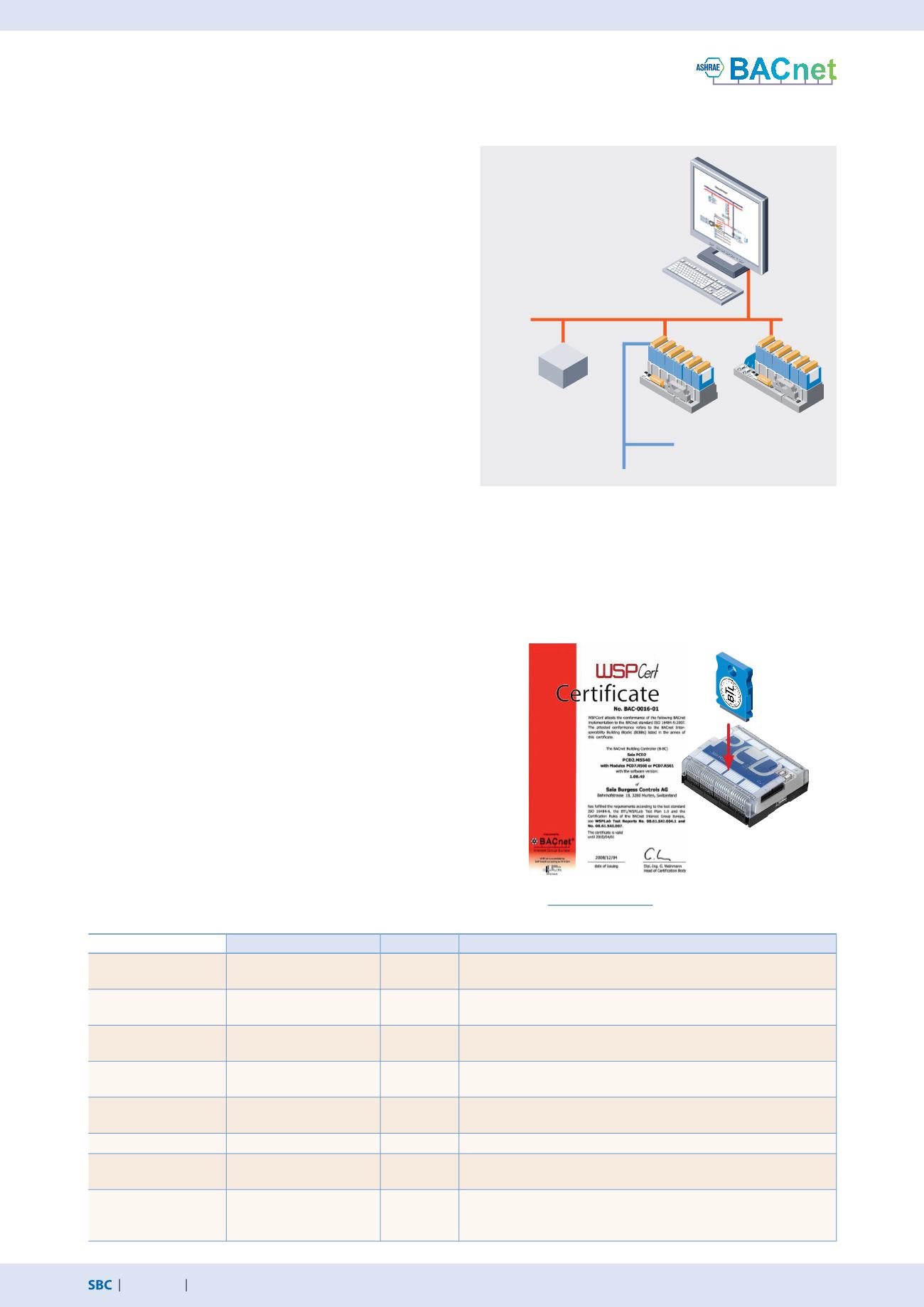

Application typique d’une infrastructure BACnet
CVC (chauffage, ventilation, climatisation)
Régulation individuelle de pièce
Mise en réseau des structures réparties
Enregistrement des données énergétiques
La norme de l’automatisation des bâtiments
La technologie BACnet est un protocole de communication toutes
marques normé à l’échelle mondiale, qui investit depuis des années
l’automatisation du bâtiment. BACnet convient particulièrement
pour des structures hétérogènes, notamment avec des automates de
différentes marques. L’architecture Serveur/Client permet à chaque
appareil BACnet d’échanger des données (de périphérique) sans
devoir adapter le paramétrage des autres périphériques. BACnet est
bien plus qu’un protocole simplement destiné au transport des don-
nées, BACnet définit les fonctions principales pour l’automatisation
du bâtiment, telles que l’enregistrement de tendances historiques
ou le contrôle de valeurs par rapport à des valeurs limites définies. À
cet effet, l’utilisateur dispose de services de communication (BIBBs,
BACnet Interoperable Building Blocks), tels que la lecture et l’écriture
des contenus, l’envoi événementiel après la modification et l’édition
des alarmes/informations (Events).
Systèmes PCD
BACnet est disponible pour tous les systèmes PCD classiques avec
le système d’exploitation Saia PCD® COSinus servant d’option de
communication. La connexion se fait le plus souvent directement via
BACnet-IP (Ethernet). BACnet MS/TP (RS-485) est également possible
à l’aide d’un module de communication.
Pour utiliser BACnet, un module d’option BACnet pour l’extension
du Firmware est toujours requis. Un PCD7.R56x est utilisé pour les
automates PCD3.M5, PCD2.M5 et PCD1.M2 pour les emplacements
de mémoire M1 et M2. Pour les automates PCD3.M3 sans empla-
cement M1/2, les modules PCD3.R56x sont disponibles pour les
emplacements E/S 0 à 3.
La connexion de BACnet MS/TP requiert de surcroît un PCD2.F2150
pour les automates PCD2.M5 et PCD1.M2 et/ou une interface de
communication PCD3.F215 pour les PCD3. Ce module équipe éga-
lement des automates sans Ethernet avec une interface BACnet. Il
prend également en charge la fonction de routeur BACnet-IP-MS/TP-
Router pour des automates avec Ethernet. Des passerelles externes
pour relier par exemple des appareils MS/TP directement au système
de gestion ou à d’autres appareils IP BACnet sont dès lors inutiles.
Certificats BACnet pour automates PCD1, PCD2, PCD3,
voir
, certificats, PCD
Système externe
