PCD3.M
760
PCD3.T
760
PCD3.T
760
PCD3.T
ref.PSBChannel
Profi-S-Net Life
PAdd ????
ref.PSBChannel
Profi-S-Bus
―En
Busy―
ConS―
PAdd ????
Stn
????
ref.Channel
Send
―En
Err ―
―Do
Profi S-Bus
Ethernet
Profibus
Communication et interaction

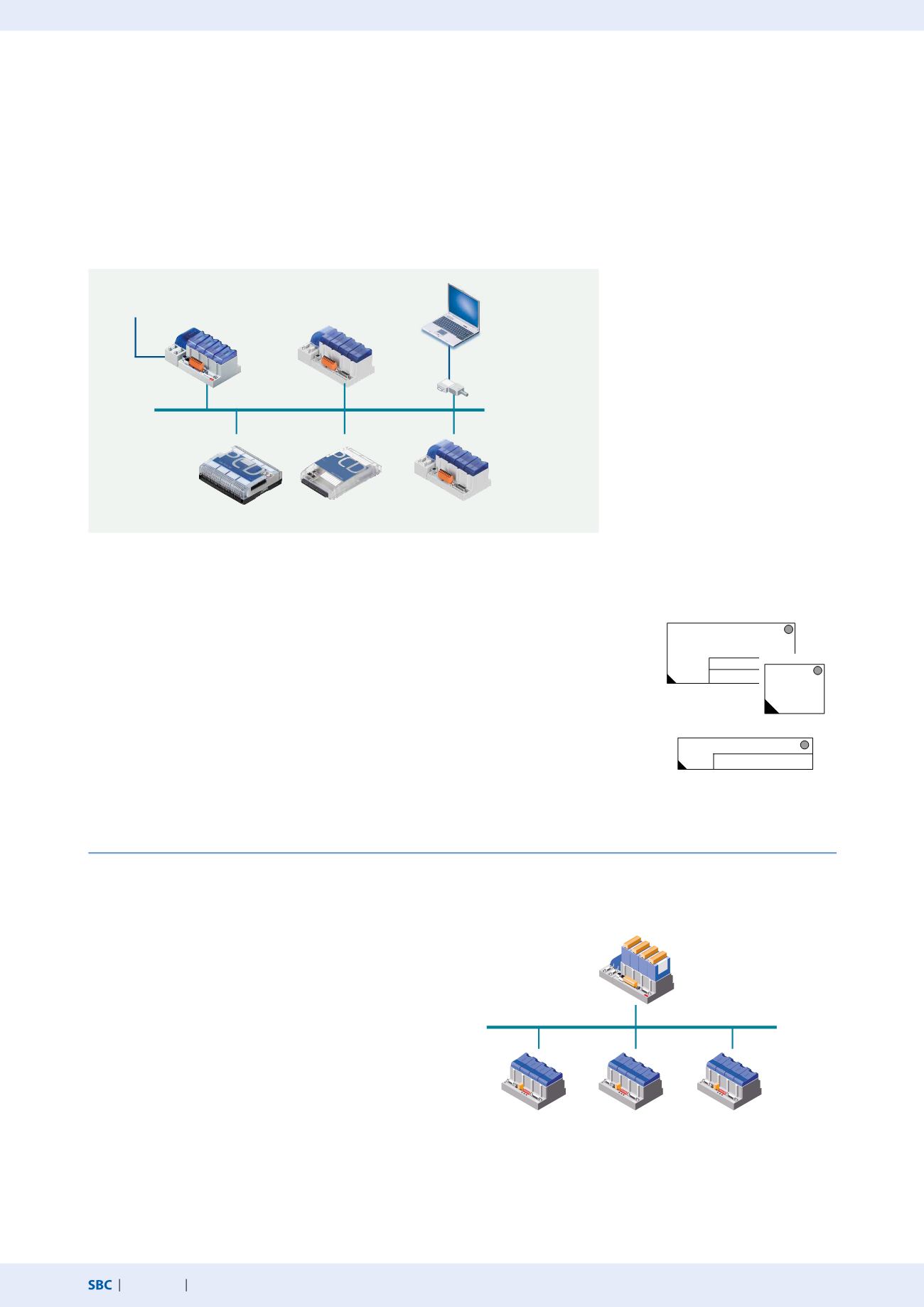

Les protocoles Profi-S-Bus et Profi-S-IO prennent en charge l’exploitation d’automates Saia PCD® et d’E/S déportées Saia PCD3.T760
sur le réseau-FDL. Les protocoles peuvent fonctionner jusqu’à 1,5 Mbps via les interfaces RS-485 intégrées dans l’automate de base.
Des réseaux de communication économiques et rapides peuvent ainsi être réalisés en mode multi-maîtres. Prise en charge d’une
gestion multi-protocoles sur un même câble et connecteur. Si les mêmes paramètres de bus sont choisis (débit en bauds, timing, etc.),
les PCD peuvent également fonctionner en étant mélangés à des appareils d’autres fabricants dans un réseau-DP.
Profi-S-Bus pour l’exploitation d’automates PCD sur le réseau-FDL
Caractéristiques, fonctions
Le Profi-S-Bus prend en charge la communication entre
des automates PCD en mode multi-maîtres
un automate PCD et le programmeur PG5 (via Profi-S-Link)
un automate PCD et un serveur OPC ou/et un superviseur avec pilote Profi-S-Bus (via Profi-S-Link)
un automate PCD (serveur Web PCD) et un navigateur Web avec logiciel Web-Connect (via Profi-S-Link)
Mode multi-protocoles sur le même réseau (p. ex. Profi-S-Bus mélangé à d’autres appareils Profibus DP)
Fonction de passerelle en cas d’interconnectivité de réseaux
(Profi-S-Bus
Serial-S-Bus, Profi-S-Bus
Ether-S-Bus)
Programmation de l’échange de données entre des automates PCD avec des FBoxes pour un échange
de données cyclique ou événementiel – Débit en bauds : jusqu’à 1,5 Mbps
Infrastructure réseau et topologie : selon les spécifications Profibus
Caractéristiques, fonctions
Profi-S-IO prend en charge l’échange de données entre un
PCD.RIO maître et des E/S déportées PCD3.T760.
La configuration de l’échange de données s’effectue
dans le configurateur de réseau Profi-S-IO.
Le mode multi-protocoles est pris en charge
(p. ex. Profi-S-Bus et Profi-S-IO).
Débit en bauds : jusqu’à 1,5 Mbps
Infrastructure réseau et topologie :
selon les spécifications Profibus
Profi-S-IO
Profibus
RIO Maître
RIOs
PCD3.T760
Protocole Profi-S-IO pour l’exploitation d’E/S déportées PCD3.T760 sur Profibus
Protocole Profi-S-Bus en mode multi-maîtres sur un réseau standard
PG5, SCADA, OPC,
navigateur Web
2.5.4
Profi-S-Net : Protocole S-Bus et S-IO sur-FDL
Profi-S-IO pour l’exploitation d’E/S déportées PCD3.T760
Adaptateur pour
Profi-S-Link
