Composants d’armoire électrique
5.8

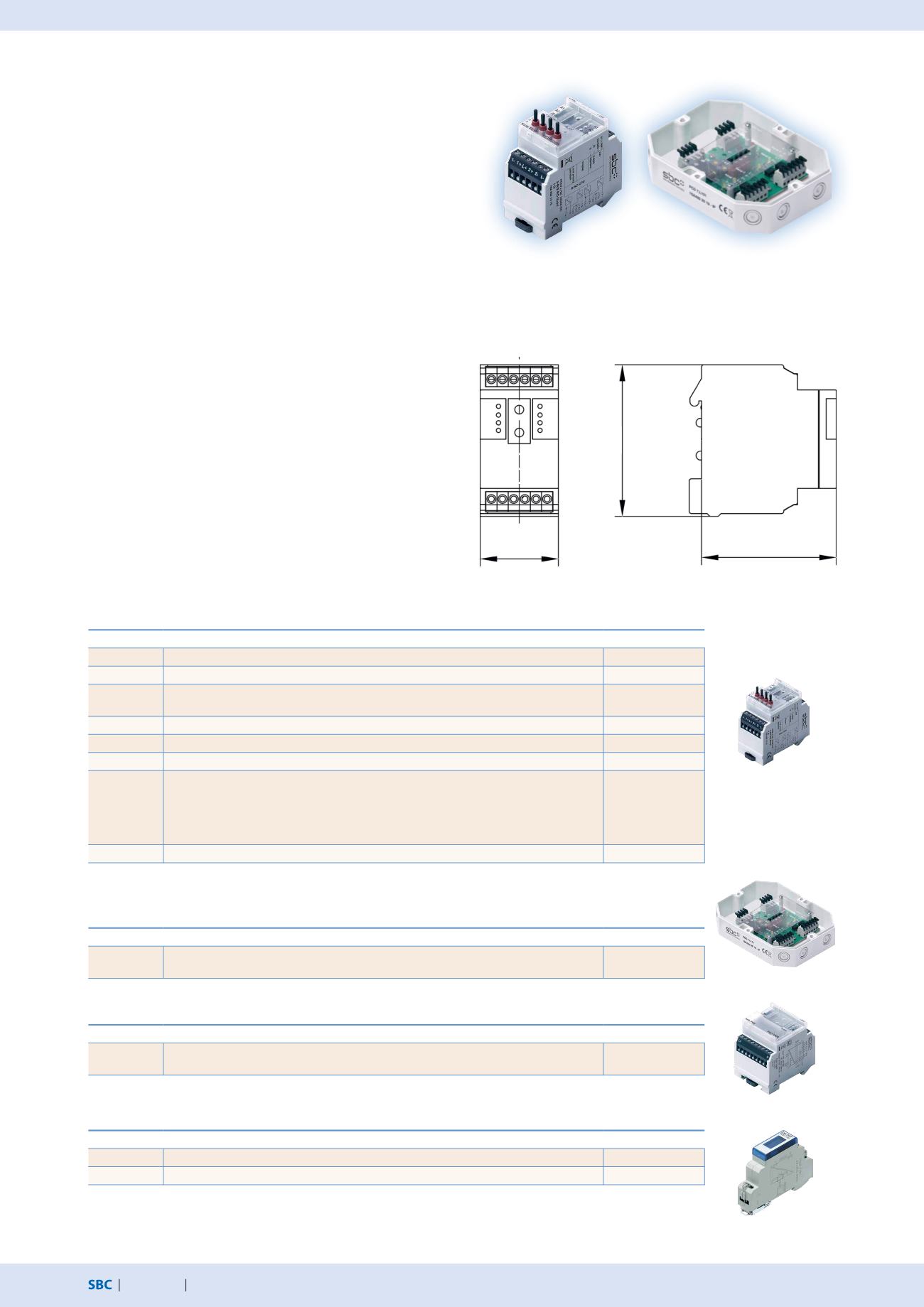

Modules S-Bus-RIO SBC
Les modules RAIL sont des exemples d’extensibilité. Grâce aux
connecteurs frontaux fournis, les raccordements de bus et de
l’alimentation électrique entre les modules sont particulière-
ment simples et rapides. Grâce à leur construction compacte,
ces modules peuvent être assemblés sur place pour former un
ensemble optimal, offrant ainsi le double avantage de gagner de
la place tout en augmentant les avantages et les performances.
Ces mini-coupleurs réseau sont tout désignés pour s’implanter
dans des tableaux de distribution ou de répartition.
Dimension
Caractéristiques
Raccordement S-Bus par simple câble bifilaire
Détection automatique du mode d’exploitation et de la vitesse
de transmission, débits :
1200, 2400, 4800, 9600, 19200, 38400 bps
Modules RAIL : montage en armoire sur rail DIN 35 mm
Modules SAFE : version protégée pour montage
en saillie et classe de protection IP65
Commande manuelle avec retour de marche
sur le bus
Signalisation d'état par LED
Paramétrage simple de l'adresse S-Bus à l'aide de
commutateurs rotatifs
Serial S-Net RAIL (montage sur rail DIN)
Type
Description
l × h × p [mm]
PCD7.L100 Module de 4 entrées digitales 24 VDC/VAC, avec commande manuelle
35 × 68 × 60
PCD7.L110 Module de 4 entrées digitales 24 VDC/VAC, sans commande manuelle
35 × 68 × 60
PCD7.L120 Module d'E/S avec 2 relais 250 VAC et 4 entrées digitales 24 VDC/VAC, avec
commande manuelle et fonctionnalité intégrée pour l‘éclairage et les stores
50 × 68 × 60
PCD7.L130 Module de 10 entrées digitales 24 VDC/VAC
35 × 68 × 60
PCD7.L200 Module de sortie avec 4 relais 250 VAC, 6 A, avec commande manuelle
35 × 68 × 60
PCD7.L210 Module de sortie avec 4 Triacs 24 à 250 VAC, 0,8 A, avec commande manuelle
35 × 68 × 60
PCD7.L320 Module d‘entrée analogique de 8 entrées universelles, configurables individuelle-
ment par logiciel de 0 à 10 VDC ou pour diverses sondes de température actives
et passives telles que p. ex. Pt1000, Ni1000, NTC10K et 10 autres courbes carac-
téristiques supplémentaire. De plus, avec l‘utilisation d‘une table d‘interpolation,
d‘autres types de sondes peuvent être raccordées.
35 × 68 × 60
PCD7.L410 Modules de sortie analogique avec 4 sorties 0 à 10 VDC, avec manuelle
35 × 68 × 60
Terminaison de ligne de bus
Type
Description
l × h × p [mm]
PCD7.T161 Résistance de terminaison de ligne RS-485 avec séparation galvanique, 230 VAC
17.5 × 89.2 × 63,4
PCD7.T162 Résistance de terminaison de ligne RS-485 avec séparation galvanique, 24 VAC/CC
17.5 × 89.2 × 63,4
Module RAIL
Module SAFE
Serial S-Net SAFE (montage en saillie)
Type
Description
l × h × p [mm]
PCD7.L121 Module d'E/S à 2 relais 250 VAC et 4 entrées digitales 24 VDC/VAC.
Spectre d’utilisation : applications de gestion d’ambiance lumineuse.
159 × 41.5 × 120
Alimentation 230 VAC/24 VDC
Type
Description
l × h × p [mm]
PCD7.L500 Alimentation pour tous les modules RAIL et SAFE,
240 VAC | 24 VDC/700mA, 15 modules maxi
50 × 68 × 60
Serial S-Net SAFE
(montage en saillie)
Serial S-Net RAIL
(montage sur rail DIN)
Alimentation
230 VAC/24 VDC
Terminaison de bus
B
T
H
