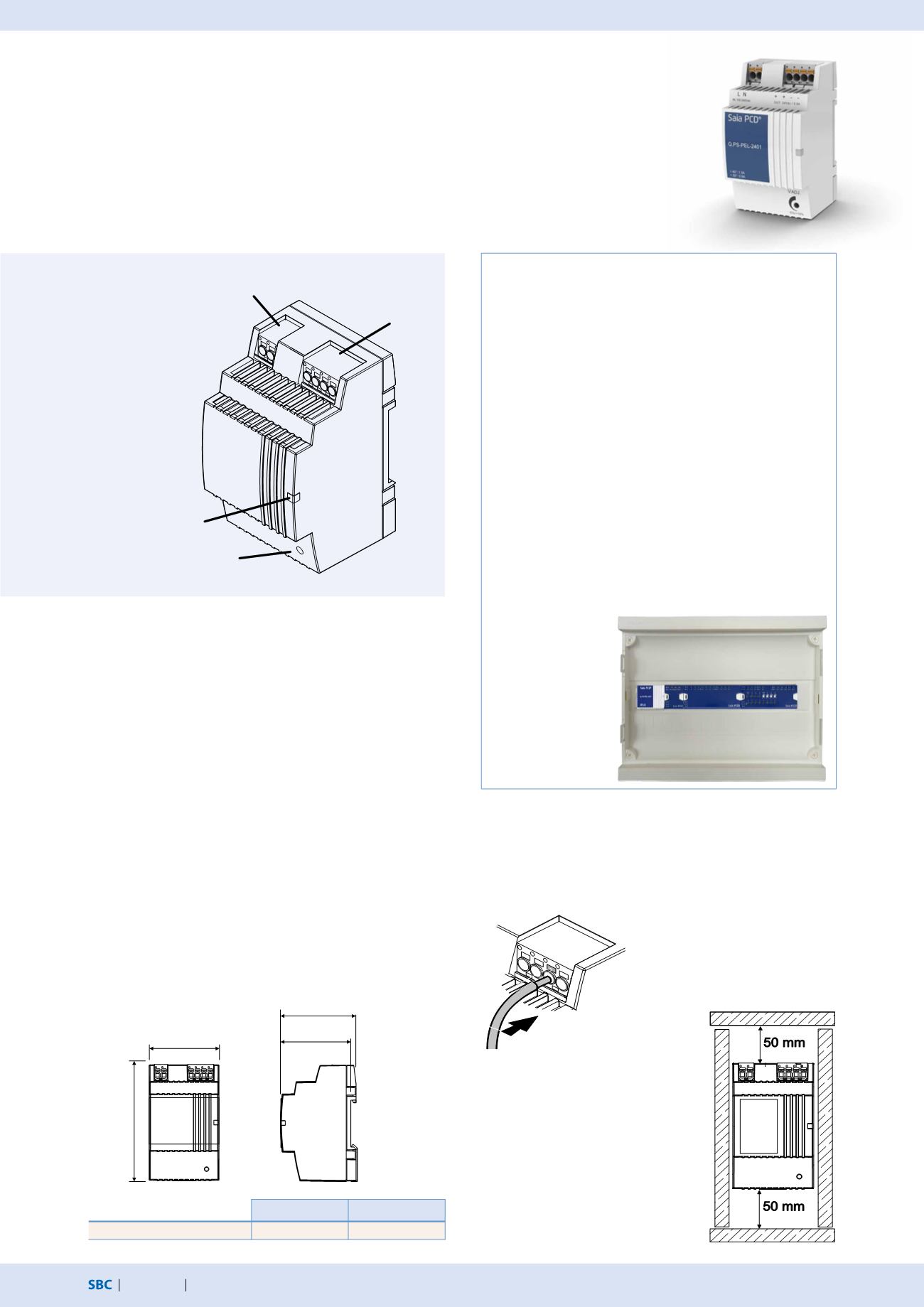

Composants d’armoire électrique
5.2
Blocs d’alimentation SBC pour
la sous-distribution électrique
Propriétés
Protection contre les courts-circuits et les surintensités
Classe de protection II (en milieu fermé) -> Double isolation
Jusqu‘à 100 ms d‘autonomie lors d‘une coupure secteur
Indicateur LED pour„tension de sortie OK“
Tension de sortie stabilisée réglable pour la compensation de
la résistance des conducteurs
Utilisation en parallèle possible pour augmenter le courant
de sortie
Boîtier IP20 pour montage sur rail DIN
Les alimentations compactes Q.PS-PEL-240x avec une tension de sortie de 24 VDC permettent une
économie de place extrême, ainsi que leur installation dans les caissons de sous-distribution électrique
selon DIN 43880. Elles se combinent donc de manière idéale avec la famille E-Line. Leurs borniers Push-
In modernes permettent un câblage rapide et efficace sans utiliser d‘outil
Montage dans la sous-distribution
Les boîtiers des alimentations Q.PS-PEL2-40x répondent aux
exigences de la norme DIN 43880. Ces alimentations peuvent
donc être aisément intégrées dans les coffrets de sous-
distribution et sont parfaitement adaptées pour fournir en
tension les composants de la famille E-Line
Bornes d’entrée
Bornes de sorties
LED «tension de sortie
OK»
Réglage de la
tension de sortie
Résumé des alimentations
Monophasé 110/230 VCA
Q.PS-PEL-2401 : 24 VCC / jusqu’à 1,3 A
Q.PS-PEL-2403 : 24 VCC / jusqu’à 4,0 A
Normes et certifications
Documents de référence
CE
DNV GL (approbation pour navires)
UL (cURus, cULus)
EAC
CEM
EN61204-3
Immunité conformément à EN61000-6-2
(pour le domaine industriel)
Émissions électromagnétiques selon EN61000-6-4
(pour l‘usage domestique)
Dimensions
Modèle
Q.PS-PEL-2401 Q.PS-PEL-2403
Largeur (l)
54 mm
90 mm
Technique de borniers
Les borniers Push-In permettent un raccordement rapide et
efficace de câble d‘installation monobrin jusqu‘à une section de
2,5 mm² ou de câble souple avec embouts jusqu‘à 1,5 mm².
Du câble souple jusqu‘à une section
de 2,5 mm² peut également être
raccordé en actionnant le levier
d‘ouverture avec un tournevis.
Indications d‘installation
Espace avec les parties adjacentes :
Pas d‘espace minimal
requis à gauche et à droite
50 mm d‘espace minimal
requis contre le haut et le bas
Sécurité électrique
EN61558
EN60950 (SELV)
89 mm
54 mm
59 mm
B
