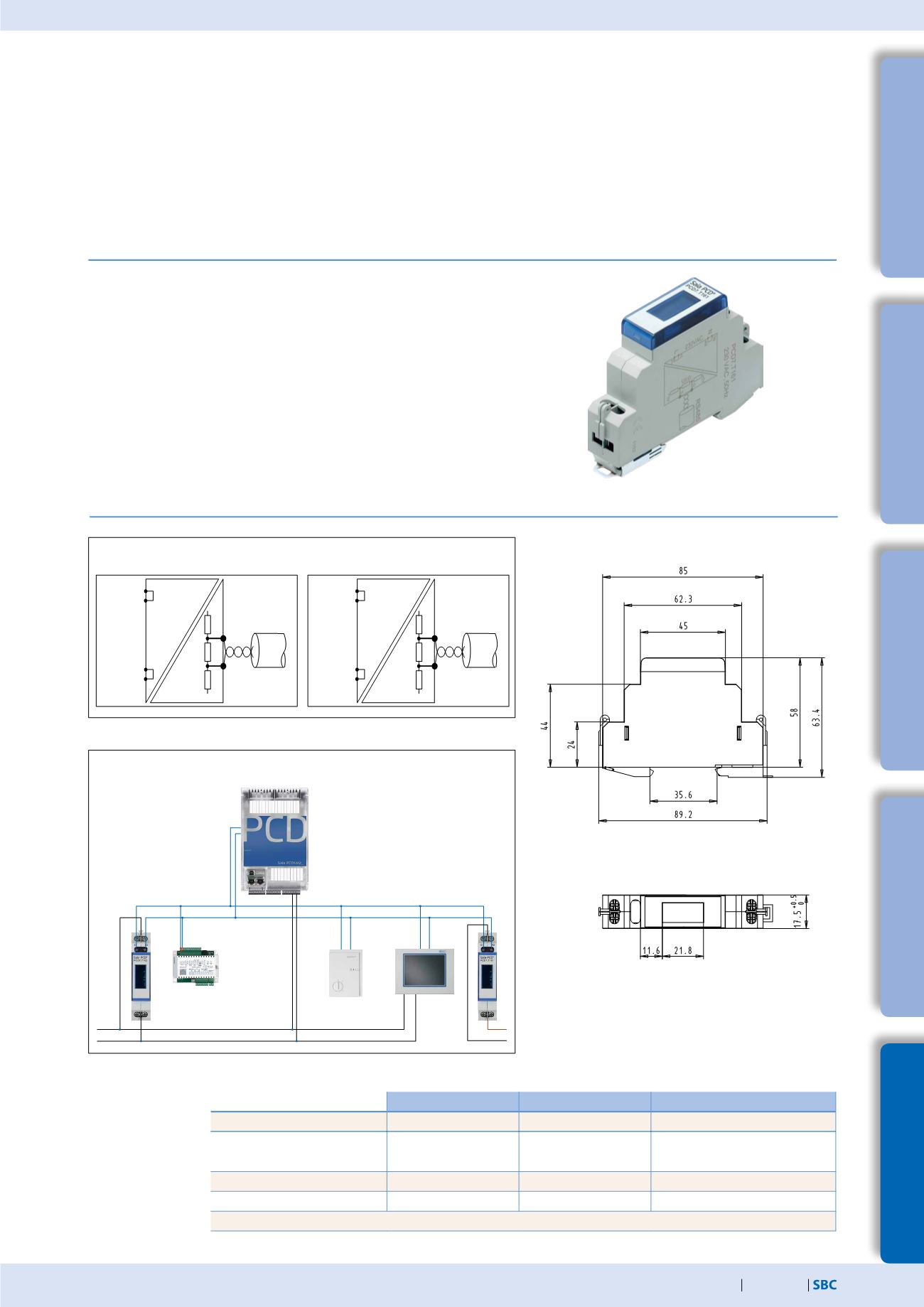

Terminaison de ligne de bus RS-485 Saia PCD7.T16x
Les terminaisons de ligne PCD7.T16x sont utilisées pour la terminaison de réseaux RS-485. Chaque segment de réseau RS-485 doit être
bouclé à ses extrémités. Grâce aux PCD7.T16x, les signaux RS-485 sont définis au bon niveau de signal et la résistance intégrée de 120
ohms empêche toute réflexion du signal sur le câble RS-485. En raison de sa construction robuste et compacte, ainsi que de l'alimen-
tation séparée galvaniquement avec 230 VAC ou 24 VAC/DC, les terminaisons de ligne PCD7.T16x se plient aux contraintes des rudes
environnements industriels et de l’automatisation d’infrastructures. Un voyant signale la présence de la tension d’alimentation de la
terminaison de ligne PCD7.T16x.
Caractéristiques
Montage sur rail DIN de 35 mm
Boîtier de 17.5 mm de large
230 VAC +15% /–20% pour le PDC7.T161
24 VAC / CC –15% /+15% pour le PDC7.T162
Consommation de 0.4 W
Alimentation séparée galvaniquement
Résistance de terminaison fixe de 120 Ω
Indication du fonctionnement par DEL
Dimensions
Schémade raccordement
PCD7.T161
PCD7.T162
Exemple de raccordement
RS485
3N
4N
1L
2L
+5V
0V
1103
120 Ω
/D
D
L
N
PCD7.T161
230 VAC, 50Hz
230 VAC
RS485
3N
4N
1L
2L
+5V
0V
1103
120 Ω
/D
D
L/0VDC
N/24VDC
PCD7.T162
24 VAC/DC, 50Hz
24 VAC/DC
230VAC
PCD7.T161
PCD7.T162
Commentaires
Alimentation
230 VAC
24 VAC / DC
Boîtier
17.5 × 85 × 64 mm
17.5 × 85 × 64 mm
Les PCD7.T161 et PCD7.T162
sont conformes aux normes relatives
aux armoires électriques.
Résistance de terminaison
Fixe, 120Ω
Fixe, 120Ω
Affichage
Voyant pour 230 VAC
Voyant pour 24 V
Capot de plombage disponible comme accessoire, voir chapitre 4.4.6 (ALD1)
