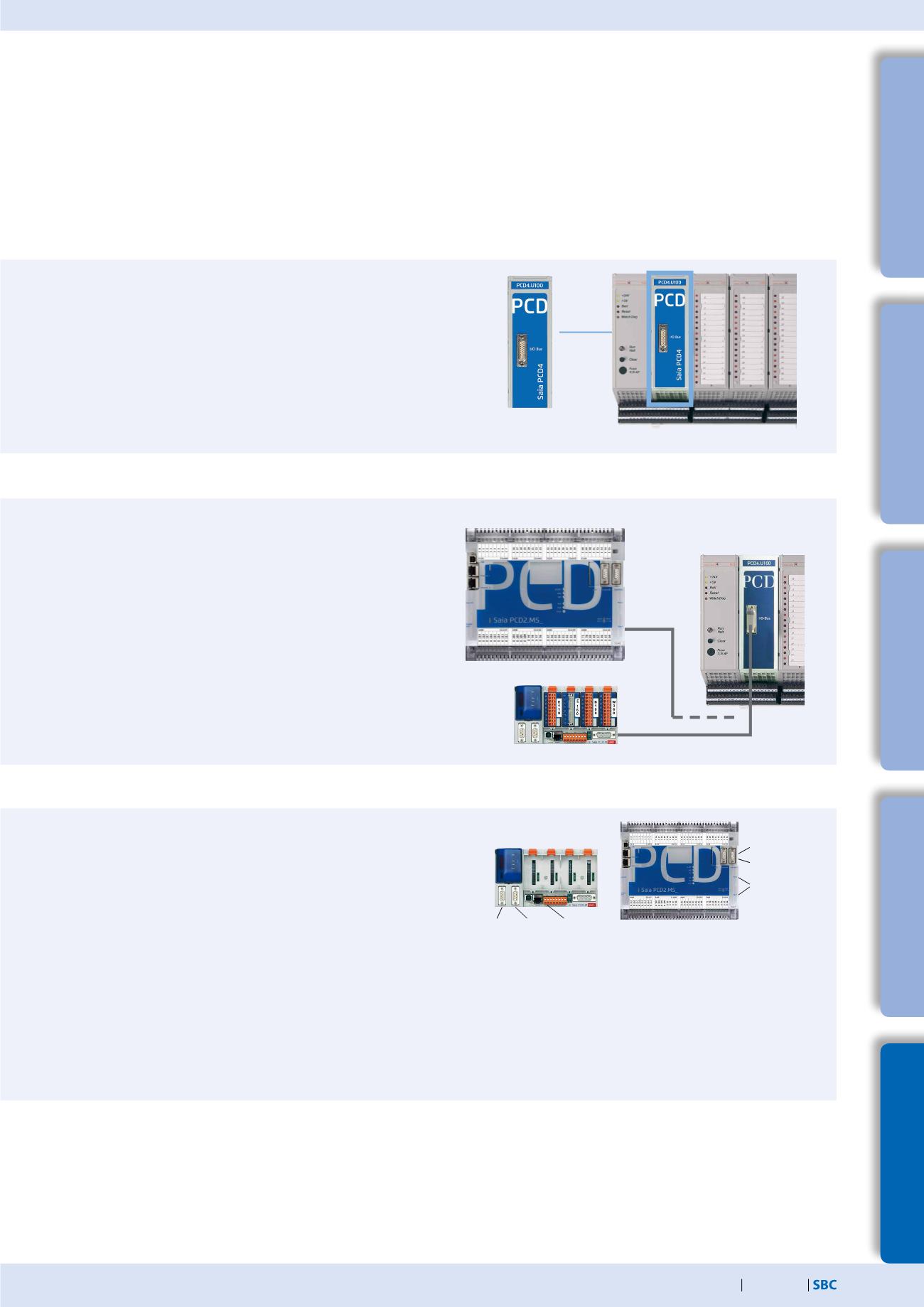

Kit de mise à niveau Saia PCD4.U100
Une fois qu'il a été établi si tous les modules d'E/S sont susceptibles d'être mis à niveau, le montage est des plus simples :
remplacer l’UC Saia PCD4 par le PCD4.U100, installer l’UC Saia PCD3 ou PCD2, raccorder les E/S PCD4 existantes.
1. Installation du module PCD4.U100
Retirer complètement le CPU PCD4 existant. Afin d'assurer le
maintien de l'alimentation du bus d'E/S, conserver le module
d'alimentation PCD4. Utiliser le nouveau module PCD4.U100
en remplacement du CPU PCD4.
Le module d’alimentation existant (PCD4.N2x0) doit au moins
disposer de la version matérielle„B“.
4. Programmation avec PG5
Transférer le programme utilisateur dans PG5, effectuer
les ajustements appropriés et télécharger. Les étapes sont
décrites en détail dans le manuel PCD4.U100.
3. Interfaces série
Les interfaces série des PCD4 ne sont pas supportées et
doivent être remplacées par les nouvelles interfaces PCD2/3.
Au maximum 3 interfaces série intégrées sur le PCD3.
Au maximum 4 interfaces série intégrées sur le PCD2.
Extension supplémentaire possible avec les PCD3.F1xx
ou PCD3.F2xx/PCD2.F2xxx*.
2. Raccordement du PCD2.M5_ ou du PCD3.M_
Raccorder le nouveau CPU PCD au module PCD4.U100 à
l'aide du câble de bus d'E/S.
Pour les PCD2.M5xxx : PCD2.K106.
Pour les PCD3.Mxxxx : PCD3.K116 ou PCD3.K106.
* Il est possible de réaliser d'autres interfaces série aux emplacements d'E/S SPI. La plage d'adresses d'E/S sera toutefois décalée. Voir le manuel 26-888 pour plus de détails.
PCD4.U100
E/S PCD4
PCD4.U100
PCD2.M5xxx
PCD3.Mxxxx
PGU RS-232
S-Net/MPI
2 × PCD7.F1xxS
PGU
RS-232
S-Net/
MPI
RS-485
