PCD7.L291
PCD7.L490 / PCD7.L290
Composants d’armoire électrique
4
Enregistrement
de consommations
3
Régulateurs d’ambiance
spécialisés
1
Automatisation
2
Commande
et surveillance
5
Composants d'armoire
électrique
PCD7.L252 :
Module de
couplage à commande
manuelle Auto/OFF/ON
PCD7.L452 :
Transmetteur
de valeur analogique pour
variables manuelles
PCD7.L260 :
Coupleur
pour commande de
moteur à deux vitesses
1 inverseur
Forçage manuel
Retour de marche automatique
Affichage DEL
Contact de test pour chaque
bornier
Borniers à ressort (Push-In)
Potentiomètre 0 à 10 V
Forçage manuel
Retour de marche automatique
Voyant rouge (luminosité propor-
tionnelle à la variable)
Contact de test pour chaque
bornier
Borniers à ressort (Push-In)
Sécurité électrique par
verrouillage mutuel des relais
Forçage manuel
Retour de marche automatique
Affichage DEL
Borniers à vis
Coupleur 1 vitesse avec forçage ma-
nuel, retour de marche de la position
de l’inverseur et visualisation d’état
par DEL. Les coupleurs assurent l’iso-
lation de potentiel entre le circuit
logique et la charge.
Les borniers à ressorts permettent
de raccorder des fils rapidement et
en toute simplicité.
Des borniers supplémentaires
permettent de raccorder la tension
d'alimentation via des cavaliers sans
câblage supplémentaire, ce qui
constitue un gain de temps.
Le transmetteur de valeur analogique
fait office de générateur de valeurs
de position pour le forçage manuel
des clapets de mélange, positions des
vannes, valeurs des températures, etc.
Il dispose de trois modes :
ON, OFF et AUTO.
En position AUTO, la variable est
transmise en boucle sans modifica-
tion, par la bornier YR, à la sortie Y. En
position ON, il est possible de définir
la variable de correction à l’aide du
potentiomètre. Le signal de sortie est
sur la bornier Y.
Ces coupleurs assurent la
manœuvre de groupes de
pompes, de ventilateurs, etc. Au
passage de la vitesse 2 à la vitesse
1, la vitesse 2 est désactivée, puis,
après un retard de moins de 60
ms, la vitesse 1 est activée. Un
forçage manuel est intégré pour
la maintenance. Ici aussi, la tem-
porisation est opérationnelle.
Côté entrées
PCD7.L252
PCD7.L452
PCD7.L260
Tension d’alimentation
24 VDC/VAC, –15%/+10%
24 VDC/VAC, –15%/+20%
24 VDC/VAC, ±10%
Consommation
13 mA, circuit de protection avec
diode en tête-bêche
19 mA sous 24 VDC
30 mA sous 24 VAC
30 mA
Courant d’entrée
---
2 mA sous 10 VDC (entrée YR)
4 mAmaxi, bornier B1/B2
Temps d‘attraction/relâchement
10 ms/5ms
---/---
20 ms/20 ms
Tension d’entrée
24 VDC/VAC
0 à 10 VDC
24 VDC/VAC
Fonctionnement
Voyant vert pour l’état du relais
Voyant rouge (luminosité proporti-
onnelle à la variable)
Deux voyants rouges pour l’état
des relais
Côté sorties
Contact de sortie
1 inverseur
---
1 inverseur en position 0
Tension d’enclenchement
max. 250 VDC/VAC
---
Maxi 250 VDC/VAC
Courant d’appel/coupure
max. 8A
---/---
Maxi 6 A
Tension de sortie
---
0 à 10 VDC, 10 mA maxi, sortie Y en
position Auto/ON
---
Courant permanent
8 A
---
4 A
Pouvoir de coupure (charge ohmique)
24 VDC/180 W
50 VDC/65 W
230 VDC/50 W
250 VAC/2000 VA
---
---
---
—
24 VDC/150 W
50 VDC/25 W
230 VDC/50 W
230 VAC/1500 VA
Pouvoir de coupure minimum
24 VDC/20 mA
—
24 VDC/20 mA
Durée de vie
mécanique
électrique (à la charge de commutation maximale)
2×10
7
manœuvres
1×10
5
opérations
---
---
1×10
7
manœuvres
1×10
5
opérations
Fréquence de commutation
300 cyclesde commutation/h avec
le courant maxi
---
1 200 cyclesde commutation/h
avec le courant maxi
5.7

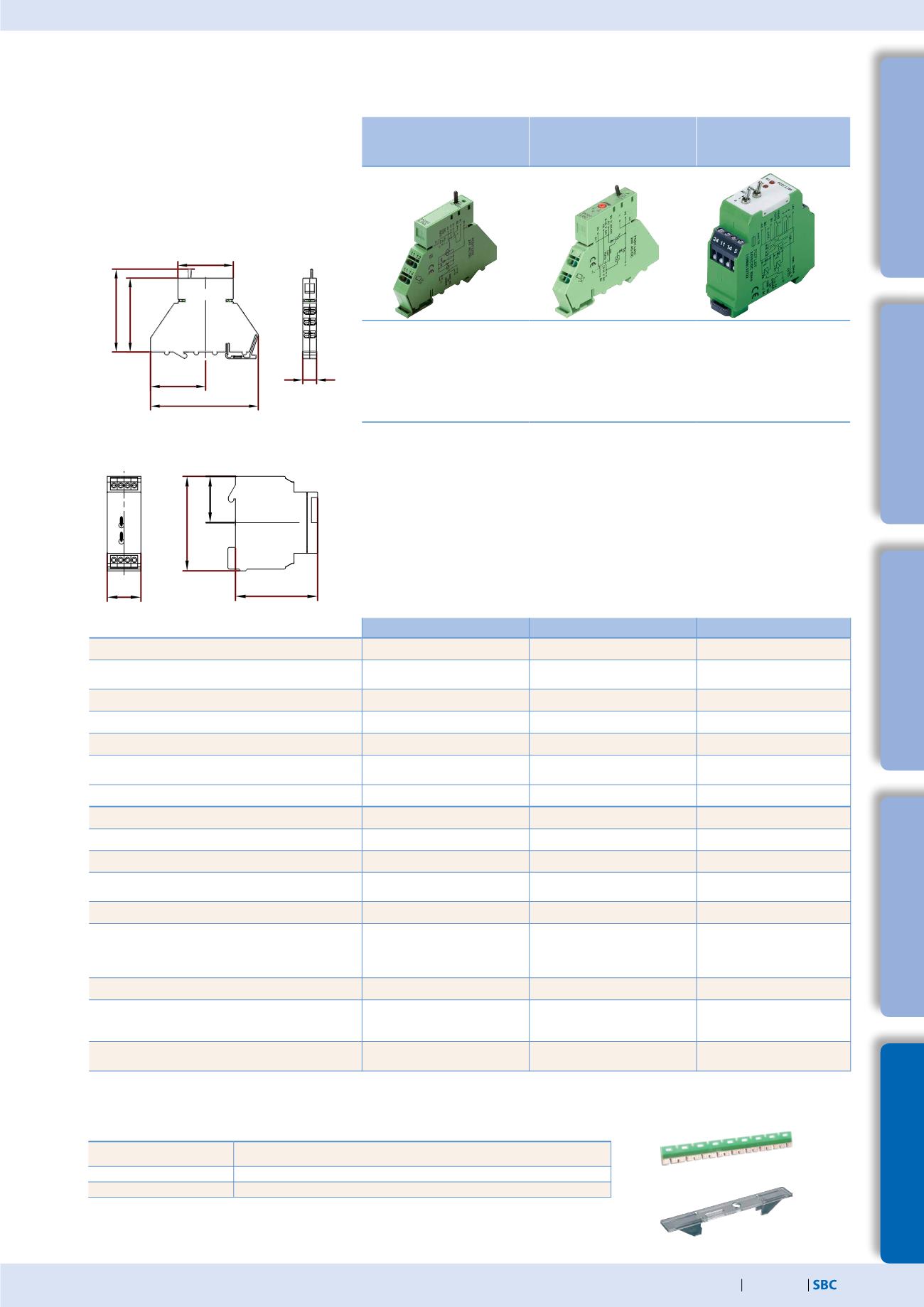

Modules d'interface SBC avec fonction de forçage manuel
pour actuateur, vannes ou systèmes de clapets
Accessoires
PCD7.L291
Cavalier pour raccordement de la tension d’alimentation de 10 modules maxi
PCD7.L252 et PCD7.L452
PCD7.L490
Porte-étiquettes pour PCD7.L452(en paquet de 10)
PCD7.L290
Porte-étiquettes pour PCD7.L252(en paquet de 10)
22.5
60
60
30
60
11.2
88
44
43
67.3
PCD7.L252/452 maxi.
PCD7.L260
Dimensions
