Composants d’armoire électrique
5.11

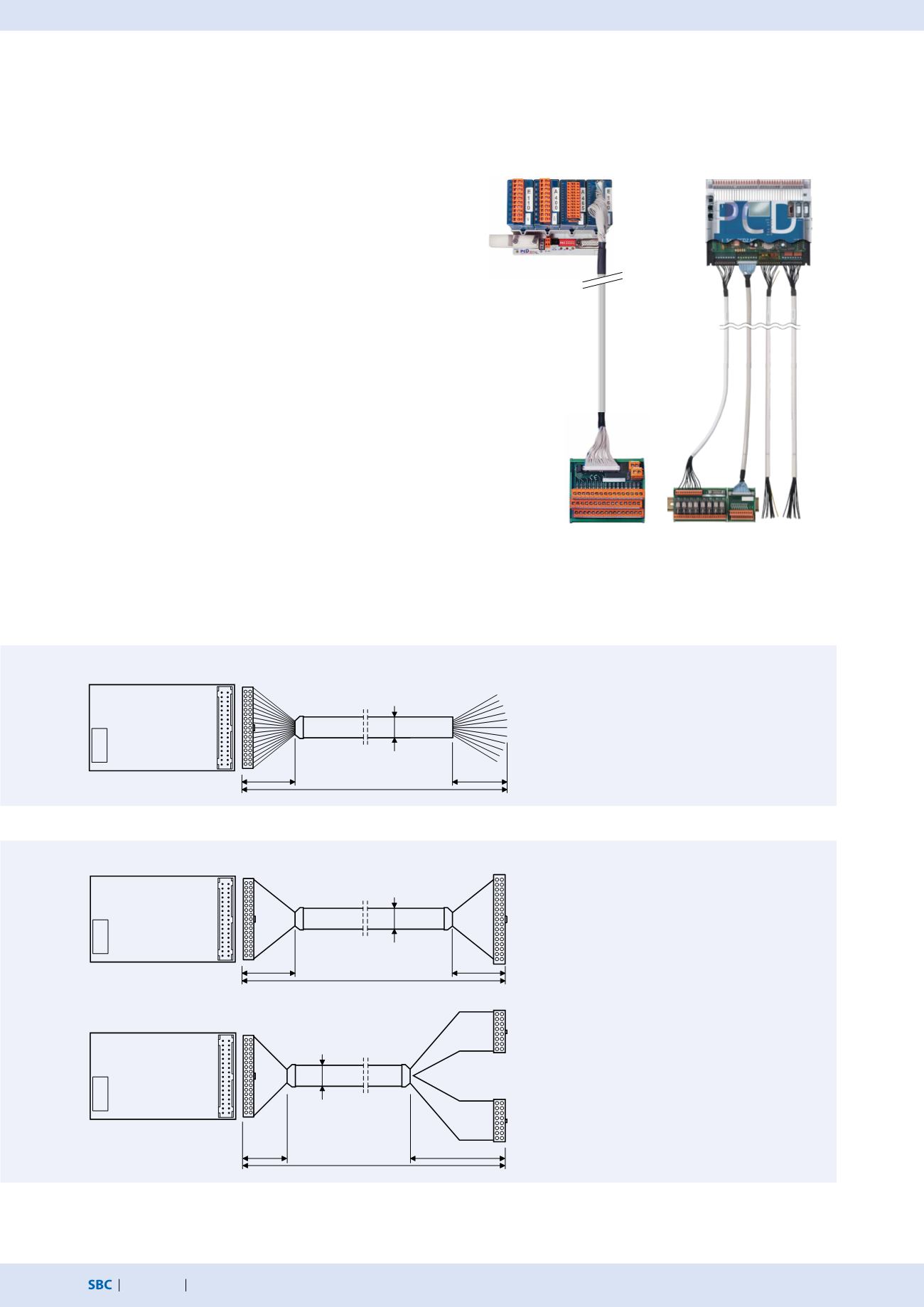

Intégration de modules d‘E/S en armoire électrique
Les câbles système préconfectionnés et adaptateurs à bornes
facilitent une intégration rapide des modules d'E/S Saia PCD® dans
l’armoire électrique. Ils permettent notamment d’installer les modules
d’E/S rapidement et simplement avec raccordement par câble plat
dans l’armoire de commande. Les modules dotés de borniers enfi-
chables peuvent également être raccordés aux adaptateurs à l’aide
de câbles conventionnels. Les adaptateurs peuvent être utilisés pour
séparer
les sorties galvaniquement avec des relais ou comme simples adapta-
teurs d’E/S avec répartiteur de tension.
Caractéristiques
Disponible sous forme d’adaptateur d’E/S ou d’embase à relais
Embase à relais avec commande manuelle
Compatible avec les systèmes Saia PCD2 et PCD3
Possibilité de raccordement par câble système ou conventionnel
Pour montage sur rail DIN
Câble PCD2.K241/K242
Câble système rond gainé, constitué de 34 brins de section
0.09 mm², connecteur pour câble plat à 34 pôles aux deux
extrémités
Côté procédé : câble divisé en 2 parties de 300 mm de long,
terminées par des connecteurs pour câble plat 16 pôles
Longueur du câble PCD2.K241 = 1.0 m
PCD2.K242 = 2.0 m
Câble PCD2.K221/K223
Câble système rond gainé, constitué de 32 brins de section
0.25 mm² (jauge 24), connecteur pour câble plat 34 pôles
côté PCD
Côté processeur : extrémités dégainées de 100 mm
avec brins multicolores
Longueur du câble PCD2.K221 = 1.5 m
PCD2.K223 = 3.0 m
Câbles plats embrochables dotés de connecteurs côté Saia PCD®
Câble PCD2.K231/K232
Câble système rond gainé, constitué de 34 brins de section
0.09 mm², connecteur pour câble plat à 34 pôles aux deux
extrémités
Longueur de câble PCD2.K231 = 1.0 m
PCD2.K232 = 2.0 m
Câbles pour modules de 16 entrées ou 16 sorties digitales
Adaptateurs pour E/S digitales
Longueur
Diamètre = 11 mm
Longueur
Diamètre = 11 mm
Longueur
Diamètre = 11 mm
