L'utilisation d'esclaves sur Serial-S-Net
Les modules d’E/S déportées (RIO = Remote Inputs and Outputs), les appareils
tiers (compteurs d’énergie électroniques) et les automates PCD sont autant
d’équipements pouvant jouer le rôle d’esclaves, sous réserve de veiller
à la charge électrique du Serial S-Net. Rien de tel avec les modules
RAIL et SAFE qui, par leur haute impédance, ne chargent que très
légèrement le Serial-S-Net. Résultat : chaque segment du réseau peut
accueillir jusqu’à 100 de ces esclaves.
Lorsque le temps de cycle du bus devient critique,
réduire le nombre d'esclaves au-dessous de 30 par segment.

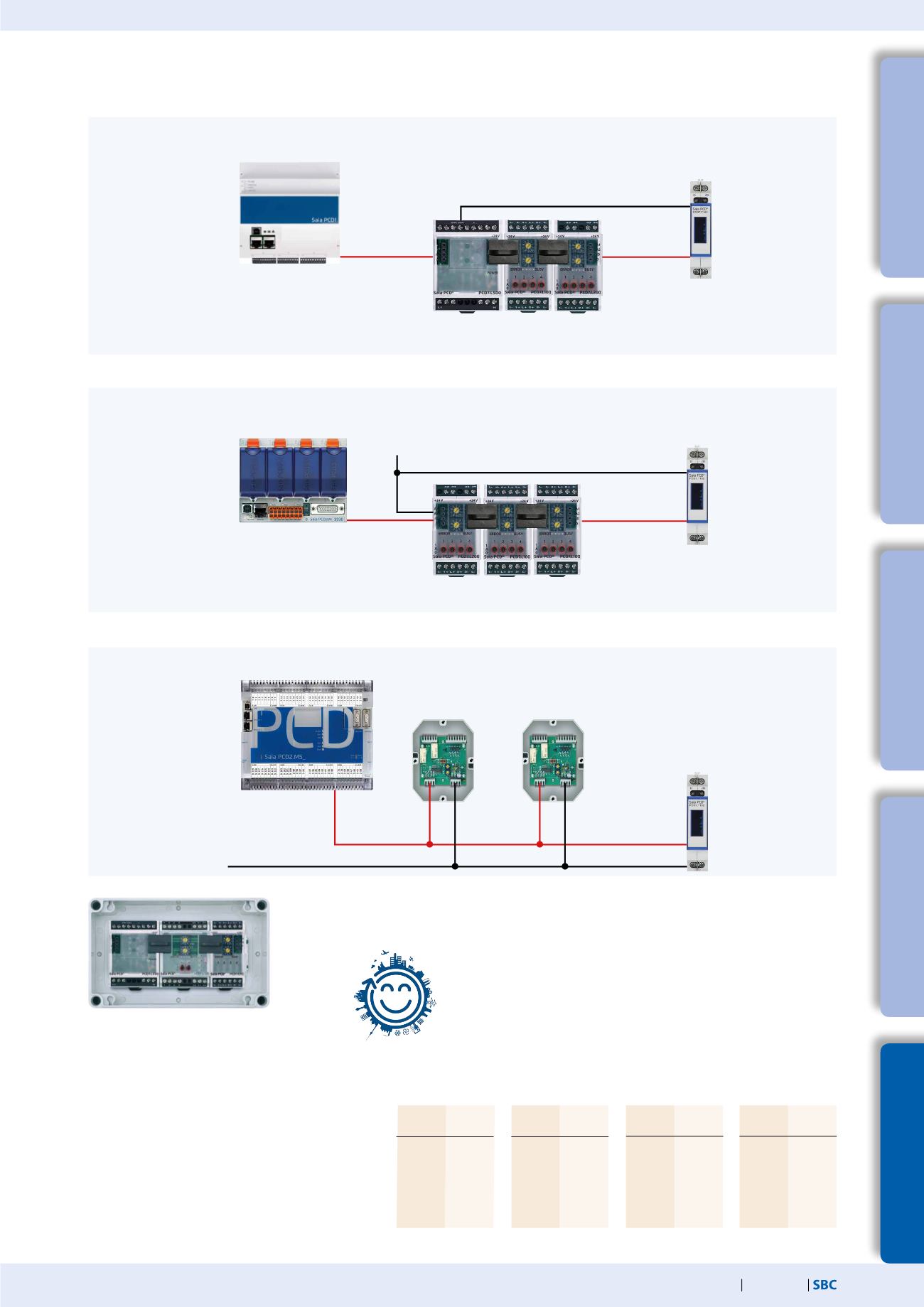

Exemple d'architecture de système
Pour un montage déporté, les modules
RAIL peuvent également être montés
dans un boîtier avec protection IP66.
Pour plus d‘informations, renseignez-
vous auprès du fabricant Spelsberg.
Limitation de charge électrique sur le Serial S-Net : Nombre de systèmes PCD
(y compris PCD maître) et de RIO par brin Serial-S-Net
Modules RAIL
sur liaison Serial-S-Net
, alimentation PCD7.L500 et terminaison de ligne PCD7.T162
Modules RAIL sur liaison
Serial-S-Net
, alimentation séparée et terminaison de ligne PCD7.T162
Modules SAFE sur liaison
Serial-S-Net
, alimentation séparée et terminaison de ligne PCD7.T162
Activer la résistance
de terminaison PCD
Au-delà de 15 modules en série, un nouveau câblage de
la source de tension externe est nécessaire.
24 VDC/AC
Serial S-Net
Serial S-Net
Serial S-Net
Tension de sortie 24 VDC
Bloc d'alimentationPCD7.L500
(tension d'alimentation 110 à 240 VAC)
Serial S-Net
Activer la résistance
de terminaison PCD
Alimentation 24 VDC/VAC
Activer la résistance
de terminaison PCD
Serial S-Net
Au-delà de 15 modules en série ou
une fois le courant maximal atteint,
un nouveau câblage de la source de
tension externe est nécessaire.
Nombre Nombre
PCD RIO
0 à 7
100
8
96
9
92
10
88
11
84
12
80
13
76
Nombre Nombre
PCD RIO
14
72
15
68
16
64
17
60
18
56
19
52
20
48
Nombre Nombre
PCD RIO
21
44
22
40
23
36
24
32
25
28
26
24
27
20
Nombre Nombre
PCD RIO
28
16
29
12
30
8
31
4
32
0
Terminaison de ligne
PCD7.T162
Terminaison de ligne
PCD7.T162
Terminaison de ligne
PCD7.T162
