Composants d’armoire électrique
Caractéristiques
Disponibles en deux versions avec différentes plages d'entrée
Temps de conversion 20 ms
Précision de 0,5% de la valeur de fin d’échelle
Sortie isolée de l'entrée par amplificateur optique
Données techniques des amplificateurs CC/CC KFD11 et
KFD12
Plages d'entrée ¹
)
KFD11
KFD12
0 à 10 VDC, impédance d'entrée 200 kΩ ou
0 à 20 mA, charge 47 Ω ²)
0 à 75 VDC, courant d’entrée 0 à 20 mA ou
0 à 60 mV, courant d’entrée 0 à 60 μA ³)
Plages de sortie ¹
)
0 à 10 VDC, charge ≥3 kΩ ; 0 à 20 mA,
charge ≤500 Ω
Entrée / sortie
Isolées par amplificateur optique
Temps de conversion
20 ms
Protection contre les
courts-circuits
Oui, 1 minute, courant de court-circuit
<100 mA
Visualisation d’état
DEL verte : présence d’une tension
d’alimentation
Caractéristiques de
l’isolement
800 VDC entre alimentation, entrée et sortie
Précision
0.5% de la valeur finale
Tension d’alimentation
19 à 70 VDC ou
24V ±20%, redressée double alternance
Consommation
1 à 2.4 W, selon la tension et la charge
Durée d‘enclenchement
100%
Raccordement
Borniers à vis pour 1×0.5mm² à 2×2.5mm²
Montage
Saillant, encliquetage sur rail selon DIN EN
60715 TH35 (ex DIN EN 50022) (1 × 35mm) ou
fixation sur socle (accessoire) par 2 vis M4
Température ambiante
Service Stockage
0 à 50°C
–25 à +70°C
Humidité relative
95% sans condensation
CEM/Immunité aux
parasites
EN61000-4-4 (2 kV) en entrée et sortie
EN61000-4-4 (4 kV) au niveau de l’alimentation
CEM/Émission de parasites
EN55022, classe B
¹) 2 plages d’entrée/2 plages de sortie commutables par 2 inter à glissière en facade
²) Protection contre les surtensions par limitation de la tension à 27V maxi
³) Protection contre les surtensions ou surintensités par écrêtage électronique
Dimensions
Synoptique
Référence de commande
Amplificateurs d’isolement DC/DC KFD11 et KFD12
KFD11JVTN
Amplificateur d’isolement DC/DC avec plages
d'entrée de 0 à 10 VDC ou 0 à 20 mA
KFD12JVTN
Amplificateur d’isolement CC/CC avec plages
d'entrée 0 à 75 VDC ou 0 à 60 mA et plages de
sortie 0 à 10 VDC ou 0 à 20 mA
5.6

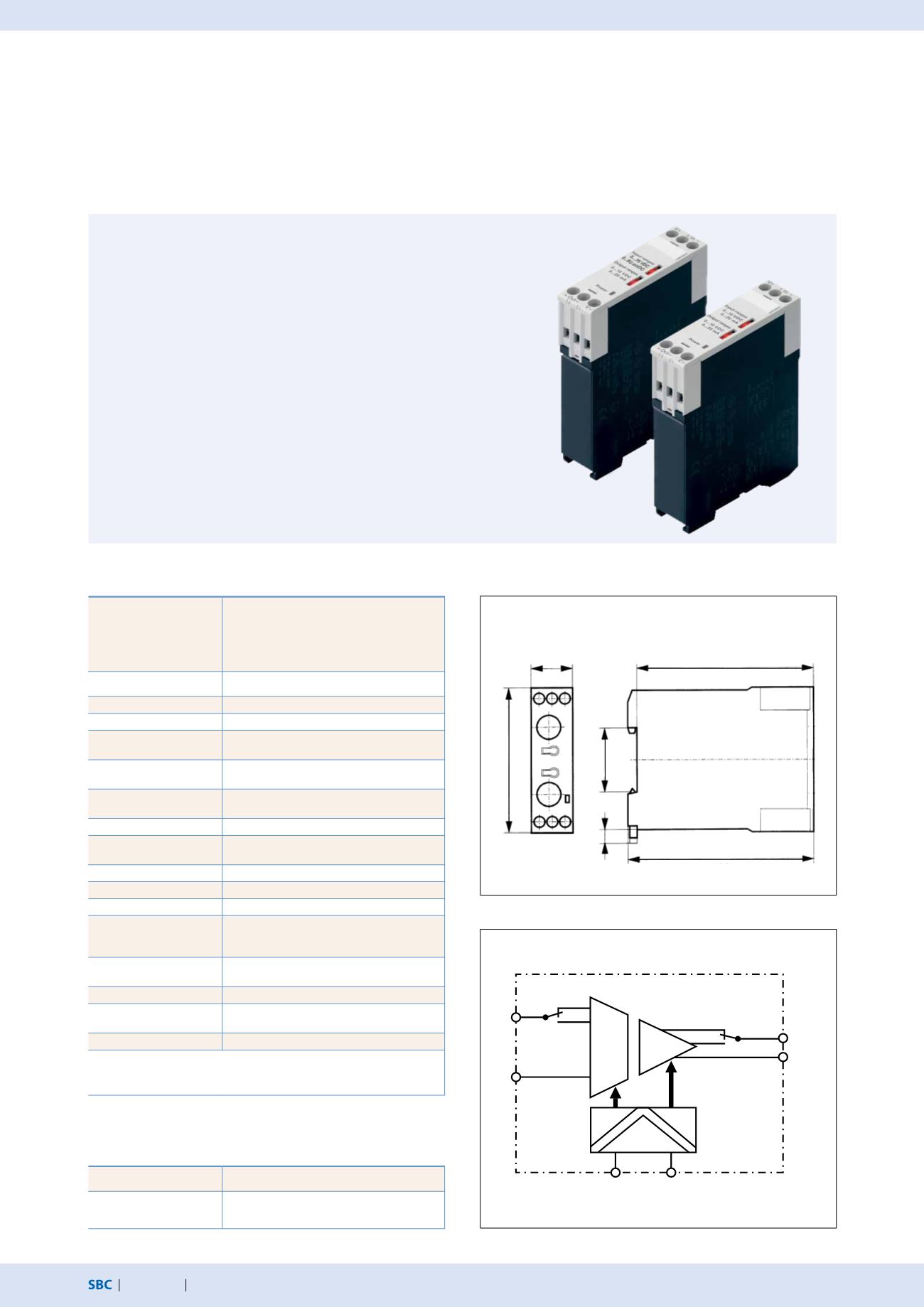

Amplificateur d’isolement SBC DC/DC KFD1x
Les amplificateurs d’isolement SBC KFD1x offrent une isolation galvanique entre l’entrée et la sortie et l’alimentation. Cette isolation
galvanique est recommandée pour les câblages de longue distance dans des installations d’envergure. Les SBC KFD1x peuvent toutefois
servir à amplifier un signal faible et à le convertir en signal de courant moins sensible aux parasites.
22.5
78.8
35
7
96
101
+
+
–
–
0…20 mA
0…20 mA
+ –
0…10 V
DC
0…75 V
DC
0…60 mV
DC
0…10 V
DC
Alimentation
