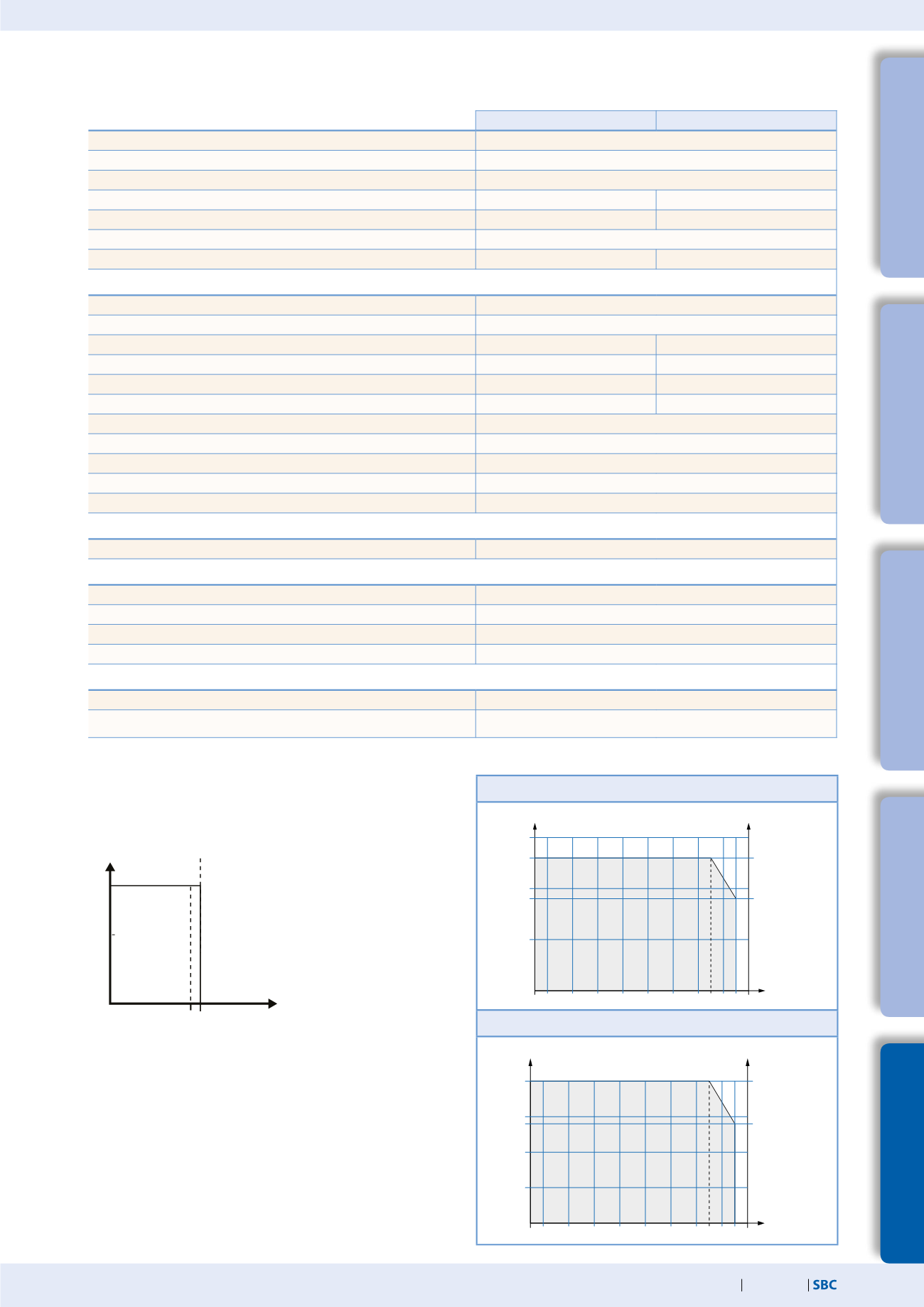

Courbe de derating
Q.PS-PEL-2401
0.5
1
1.3
–25
–10
0
10
20
30
40
50
60
–20
0.9
0
45
1.5
100
70
55
Charge [A]
Charge [%]
Temp [°C]
Tension d’entrée : 230 VCA
Q.PS-PEL-2403
1
3
4
–25
–10
0
10
20
30
40
50
60
–20
2.8
0
45
100
70
55
2
Temp [°C]
Charge [A]
Charge [%]
Tension d’entrée : 230 VCA
Caractéristiques de sortie
Courbe de sortie tension/courant lors de surcharge et de
court-circuit
Courbe de sortie U/I
U
Aus
(V)
I
aus
(A)
1,1× I
N
N
I
La protection de surintensité limite le courant
à une valeur constante de 1,1 × le courant nominal
Entrée
Q.PS-PEL-2401
Q.PS-PEL-2403
Tension d'entrée
100…240 VCA
Plage de tension admissible
85…264 VCA
Plage de fréquence admissible
44…66 Hz
Courant d'entrée avec charge nominale (110 / 230 VCA)
0,7 / 0,5 A
1,6 / 0,9 A
Fusible interne
2 AT
4 AT
Fusible externe recommandé
6 A, 10 A, 16 A, caractéristique B, C
Interruption de l'entrée avec charge nominale (110 / 230 VCA)
10 / 80 ms
15 / 100 ms
Sortie
Tension de sortie (V
N
)
24 VCC ±2 %
Plage de réglage (V
ADJ
)
22,8…26,4 VCC
Courant de sortie (I
N
) à ≤ 45 °C
1,3 A
4 A
Courant de sorte (I
N
) à ≤ 55 °C
0,9 A
2,8 A
Courant maximal pour n'importe quel type d'installation
max. 0,9 A
max. 2,4 A
Rendement
typ. 82 %
typ. 88 %
Ondulation résiduelle (à la charge nominale)
≤ 100 mVpp
Comportement lors de surcharge
courant constant (selon courbe U/I)
Protection contre les courts-circuits
oui
Protection contre les surtensions
oui (max. 30 VCC)
Raccordement en parallèle
oui
Signalisation
Affichage de fonctionnement
LED verte
Environnement
Température ambiante (fonctionnement)
–25°C à +55°C (réduction de puissance >45°C, 3%/°C)
Température de stockage
–25 °C à +80 °C
Humidité relative
30 à 85 % sans condensation
Domaine d'utilisation
Utilisation dans des domaines avec un degré de pollution 2
Borniers de raccordement
Type de borniers
Push-in
Borniers d'entrées/sorties
Pour câbles rigides et souples jusqu’à max. 2.5 mm²
et max. 1.5 mm² avec embouts
Données techniques
