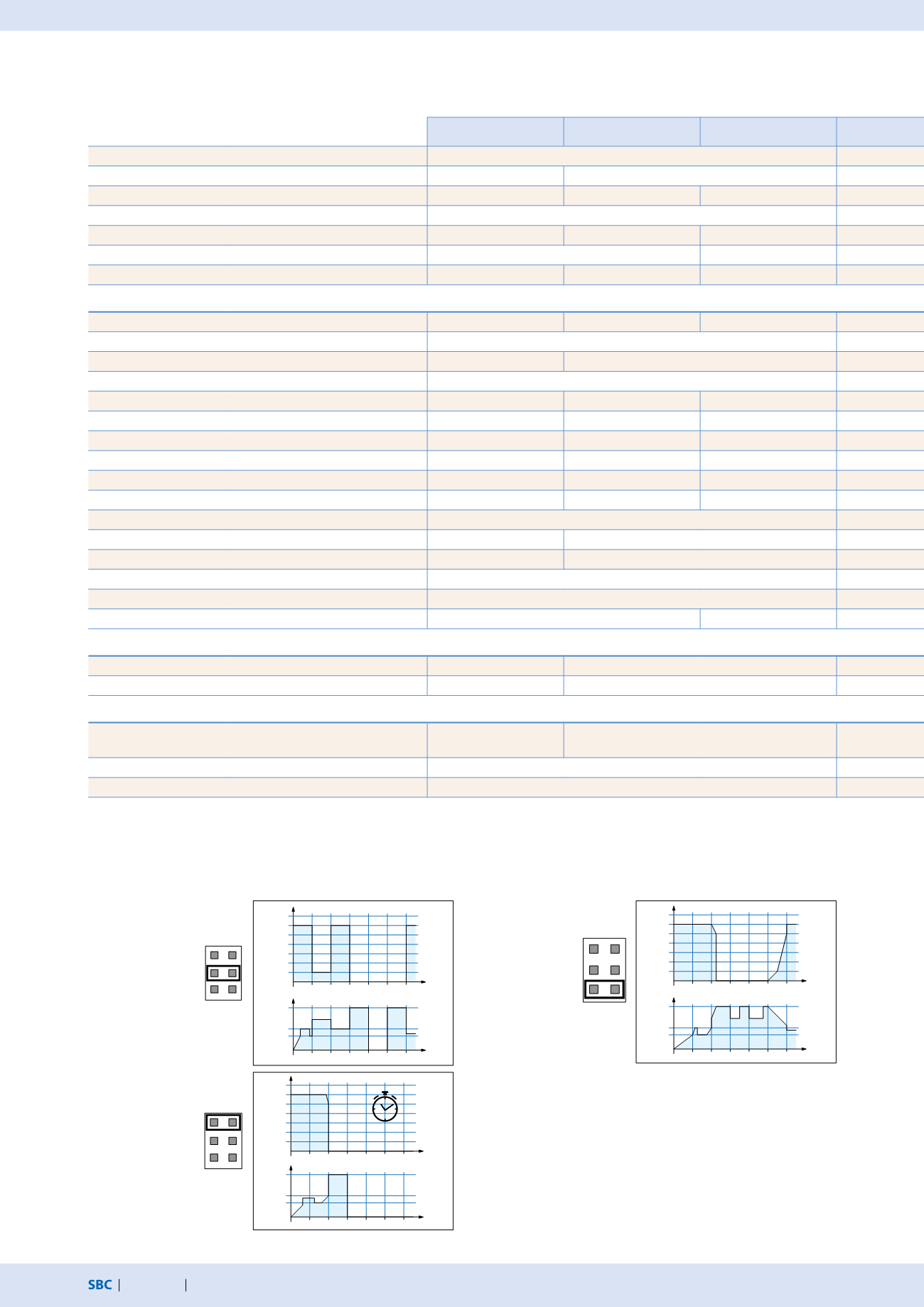

Composants d’armoire électrique
Caractéristiques
Protection contre les surcharges
Entrées
Q.PS-AD2-2402F
Q.PS-AD2-2405F
Q.PS-AD2-2410F
Tension d’entrée
115 à 230 VAC
Plage de tension admissible
90 à 264 VAC
90 à 135 / 180 à 264 VAC
Courant d'enclenchement (pour V
n
und I
n
)
≤7 A ≤5 ms
≤11 A ≤ 5 ms
≤16 A ≤ 5 ms
Fréquence d‘entrée admissible
47 à 63 Hz (±6%)
Courant d’entrée (à la tension de service 110 / 230 VAC)
1.0 / 0,7 A
2.8 / 1,0 A
3.3 / 2.2 A
Fusible d‘entrée interne
4 A
6,3 A
Fusible amont externe recommandé
rapide 6 A
rapide 10 A
rapide 14 A
Sorties
Tension de sortie (V
n
) / courant nominal (I
n
)
24 VDC ±3% / 2,5 A
24 VDC ±3% / 5 A
24 VDC ±3% / 10 A
Plage de réglage (V
adj
)
22 à 27 VDC
Retard d’enclenchement
2 s (maxi)
1 s (maxi)
Démarrage avec charge capacitive
≤50 000 μF
Fonctionnement continu à ≤40°C
3 A (230 VAC)/2 A (115 VAC)
7.5 A
14 A
Fonctionnement continu à ≤50°C
2.5 A (230 VAC)/1,5 A (115 VAC)
6.0 A
12 A
Fonctionnement continu à ≤60°C
---
5.0 A
10 A
Courant maximum
---
---
---
Réserve de courant (3 min. maxi à ≤60°C)
3.5 A
7.5 A
14 A
Courant de court-circuit (I
cc
)
7 A
16 A
30 A
Ondulation résiduelle
≤80 mVpp
Rendement (à 50% I
n
)
≥88%
≥91%
Protection contre les courts-circuits
oui
oui +3 modes
Protection contre la surcharge
oui
Protection contre les surtensions
oui (max. 35 VDC)
Raccordement en parallèle
oui
oui – simple
Sortie de signal
(contacts sans potentiel)
Pouvoir de coupure
---
1 A / 30 VDC
Chute de tension > 10%
---
oui
Environnement
Température ambiante (service)
–25 à +70°C
(réduction de la charge >50 °C,
2.5%/°C)
–25 à +70°C
(réduction de la charge >60 °C, 2.5%/°C)
Température ambiante (stockage)
–40 à +85°C
Humidité de l‘air admissible
95 % à +25°C; aucune formation de rosée autorisée
Mode
Cavalier Caractéristique
Hiccup Mode
Redémarrage auto-
matique (réglage par
défaut). L’appareil
tente de rétablir la
tension de sortie tou-
tes les 2 secondes.
HICCUP
MODE
24
16
8
4
0 2
6 8 10 12
20
4
12
28
Icc
In × 1.5
In (60 °C)
4
0 2
6 8 10 12
Ausgangsspannung [V]
Last [A]
Zeit [sek.]
Zeit [sek.]
I
Überlast
Manual Reset
Mode
Pour un redémarra-
ge, il est nécessaire
de couper la tension
d’entrée pendant
environ 1 minute.
MANUAL
RESET
24
16
8
4
0 2
6 8 10 12
20
4
12
28
Icc
In × 1.5
In (60 °C)
4
0 2
6 8 10 12
1 Min.
Ausgangsspannung [V]
Last [A]
Zeit [sek.]
Zeit [sek.]
Mode
Cavalier Caractéristique
Continuous Out
Mode
Le courant de sortie
reste à une valeur
élevée et la tension
de sortie avoisine
0 volt.
CONTINUOUS
OUT MODE
24
16
8
4
0 2
6 8 10 12
20
4
12
28
Icc
In × 1.5
In (60 °C)
4
0 2
6 8 10 12
Ausgangsspannung [V]
Last [A]
Zeit [sek.]
Zeit [sek.]
I
Überlast
