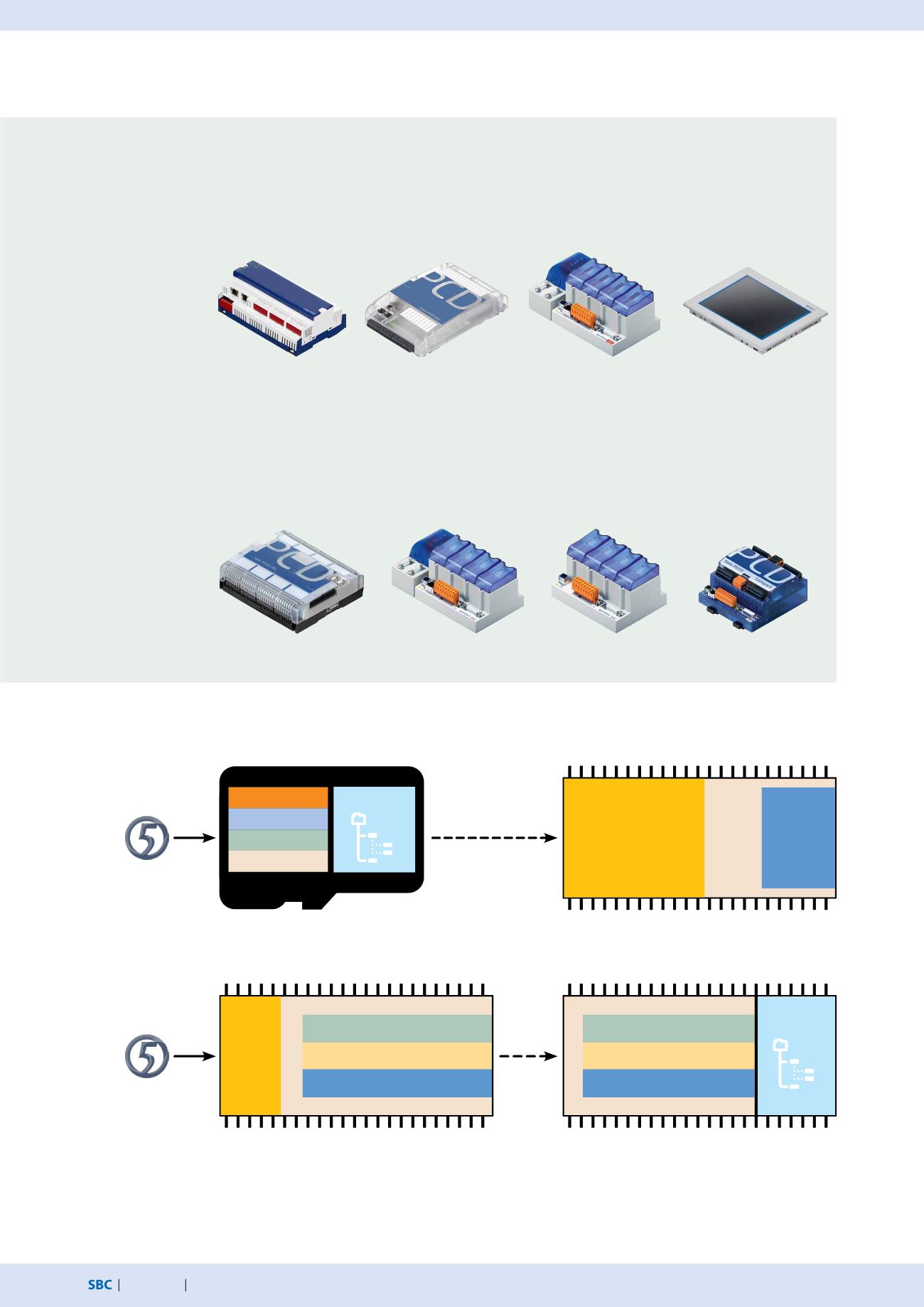

Stations d’automatisation – Principes de base
Automates avec carte μSD intégrée
Les automates Saia PCD3 Plus, Saia PCD1.M2 et le pupitre programmable sont équipés d’une carte Flash µSD embarquée.
Lors du chargement d’une application utilisateur avec Saia PG5®, tous les fichiers nécessaires sont archivés dans la mémoire
Flash interne de la carte µSD. Si l’automate est mis sous tension alors qu’aucun programme exécutable n’est présent dans la
mémoire vive, COSinus tente au moment du démarrage de charger un programme valide à partir de la carte µSD.
Gestion de la mémoire sur les systèmes Saia PCD® avec système d’exploitation COSinus
Automates sans mémoire Flash embarquée
Sur les automates sans carte μSD intégrée et équipés de COSinus, Saia PG5® transfère directement l’application utilisateur dans la
mémoire vive. Si, lors du démarrage de l’automate, aucun programme valide n’est détecté dans la mémoire vive, une recherche
est effectuée pour trouver un programme de sauvegarde dans la mémoire Flash embarquée dans ou un module mémoire
optionnel.
Saia PCD1.M2xxx
Saia PCD2.M554x
Saia PCD3.Mxx6x
Saia PCD3.Mxx4x
Saia PCD7.D4xxVT5F
Saia PCD3.M3xxx
Saia PCD3.Compact
Saia PCD3.Wide Area Controller
Chargement du programme utilisateur depuis le Saia PG5® vers les automates Saia PCD® et répartition des différentes données dans
les supports de mémoire.
DRAM
SRAM Ressources
(R, T, F)
Système de
fichiers
Configuration
Données SRAM
Programme utilisateur
Application RIO
charger si besoin
Mémoire vive
Mémoire Flash μSD embarquée
DRAM
RAMTexte/blocs de données
RAMTexte/blocs de données
SRAM
SRAM
Programme utilisateur
ROM texte/blocs de données
Programme utilisateur
ROM texte/blocs de données
Ressources (R, T, F)
Ressources (R, T, F)
Mémoire Flash embarquée
Mémoire vive
protéger
si besoin
Système de
fichiers
