Bâtiment Marc Cain
Bodelhausen/Allemagne
Système CVC certifié POM et régulation terminale pour le siège social de cette entreprise de mode
internationale pour un meilleur conditionnement de l’air et une consommation d’énergie réduite.
Dès le départ, les exigences de performance imposées à l’automatisation des bâti-
ments ont été placées à un niveau très élevé. L’objectif consistait à l’obtention de la
certification « Peace of Mind » par le TÜV. Avec cette approche, l’étude de conception
a intégré tous les aspects CVC du bâtiment en un seul et même projet pilote. La pro-
duction d’énergie thermique s’effectue, par exemple, par plusieurs sources et la distri-
bution de l’énergie est commandée en vue de réduire la consommation énergétique.
Dans une installation complexe, cela n’est possible que si les systèmes de commande
peuvent intégrer parfaitement tous les appareils, indépendamment de leurs possibi-
lités de communication.
Messe Luzern AG
Lucerne/Suisse
Le projet de rénovation de Messe Luzern AG a obtenu le standard Minergie,
donnant un nouveau souffle à cet important lieu de rencontres.
Sur ses quelques 13 000 m
2
et ses 4 halls, le parc des expositions de Lucerne offre des
espaces d’exposition modernes et de haute valeur technologique remplissant toutes
les exigences pour chaque utilisation. La diversité des évènements nécessitent de la
flexibilité dans l’éclairage, la ventilation et la climatisation pour en garantir l’exploita-
tion selon les conditions du label Minergie. La technique du bâtiment utilise large-
ment les ressources des bus de communication, telle que DALI pour l’éclairage et MP-
Bus dans le secteur CVC, qui ont pu être intégrés de manière très économique dans
l’automate Saia PCD® et pilotés via WEB. La flexibilité très élevée de notre commande
programmable ainsi qu’un concept basé sur la technologie Web ouverte, rendant
inutiles les investissements importants d’onéreux systèmes de visualisation, se sont
révélés des éléments déterminants pour l’adjudication.
8 automates PCD3.M3330
3.3

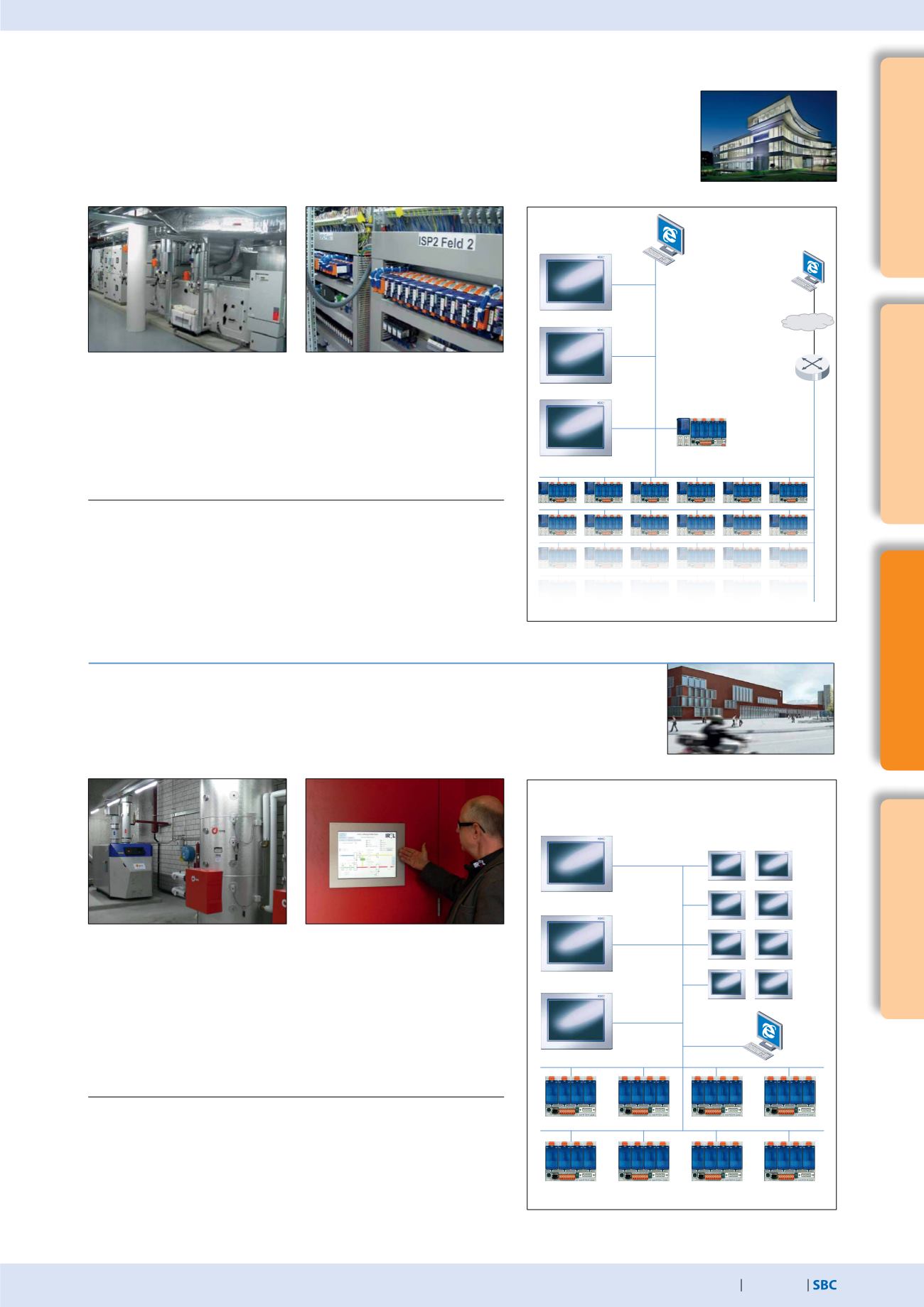

Exemples de S-Web tirés de la pratique
L’installation Marc Cain se compose de 25 automates. 24 Saia PCD3.M5x40 couvrent les
différentes parties de l’installation / des sous-organisations. Un Saia PCD3.M5x60 permet
de former un niveau visualisation/gestion supérieur pour tout le bâtiment. Il est alors
possible d’accéder depuis n’importe quel appareil de navigation sur le réseau (LAN/WAN)
à l’application de commande locale de n’importe quelle installation ou directement à
l’application de visualisation / gestion des Saia PCD3.M5x60 supérieurs. Pour des schémas
d’installation complexes, il faut évidemment des tailles d’écran correspondantes ; un
assistant personnel/téléphone portable n’est pas suffisant dans ce cas.
Le concept de commande et de surveillance du parc d’exposition de Lucerne repose
exclusivement sur S-Web SBC. Il ne requiert pas de système de visualisation ou de gestion
basé sur PC / Windows. Les tendances sont enregistrées directement dans l’automate
et affichées grâce aux modèles Web existants. L’installation comprend 2 000 points de
données physiques répartis sur 8 automates PCD3.M3330. Huit appareils à micro-navi-
gateur 10“ ont été respectivement installés par zone de l’installation pour la commande.
Trois pupitres Web 15“ avec système d’exploitation Windows CE sont disponibles pour la
vue d’ensemble globale.
Serveur :
fonctions de direction/
gestion à l’échelle
de l’installation
exécutées avec Saia
PCD3.M5x60, sans
PC et sans Windows !
VPN
maintenance
à distance
Client : pupitre tactile
avec micro-navigateur
24 Saia PCD3.M5 pour installations/sous-organisations
8 pupitres tactiles (10" )
avec micro-navigateur
3 pupitres tactiles (15") avec
micro-navigateur
