SNMP
. . .
SNTP, DHCP, DNS . . .
Stations d’automatisation – Principes de base
Types de données et blocs de programme*
Registre (32 bits) :
16384
Flags (1 bit) :
16384
Timer
(31 bits) et compteur (31 bits) :
1600
(répartition paramétrable)
Blocs d’organisation cycliques (COB) :
0 à 31
« Exception » blocs d’organisation (XOB) :
0 à 31
Bloc de programme (PB) :
1000
Bloc de fonction (FB) :
2000
Textes/blocs de données (DB) :
8192
Bloc séquentiel (SB) :
96
Les principaux XOB et leurs priorités
Priorité 4
XOB 0 :
coupure secteur
Priorité 3
XOB 7 :
surcharge du système ; appelé lorsque l’interruption XOB
Queue subit une surcharge
XOB 13 :
erreur d’indicateur ; activé en cas d’erreurs de communication,
de calcul, ou en cas d’instruction non valide
Priorité 2
XOB 16 :
démarrage à froid
XOBs 14, 15 :
XOB périodiques
XOBs 20 à 25 : interruptions
Priorité 1
XOB 2 :
défaillance de la pile
XOB 10 :
dépassement de la profondeur d’imbrication lors de l’appel
de PB/FB
XOB 12 :
débordement du registre d’index

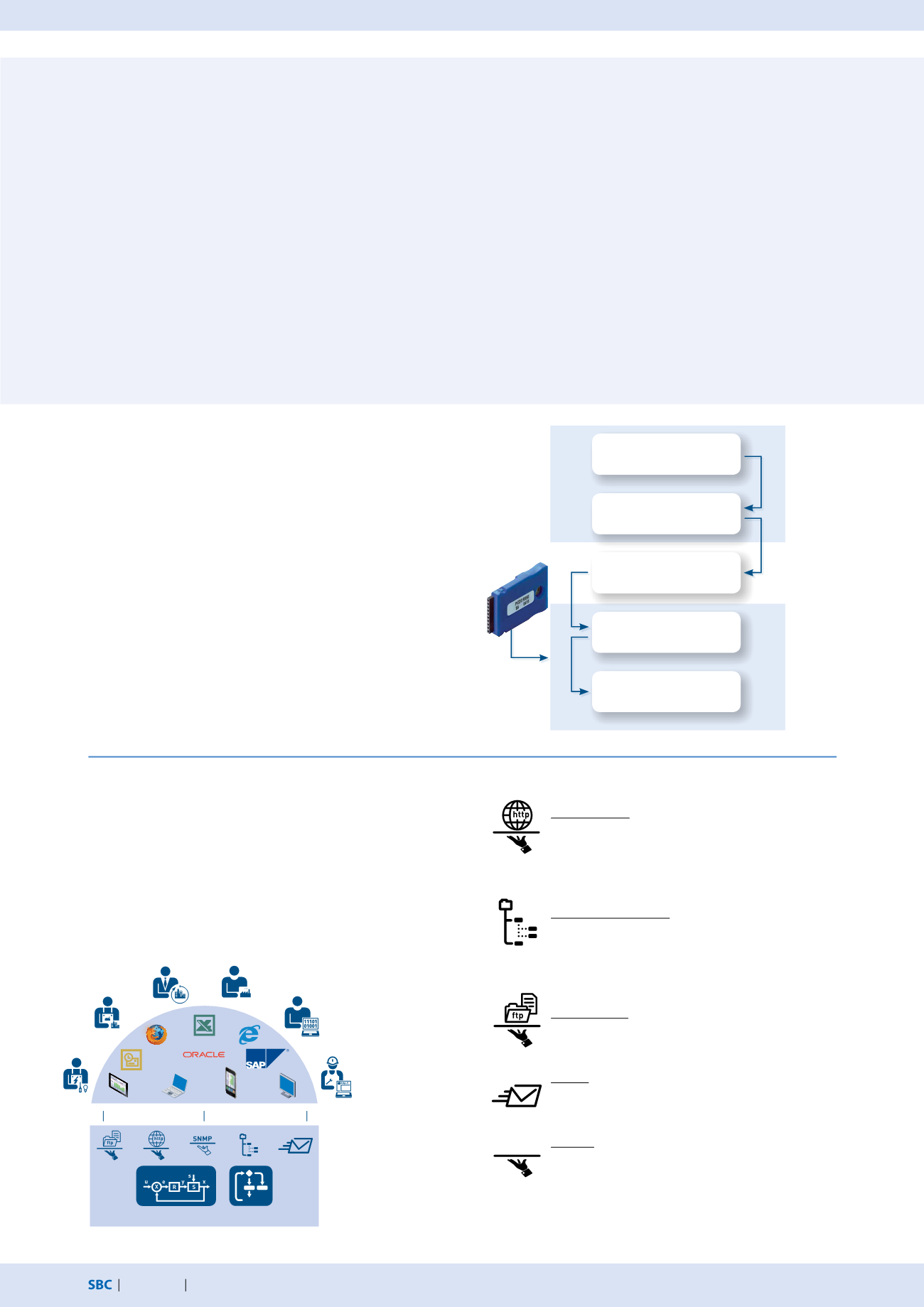

Saia PCD® Opcode
Saia PG5® génère un Opcode indépendant de la plate-forme qui est
interprété par Saia PCD®. Cela permet d’exécuter un seul et même
programme sur différentes plateformes et d’effectuer également
la mise à jour du programme utilisateur à l’aide d’une carte Flash,
étant donné que le système d’exploitation des Saia PCD® effectue les
actions nécessaires pour que le programme soit transféré de la carte
Flash vers la mémoire, puis exécuté.
Bien entendu, un code créé (compilé) et optimisé pour la plateforme
concernée sera exécuté plus rapidement. Ce compilateur n’est pas
intégré à l’outil logiciel (Saia PG5®). Saia PCD® COSinus est parfaite-
ment en mesure de reconnaître comment il doit transférer au mieux
ce code dans le matériel en question. Le programme est compilé lors
de son chargement dans le Saia PCD®.
Serveur d’automatisation
Le serveur d’automatisation est fourni dans le système d’exploitation
COSinus. Il englobe des technologies Web/IT courantes et garantit
l’échange de données entre l’utilisateur et l’équipement d’automati-
sation sans nécessiter de matériel ou de logiciels propriétaires.
Des fonctions et des objets d’automatisation personnalisés forment
leur pendant dans l’application de commande. Les fonctions Web/
IT sont ainsi parfaitement intégrées dans l’automate et peuvent être
utilisées efficacement.
Automate
Électricien
Concierge
Exploitant
Chef d’exploitation
Programmeur
Technicien de
maintenance
Outil logiciel Saia PG5®
UC Saia PCD®
Édition
PCD-Opcode
Download
Compilateur
Exécution
Serveur Web :
les visualisations des installations et des processus
sont réalisées sous forme de pages Web et peuvent
être consultées à l’aide de navigateurs tels qu’Inter-
net Explorer, Firefox, etc. à partir du serveur Web.
Système de fichiers :
Les données de traitement, les enregistrements, etc.
sont enregistrés dans des fichiers faciles à utiliser.
Les formats standard utilisés permettent leur édi-
tion, p. ex. dans Microsoft Excel
Serveur FTP :
permet de charger et de lire dans l’automate des
fichiers via le réseau par le protocole FTP.
Email :
envoi par courriel des états d’installation critiques,
des alarmes et des journaux.
SNMP :
permet de transmettre des messages et des alarmes
en toute conformité. Accès aux données d’automa-
tisation à l’aide du système de gestion informatique.
Composants du serveur d’automatisation
Vous trouverez une liste complète dans l’aide du logiciel PG5.
* Ces données dépendent de la version de l’équipement et de
COSinus.
Envoi des données en fonction de groupes cibles
