Aussitôt qu'une fonction de l’installation est réalisée avec des FBoxes et a été téléchargée sur l'automate, les valeurs actuelles du projet
peuvent être affichées avec « Go online/offline ».
Rebuild
All Files
(Recons-
truire tous
les fichiers)
Génération d’un programme (Build)
Pour que le programme puisse être lu et exécuté par le PCD une fois édité, il doit être généré dans le gestionnaire de
projets via Menu
Device (appareil)
Rebuild All Files (Reconstruire tous les fichiers) ou avec la touche Rebuild All Files
dans l'éditeur Fupla ou dans le gestionnaire de projets (compilation, assemblage et lien).
La fenêtre Messages affiche les résultats des différentes étapes de préparation du programme (compiler, assembler, lier).
Une fois que le programme a correctement été édité, la fin de la fonction Build est signalée par le message : Build
successful. Total errors 0 Total warnings 0 (build réussi : 0 erreurs, 0 avertissements)
Les erreurs survenues sont affichées sous forme de messages d'erreur. En double-cliquant avec la souris sur le message
d'erreur, cette dernière peut être facilement localisée dans le programme utilisateur.
Download
Programm
(télécharger le
programme)
Téléchargement du programme dans le PCD (Download)
Le programme utilisateur est prêt et il ne reste plus qu’à le transférer du PC au Saia PCD® en appuyant sur la touche
Download Programm (télécharger le programme) ou en utilisant la commande de menu Online Download Programm
(téléchargement du programme en ligne) dans le gestionnaire de projets.
Si d’éventuels problèmes de communication se produisent, il convient de vérifier les paramètres de configuration
(Online-Settings [paramètres en ligne]) ainsi que la liaison PC
PCD par câble USB.
La fenêtre « Watch » (visualiser) permet d'afficher les données
sélectionnées en ligne, telles que les états des entrées/sorties ou le
contenu des variables de différentes pages Fupla pendant un
certain temps. Les données peuvent y être non seulement affichées,
mais également modifiées.
Elles peuvent être entrées manuellement ou importées par copier/
coller ou glisser-déposer. Un « build » réussi du programme PG5
met automatiquement à jour les symboles avec leur nouvelle
adresse. Cela fonctionne également avec la fenêtre « Watch »
ouverte.

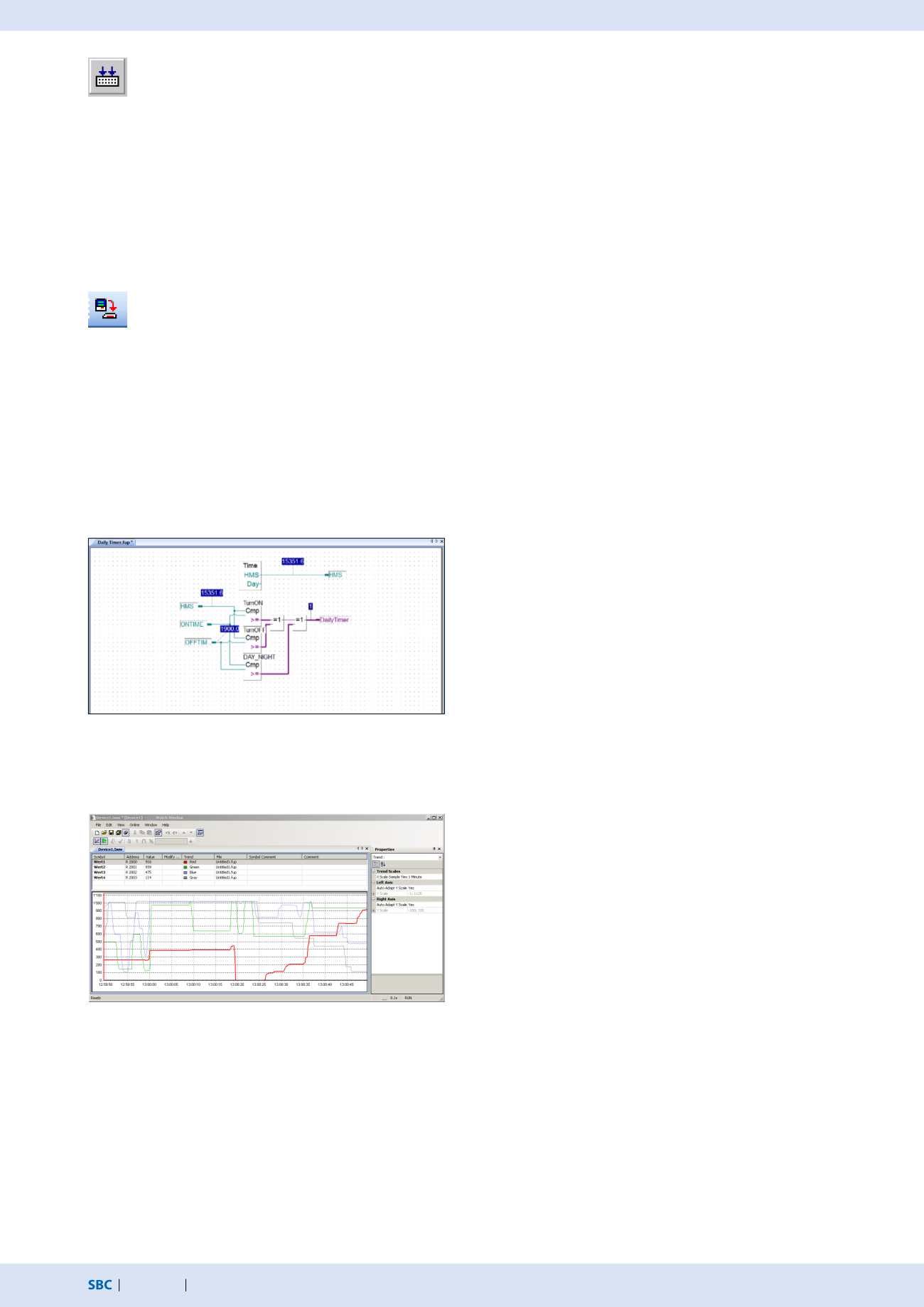

Programme Fupla – « Go online »
«Fenêtre Watch»
« Go online » permet d'afficher les valeurs actuelles du projet.
Si « Go online » est activé, toutes les connexions binaires affichent
l’état actuel à l’aide de l'épaisseur de la ligne :
Connexion « violette » fine :
État = 0
Connexion « violette » épaisse :
État = 1
En cliquant sur la connexion, il est en outre possible d'afficher la
valeur actuelle. Cela s'applique également aux valeurs analogiques.
