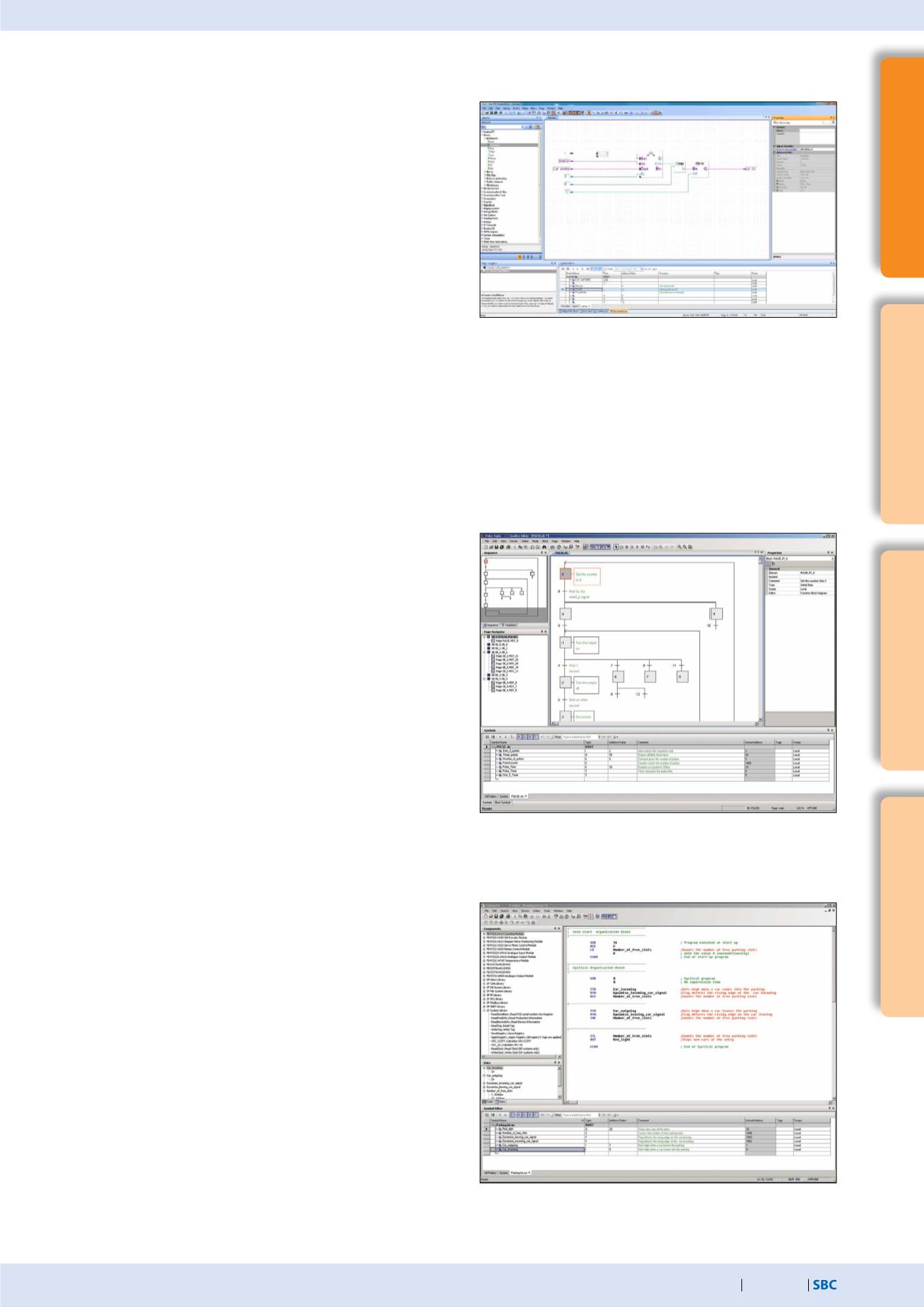

Saia PG5® Fupla (diagramme fonctionnel)
Fupla est l’éditeur de diagramme fonctionnel Saia PG5® de SBC.
De nombreuses caractéristiques le distinguent des autres
interfaces de programmation graphiques :
Un fichier Fupla peut contenir plusieurs blocs de programme :
un fichier unique est à même de couvrir toutes les fonctions
d’une machine. Chaque bloc de programme possède son
propre nom de symbole pour éviter les doublons.
Les blocs Fupla sont organisés en pages. Chaque page
permet d'afficher plusieurs résultats afin de voir l'ensemble
des fonctionnalités d'un coup d’œil.
Les fonctions graphiques (FBoxes) ne disposent pas
seulement d’entrées et de sorties, mais également de
propriétés configurables et modifiables en ligne dans une
fenêtre de paramétrage.
Saia PG5® Fupla (diagramme fonctionnel)
Remarque :
L'éditeur Kopla (diagramme des contacts) fait partie intégrante de Saia PG5® Fupla Editor. Contrairement aux environne-
ments graphiques de programmation habituels, les FBoxes et les éléments de contacts peuvent être mélangés librement dans un seul
et même graphique.
Saia PG5® S-Edit (liste d'instructions IL)
Saia PG5® S-Edit (liste d'instructions IL)
Cet éditeur est réservé au puissant jeu d'instructions des
automates Saia PCD®. S-Edit réunit l'éditeur et le débogueur en
ligne dans une même interface.
Une fonction de contrôle syntaxique par couleur identifie les
instructions valides en leur attribuant une couleur. Le code
programme gagne en lisibilité, et les erreurs de saisie sont
immédiatement repérées.
Les fonctions de l'éditeur « Bookmarks » (signets), « Goto
Line » (atteindre la ligne) et « Find and Replace » (rechercher
et remplacer) facilitent la navigation dans les programmes
volumineux ainsi que leur édition.
Les instructions de code générées peuvent être affichées
directement dans le code source original. Cette fonctionnalité
est également utilisée par le débogueur intégré.
Des fonctions complètes peuvent être copiées depuis la
bibliothèque avec un simple glisser-déposer.
Saia PG5® Graftec (diagramme séquentiel)
Saia PG5® Graftec (diagramme séquentiel)
Graftec (diagramme séquentiel) est le langage de prédilection
des tâches séquentielles. Le Firmware PCD exécute directement
les blocs séquentiels optimisant ainsi le temps de traitement.
Étapes et transitions sont programmables en mode IL
(liste d’instructions) ou graphique dans Fupla.
La possibilité de structuration en plusieurs pages garantit une
vue d'ensemble claire du traitement séquentiel.
En mode en ligne, les transitions actives sont affichées en
permanence.
Il est possible traiter le code en mode pas-à-pas.
Méthodes de programmation dans Saia PG5® Core
