Messages digitales
Commande de moteur
Libération de l'installation

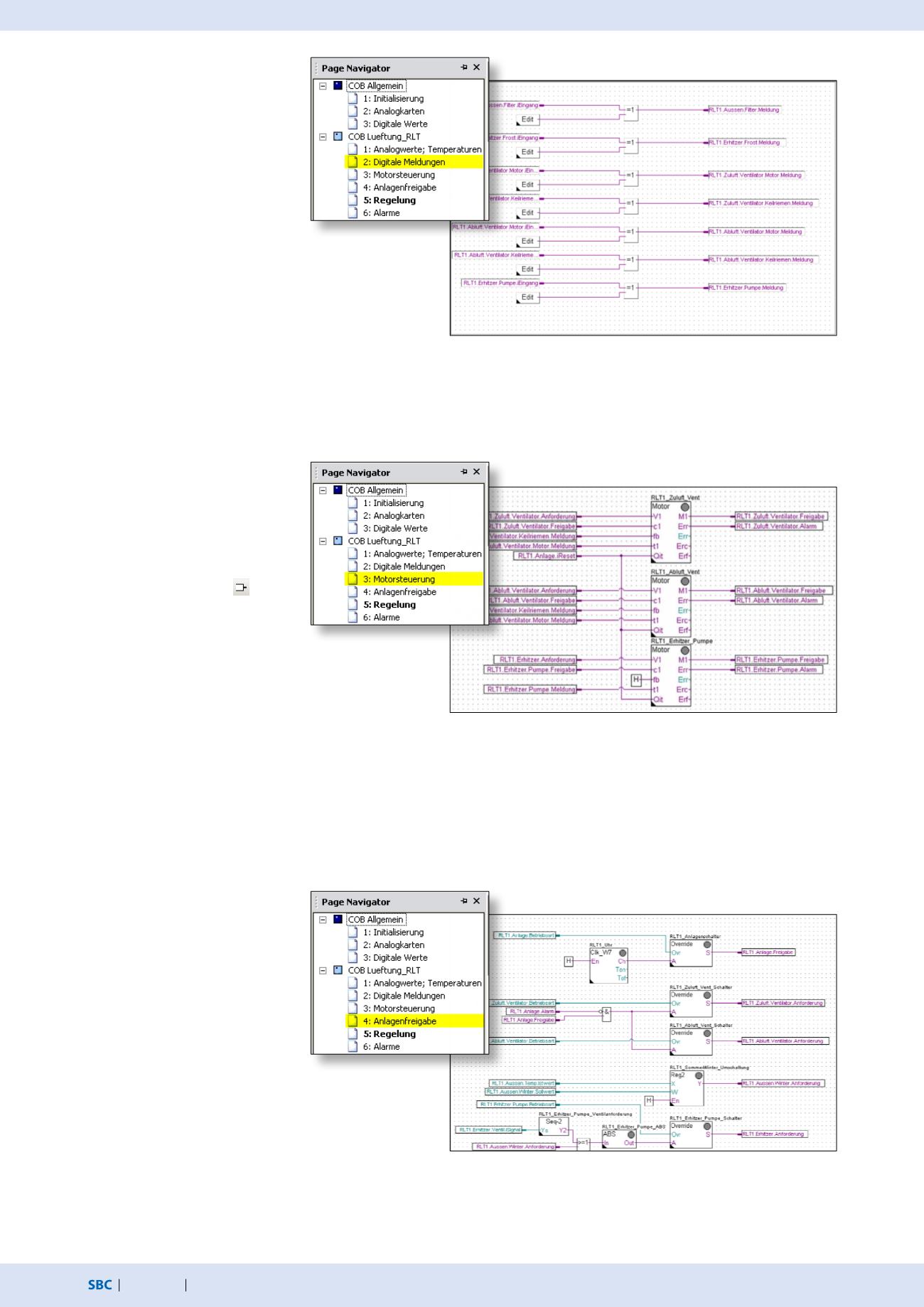

Saisie des messages
Les sept messages correspondant au
filtre, à la protection contre le gel et
aux moteurs doivent être saisis.
Placez la FBox «Éditeur binaire» de la
famille de FBoxes CVC/Test (registre
Application) sur la page, comme
indiqué, puis la FBox «XOR 2–10
entrées» de la famille de FBoxes
Fonctions binaires (registre Standard)
et étirez-là jusqu’à deux entrées.
Ajoutez des symboles à l’aide de l’éditeur de symboles comme
précédemment.
Commandes de moteur
Placez la FBox «Moteur 1 vitesse
+Quit» de la famille de FBoxes CVC/
Général (registre Application) trois fois
sur la page, comme indiqué.
Placez les entrées/sorties sur les
FBoxes à l’aide du bouton
de la
barre de menu Verbinder (connec-
teur), comme indiqué.
Affichez l’éditeur de symboles à l’aide de la touche F5.
Créez un nouveau sous-groupe. Nous allons à présent
créer des symboles dans ce sous-groupe. Déplacez par
glisser-déposer les symboles que vous venez de créer dans
le connecteur sur la page Fupla.
Libération de l'installation
L'installation doit être commutée par
horloge et la pompe par la tempéra-
ture extérieure.
Placez la FBox «Horloge 7 jours» de la
famille de FBoxes CVC/Horloges, ainsi
que la FBox «Manuel 1 état» de la
famille de FBoxes CVC/Général, quatre
fois sur la page, comme indiqué.
Placez la FBox «Antiblocage pompe»
de la famille de FBoxes CVC/Général, ainsi que les FBoxes
«Régulateur 2 points» et «Séquence 2 points» de la famille
de FBoxes CVC/Régulateur, sur la page, comme indiqué.
Placez la FBox Mise à 1, la FBox OU 2–10 entrées ainsi que la
FBox ET 2–10 entrées de la famille de FBoxes Binaires sur la
page, comme indiqué. Placez le connecteur sur la page
comme indiqué ci-contre et reliez les éléments les uns aux
autres.
