SBC Logiciels
Adaptation de modèle de pages
La plupart des fonctionnalités, valeurs de réglage et paramètres
peuvent être définis en ligne. Cela signifie que, lors de la modifica-
tion d’une fonctionnalité, le programme ne doit normalement pas
être à nouveau compilé et chargé dans l'automate. Le réglage de
consigne peut, par exemple, être simplement désactivé si
nécessaire ; (« Spécification externe
inactive ») si l’opérateur le
souhaite ou si la valeur de consigne doit être utilisée sans
compensation été/hiver. Cela réduit le temps de mise en service.
Au besoin, les pages de modèle peuvent également être personna-
lisées au moyen d'autres FBoxes.

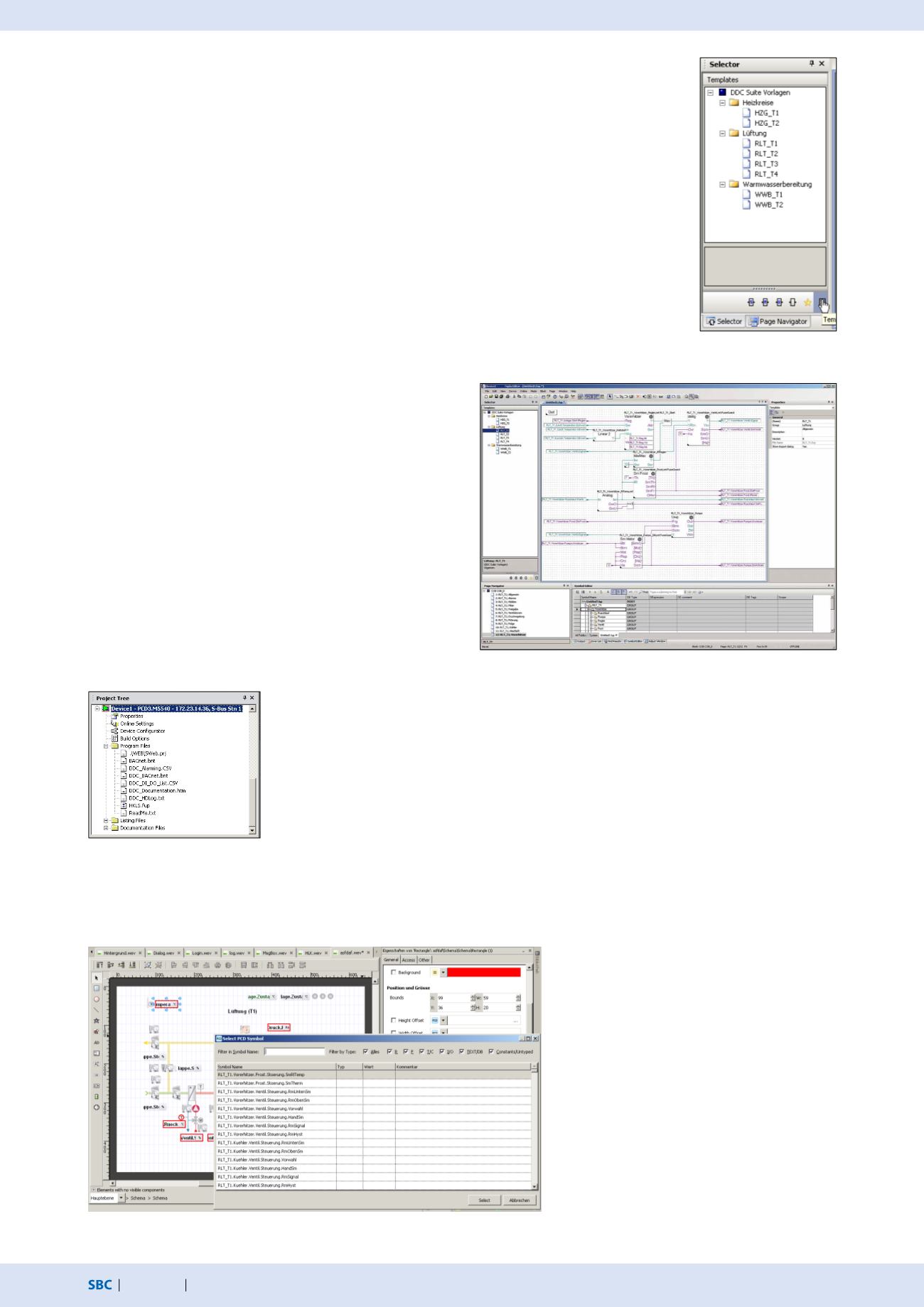

Sélecteur Fupla
1.1.3.2
Exemples d'application avec DDC Suite
Dans l'exemple précédent, il a été clairement établi à quelle vitesse et avec quelle facilité la mise en
œuvre d’un système CVC est réalisée avec l'outil d'ingénierie approprié. Ce dernier peut néanmoins être
encore réduit grâce à DDC Suite.
Ingénierie de départ
Après les réglages matériels (Device Configurator), un nouveau fichier de programme (fichier Fupla) est
créé. La réalisation de l’installation peut désormais commencer. Afin que vous n'ayez pas à recommencer
la création d'un système CVC depuis le début, différents modèles sont à votre disposition.
La liste des modèles disponibles apparaît en appuyant sur le symbole « Template » (modèle) dans le sélec-
teur Fupla.
Sélection des modèles : Dans cet exemple, on utilise le modèle RLT_T1.
Le modèle RLT_T1 inclut les
connexions et les FBoxes visibles
ici.
Génération d’un programme
Dès que le programme est généré, des informations sont créées automatiquement.
La configuration BACnet a été créée (BACnet.bnt).
Les alarmes avec texte et numéros sont répertoriées dans un fichier CSV (DDC_Alarming.CSV).
La documentation est générée sous la forme d’un fichier HTML comprenant toutes les valeurs de
réglage (DDC_Dokumentation.htm).
Liste de toutes les données historiques paramétrées (DDC_HDLog.txt).
Visualisation
Dans Web Editor, le modèle doit être relié à la page
Fupla en quelques clics.
Contrairement aux FBoxes CVC standard, les
attributions de paramètres de symboles ne sont
pas définies dans les FBoxes sous forme de
tableaux (Arrays) : chaque symbole propre peut et/
ou doit être attribué à chaque paramètre
individuel si une connexion à un écran ou une GTB
est requise. Étant donné que tous les paramètres
contiennent déjà des affectations de symboles, qui
ne sont plus nécessaires avec la bibliothèque
DDC Suite. Ainsi, l'affectation à une image dans
Web Editor est rapidement réalisée.
Arborescence du projet avec des fichiers
de programme
Relier les symboles
