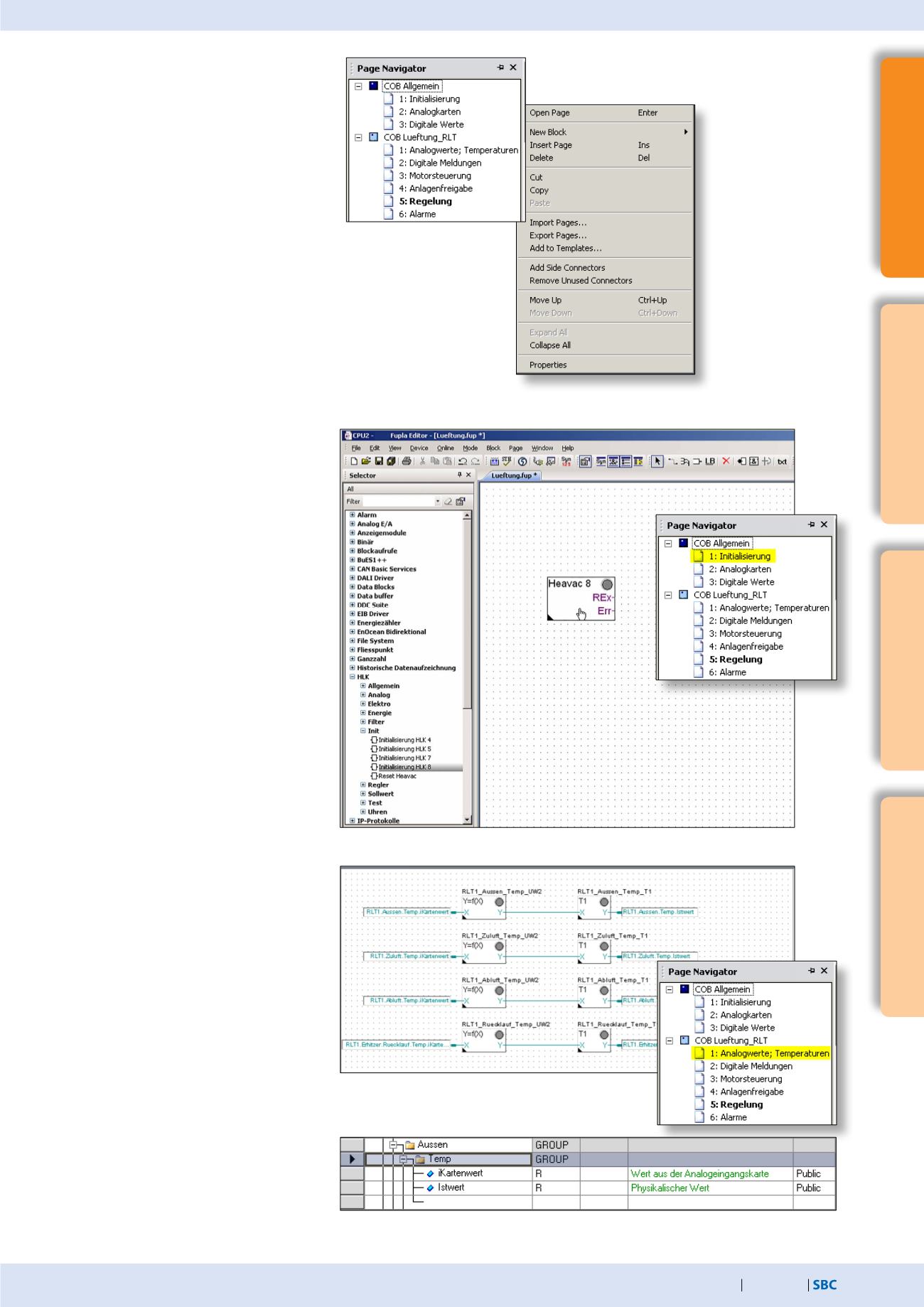

Page Navigator
Initialisation des FBoxes
Saisie des valeurs analogiques
Le projet nécessite deux COB avec un
total de neuf pages Fupla.
Cliquez avec le bouton droit de la souris
sur le COB pour ouvrir la fenêtre de
propriétés. Vous y trouverez la com-
mande « Insert Page » (insérer une page)
permettant de créer de nouvelles pages
ou « Properties » (propriétés) pour
attribuer un nom.
Initialisation
Si l'utilisateur souhaite utiliser des FBoxes
de la bibliothèque CVC, il doit impérative-
ment placer une FBox CVC d'initialisation
au début du fichier Fupla.
Cette FBox d’initialisation permet de
définir différentes propriétés communes
aux FBoxes CVC, par exemple le compor-
tement de la FBox après le chargement
ou le comportement des PCD au
démarrage.
Saisie des valeurs analogiques
Les valeurs de température pour l'air
extérieur, pulsé, extrait et repris doivent
être saisies. À cet effet, placez quatre fois la
FBox «Conversion linéaire 2» de la famille
de FBoxes CVC/Général sur la page, puis la
FBox «Filtre T1» de la famille de FBoxes
CVC/Filtre à côté de chacune d’elles.
Les FBoxes et les connecteurs doivent être
reliés les uns aux autres.
Attribuer un nom aux FBoxes : double-cli-
quez sur la FBox – Properties (propriétés)
Namen (noms).
Créez des symboles dans l'éditeur de
symboles et déplacez-les jusqu’au
connecteur d’un simple glisser-déposer.
Éditeur de symboles
