FBox avec fonction d’extension
Certaines FBoxes sont extensibles, c'est-à-dire que le nombre des connexions d'E/S de la FBox peut être défini en déplaçant
la souris verticalement. Les FBoxes extensibles peuvent être étirées ou ramenées à leur taille normale à tout moment.
FBox sans fonction supplémentaire
Il n’existe aucune fonctionnalité supplémentaire pour ces FBoxes.
Téléchargement en mode exécution (Run)
Ces FBoxes peuvent être téléchargées en mode exécution. Il est donc inutile de placer le PCD en mode Arrêt au préalable.
Choix d'une FBox à partir du sélecteur de FBoxes
Les fonctions requises pour l'écriture d'un programme peuvent être sélectionnées dans le sélecteur de FBoxes et insérées au pro-
gramme Fupla d’un simple glisser-déposer. Ainsi, un programme est rapidement et simplement agencé.
Chaque FBox dispose d'une icône dans le sélecteur de FBoxes. La signification de cette
icône est expliquée ci-après :
FBoxes avec fonctions de configuration
Certaines FBoxes disposent de paramètres d'ajustage supplémentaires
caractérisés par un triangle noir dans le coin inférieur gauche. Ces paramètres
permettent de configurer des propriétés particulières de la FBox.
Modification hors ligne des paramètres d'ajustage
La modification hors ligne des paramètres d’ajustage se fait par le biais de la
fenêtre « Properties » (Propriétés). Les valeurs des paramètres sont enregistrées
dans le fichier Fupla. Avant que le PCD n'utilise les nouveaux paramètres, le
programme doit être téléchargé.
Modification en ligne des paramètres d'ajustage
La modification en ligne des paramètres d'ajustage s’effectue par le biais de la
commande View (Afficher), Adjust Window (fenêtre d'ajustage), qui ouvre la
fenêtre d’ajustage en ligne dans laquelle les valeurs réelles ainsi que les valeurs
modifiées sont affichées. Les valeurs modifiées sont écrites directement dans la
mémoire du PCD et ne sont pas mises à jour dans le fichier de sortie de Fupla.

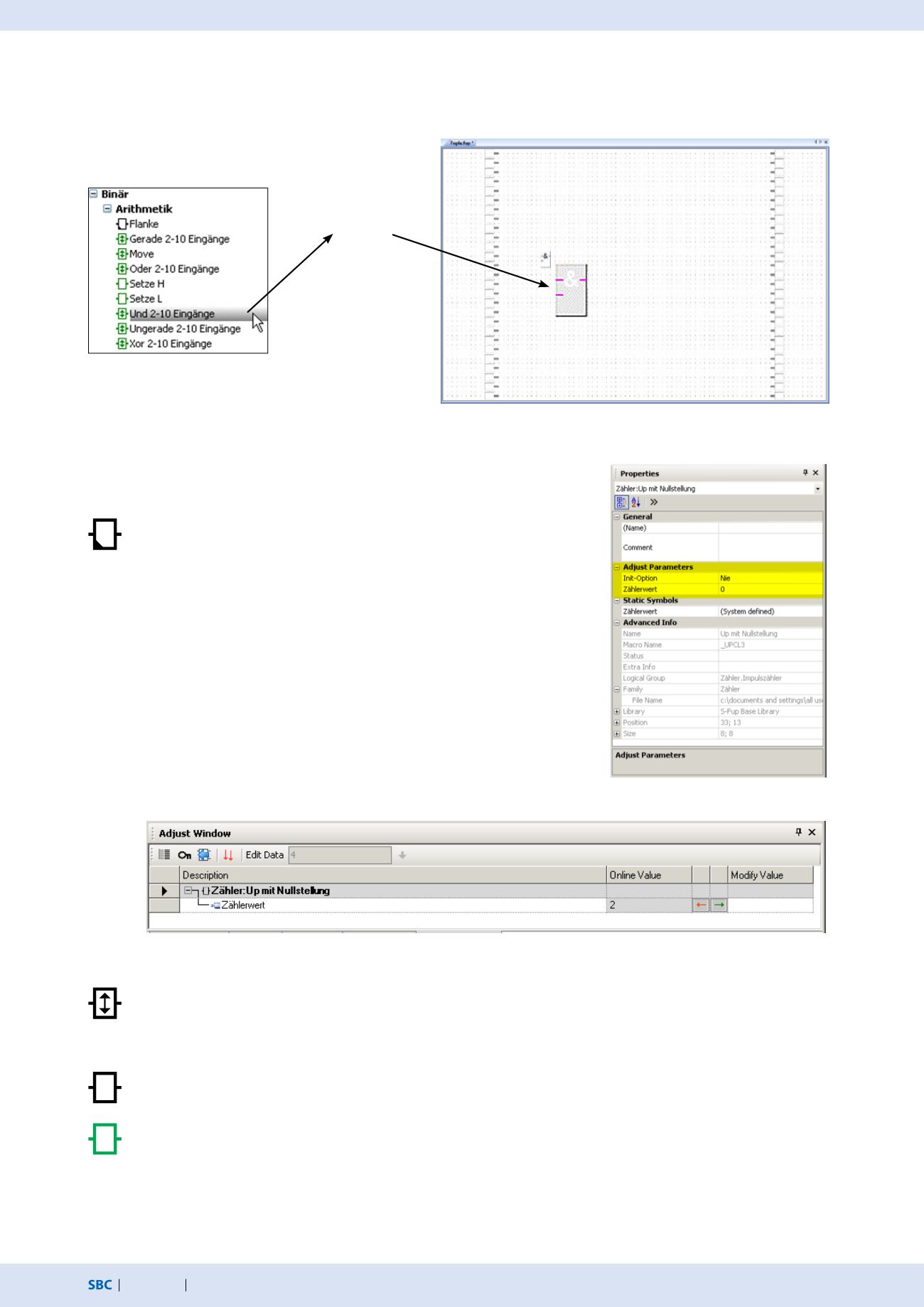

Une FBox sélectionnée est placée dans le programme d’un simple glisser-déposer
Fenêtre d’ajustage
Paramètres d’ajustage
Glisser-déposer
