SBC Logiciels

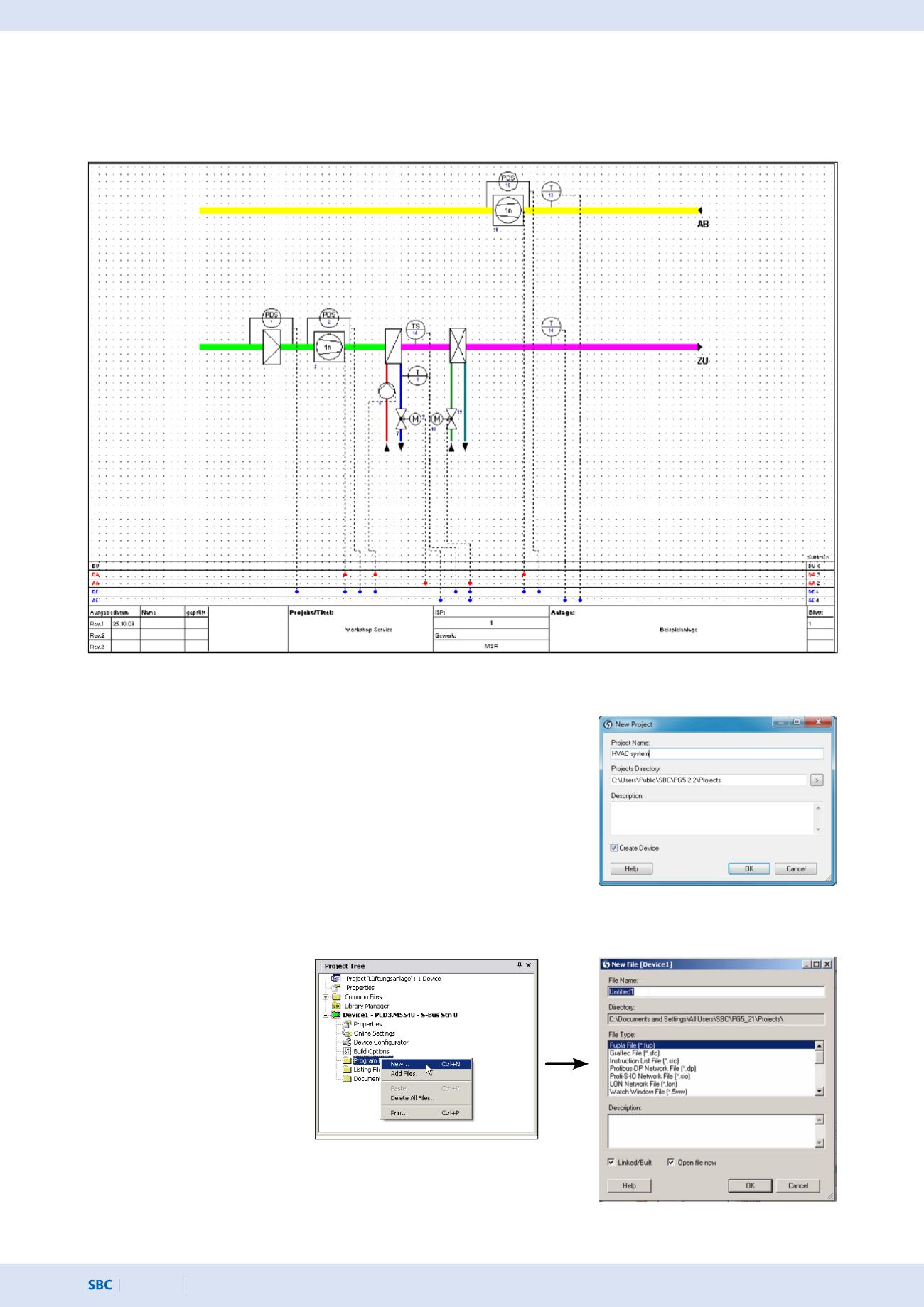

Création d’un fichier Fupla et attribution d’un nom
Exemple d'application des modules CVC dans une installation de ventilation
Pour commencer, il convient de créer un nouveau projet dans le gestionnaire de projets
Saia PG5®. Dans cet exemple, aucune adaptation n'est faite dans Device Configurator.
Ce dernier a uniquement pour but de décrire l'utilisation et l'application des FBoxes CVC.
Un nom approprié et une description sont attribués au projet.
Un nouveau fichier programme doit
être créé ensuite.
Pour cela, cliquez avec le bouton droit
de la souris sur Program Files (fichiers
de programme), puis sur New
(nouveau) dans le menu suivant.
La boîte de dialogue New File
(nouveau fichier) s’ouvre. Entrez par
exemple « ventilation » comme nom
de fichier. Assurez-vous que vous avez
bien sélectionné le type de fichier
Fupla (*.fup) et quittez la boîte de
dialogue en cliquant sur OK.
À présent ouvrez le programme Fupla
en double-cliquant sur le fichier créé.
Attribution d’un nom au projet
1.1.2.2
Exemple d'application de la bibliothèque CVC
La bibliothèque de FBoxes CVC est utilisée pour créer une installation CVC dans l'exemple ci-dessous. L’installation suivante doit être
commandée et régulée par un PCD. La mise en œuvre du programme Fupla est représentée de façon claire, étape par étape, sous la
forme d’instructions, dans les pages suivantes.
