Automatisation
des locaux
Régulation
Alarmes
Carte analogique
Valeurs digitales
Entrées et sorties physiques pour le test

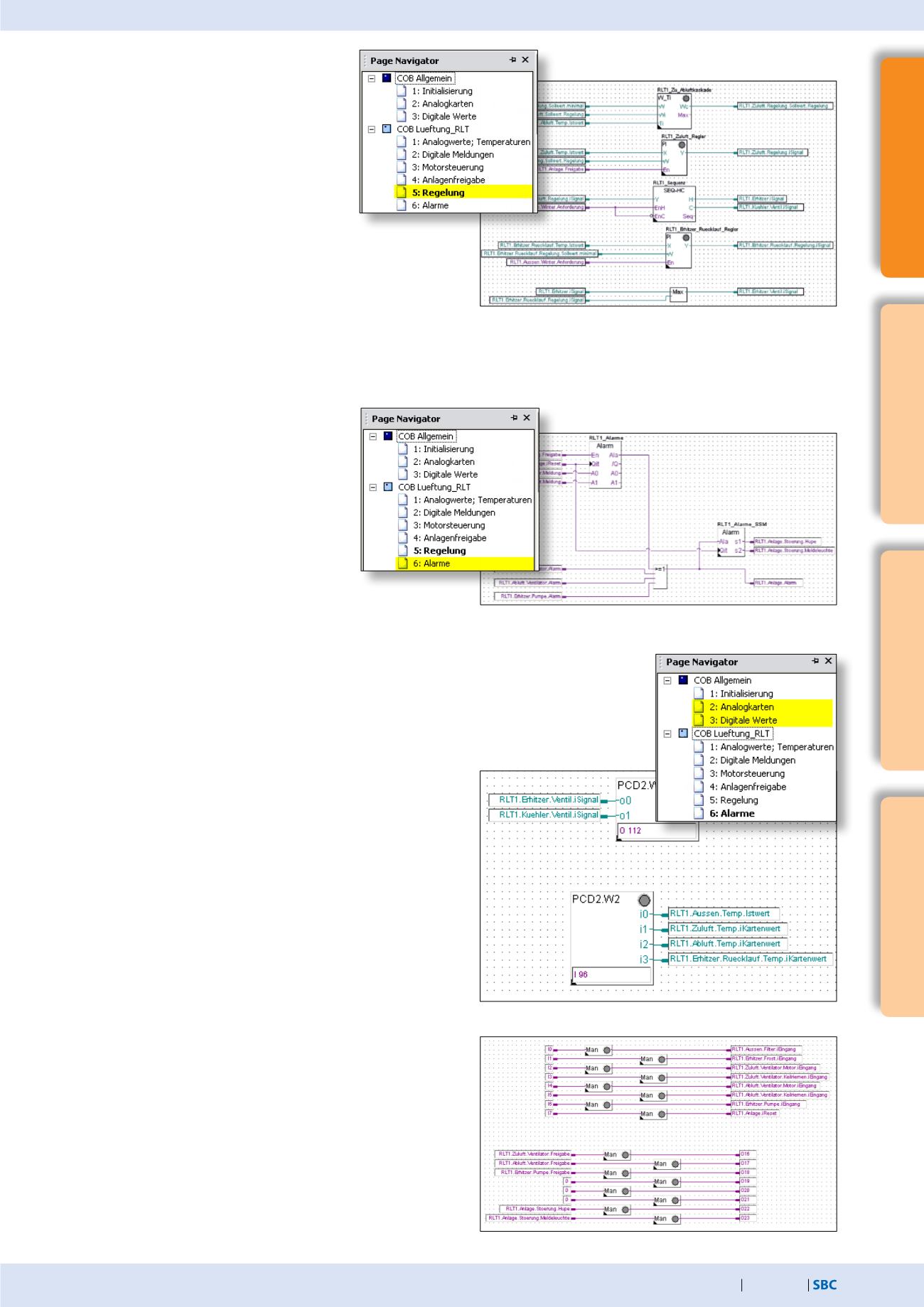

Sélectionnez la famille CVC/Analogique dans le registre du
sélecteur de FBoxes. Placez la FBox «PCD2.W4» et étirez-la jusqu’à
deux entrées. Placez la FBox «PCD2.W2» et étirez-la jusqu’à quatre
sorties. Reliez toutes les entrées et/ou sorties des FBoxes. Entrez O
112 dans la FBox «PCD2.W4». Il doit y avoir un espace derrière le O
pour que la sortie absolue soit reconnue. Il en va de même pour I,
F, R, etc. Entrez I 96 dans la FBox «PCD2.W2». Déplacez par
glisser-déposer les symboles correspondants de l’éditeur de
symboles dans les connecteurs vers les FBoxes.
Placez la FBox «Manuel binaire» de la famille de FBoxes CVC/
Général sur la page, comme indiqué. Ajoutez les connecteurs et
reliez tous les éléments comme indiqué. Ajoutez le nom du
symbole I0 et l'adresse 0 dans l’éditeur de symboles.
Revenez au nom du symbole et entrez ensuite l'adresse I0 ..7, puis
appuyez sur Enter. L’éditeur de symboles crée automatiquement
les symboles I1 à I7 avec l'adresse correspondante pour vous.
Répétez la procédure pour les sorties digitales O16 à 23 avec les
adresses 112 à 119. Déplacez à présent les symboles qui viennent
d’être créés dans les connecteurs sur la page Fupla par glisser-
déposer.
Les symboles sont à présent reliés aux entrées et sorties et peuvent
être testés.
Le programme Fupla présenté est le résumé d'un exemple
d'exercice tiré du cours de base de l'atelier « Automatisation du
bâtiment »
Traitement des alarmes
Nous devons encore nous occuper du
traitement des messages en tant qu'alarmes.
De la famille de FBoxes CVC/Général, placez la
FBox Alarme et la FBox «Alarmes masquées
1-10» avec deux entrées sur la page, comme
indiqué. Placez ensuite la FBox «OU 2-10
entrées» de la famille de FBoxes Fonctions
binaires avec trois entrées, ajoutez le connec-
teur et reliez tous les éléments comme indiqué
sur la figure. La FBox portant le nom RLT1_Alarme enregistre
l'alarme jusqu'à la quittance. Étant donné que les alarmes des
moteurs sont déjà enregistrées dans la FBox moteur, elles peuvent
être raccordées à la FBox «RLT_Alarme_SSM» via la FBox «OU». La
FBox «RLT_Alarme_SSM» est conçue pour signaler les alarmes de
façon visuelle et sonore.
La sortie S1 est réinitialisée à la quittance et la sortie S2 clignote,
puis reste allumée. Ce n'est que lorsque l'alarme est supprimée
que S2 s'éteint également.
Régulation
L'installation doit comporter une cascade de
température (ambiante) de l'air pulsé et de l'air
extrait.
Placez la FBox «W/T intérieure» de la famille de
FBoxes CVC/Consignes et les FBoxes «Régula-
teur PI» et «Séquence Master HC» de la famille
de FBoxes CVC/Régulateur sur la page, comme
indiqué. Placez la FBox «Maximum» de la famille
de FBoxes Entier/Arithmétique et les connecteurs sur la page,
comme indiqué. Reliez les éléments les uns aux autres. Il reste
quelques réglages de base à effectuer dans les FBoxes. Cliquez sur la
FBox pour ouvrir la fenêtre Properties (propriétés). Toutes les valeurs
sont empiriques et peuvent servir de base d'ajustement pour
réguler la température.
Il va de soi que ces valeurs doivent être adaptées en fonction du
comportement de régulation à la mise en marche.
