Acquisition de données

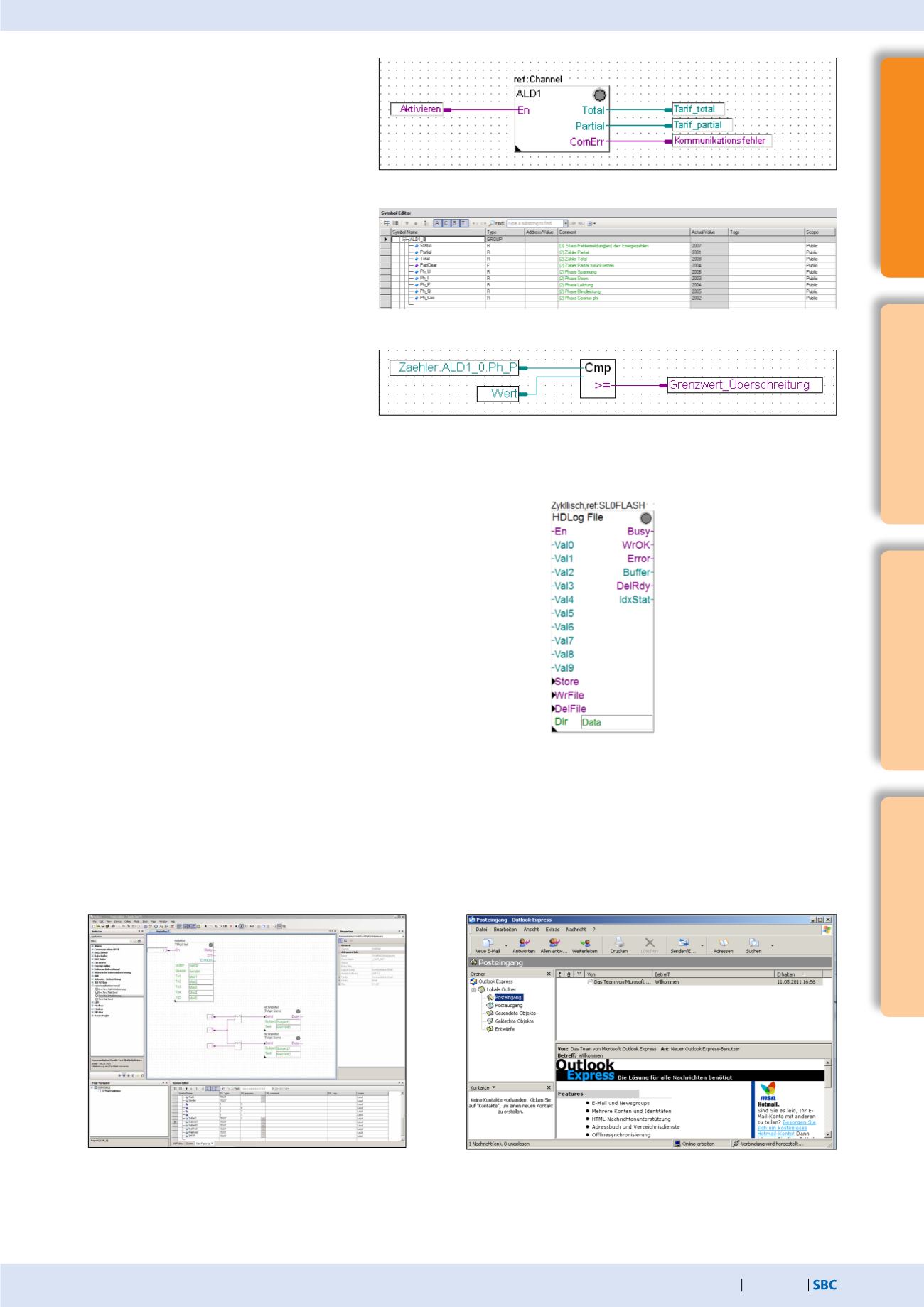

La FBox HDLog enregistre jusqu'à 10 valeurs pour une exploitation des
données historiques. Les valeurs sont tout d'abord enregistrées dans une
mémoire tampon (BD RAM) et écrites dans un fichier CSV en fonction du
paramétrage. De la sorte, les fichiers ainsi créés peuvent être transférés
p. ex. par Email (voir la famille de FBoxes ci-dessous Communication par
Email), lus par accès FTP ou lus et affichés par une application Web.
Dans notre exemple d’application, l'évaluation des données énergétiques
est effectuée à l’aide de cette FBox.
Email
La fonction de courrier électronique et le client SMTP (Simple Mail Transfer Protocol) intégré permettent aux automates PCD de
transférer des informations sur l’installation et le processus à un serveur de messagerie, via une interface Ethernet. Messages d’alarme,
de maintenance, d’état ou toute autre information de processus utile au pilotage de l’application peuvent donc être communiqués par
courrier électronique au centre de contrôle et/ou au personnel de maintenance. Les données enregistrées auparavant sont envoyées en
pièces jointes. L'utilisation des fonctions de messagerie est optimisée grâce à des FBoxes en langage FUPLA.
Dans notre exemple, un dépassement de seuil peut ainsi être signalé directement au personnel compétent.
FBox HDLog
Les FBoxes susmentionnées doivent à présent être placées, configurées et reliées les unes aux autres dans le programme Fupla.
Nous obtenons ainsi un programme Fupla terminé.
Envoi d’Emails avec le PCD
Compteur d’énergie S-Bus
Cette FBox permet de lire le compteur d'énergie
avec une interface S-Bus.
Le compteur d’énergie fournit les valeurs
actuelles de consommation d’énergie des
consommateurs qui lui sont raccordés. La
puissance et la tension sont utilisées pour
l'exemple susmentionné.
Dans Symbol Editor, les registres et les Flags
pouvant être utilisés sont mis en évidence.
Comparateur arithmétique de FBoxes
Valeur supérieure ou égale : une sortie binaire est
définie lorsque le niveau sur l'entrée du haut est
supérieur ou égal à l'entrée du bas. Sinon, la sortie
binaire n'est pas commutée.
Signal en cas de dépassement de seuil
Symbol Editor
FBox – Compteur d’énergie S-Bus
Comparateur de FBoxes
