Stations d’automatisation – Principes de base
5
Composants d'armoire
électrique
4
Enregistrement
de consommations
3
Régulateurs d’ambiance
spécialisés
2
Commande
et surveillance
1
Automatisation
Architecture de base des modules UC Saia PCD®
Normes
La qualité de conception et de production des automates Saia PCD® est conforme à la norme CEI EN
61131-2. Cette norme de 150 pages régit les modes de développement et de production des compo-
sants électroniques pour satisfaire aux exigences de qualité API. Elle traite de tous les sujets essentiels
liés aux applications : des conditions ambiantes (température, humidité, vibrations) à la compatibilité
électromagnétique en fonction du domaine d’utilisation, en passant par la fonctionnalité (variations
de tension, coupure).
Parce que, trop souvent, les normes ne sont pas respectées dans l’environnement d’application, nous
avons augmenté l’immunité aux perturbations de nos automates SBC au-delà des exigences de la
norme CE. La majeure partie des Saia PCD® est également homologuée pour les applications mari-
times qui soumettent les appareils à des exigences supérieures.
La qualité et la robustesse de la technologie de commande des Saia PCD® sont également exprimées
par les valeurs MTBF, les taux de retour des produits utilisés sur le terrain ainsi par les avis relevés lors
des enquêtes de satisfaction que nous effectuons régulièrement auprès de nos clients. Pour plus
d’informations à ce sujet, voir page 18.
Caractéristiques communes
Port USB pour la configuration, la programmation et la mise en service
Port Ethernet compatible avec les protocoles Web/IT majeurs et pour la communication avec PG5
Au moins un port série embarqué (Saia PCD3.M5/6 : 3×)
Alimentation 24 VCC
Rétention des données par pile et/ou supercondensateur
Chien de garde et entrées interruptives rapides sur l’UC principale
Emplacements pour modules de communication ou mémoire intelligents
Extension modulaire possible (excepté les Saia PCD1.M_) jusqu’à 1023 E/S locales
Matériel Saia PCD® :

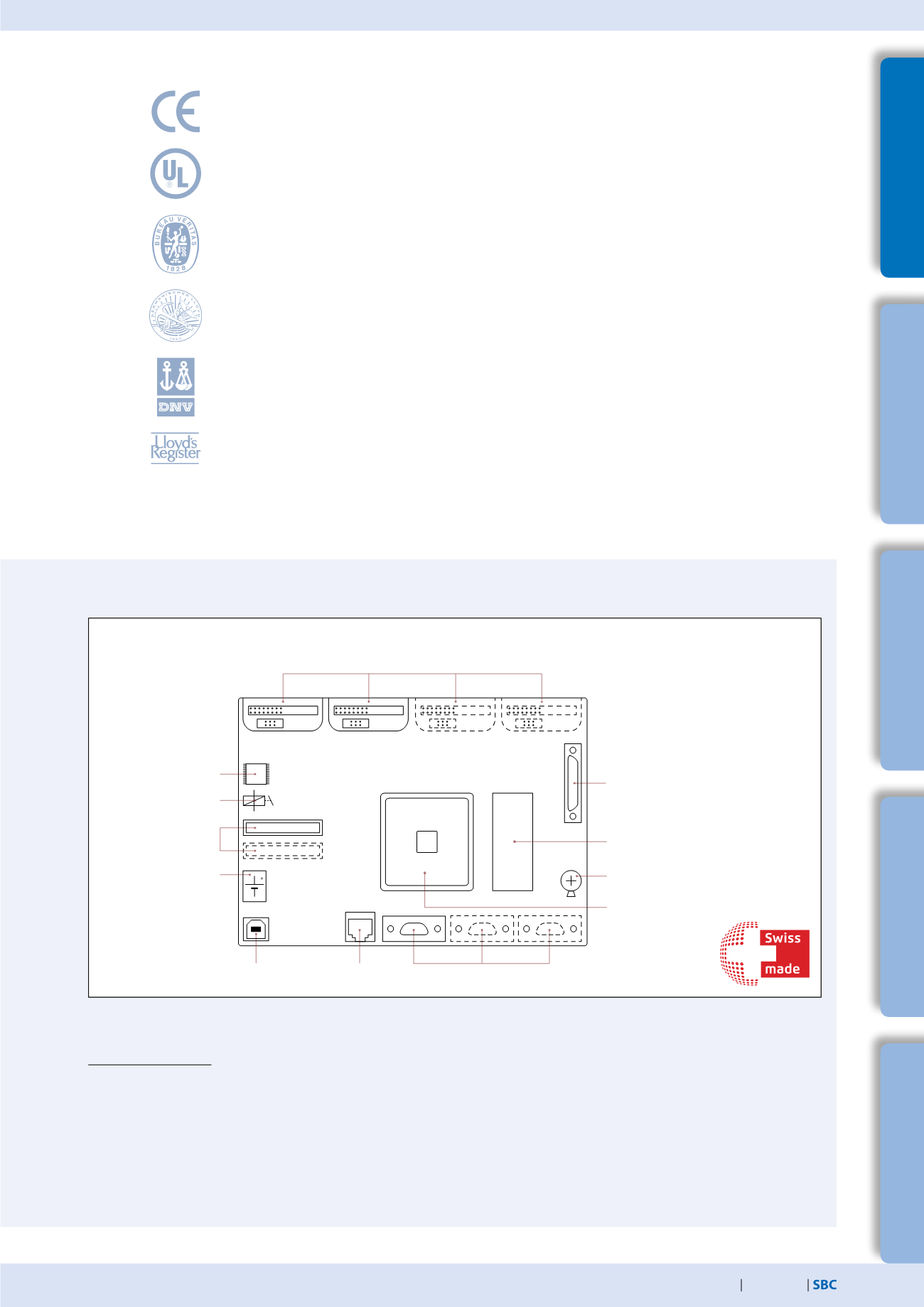

Vue d’ensemble des éléments clés d’un automate Saia PCD®
Chien de garde (Watchdog)
1 à 2 emplacements pour
carte mémoire PCD7.Rxxxx
Alimentation
24 VCC
Interface USB
Interface
Ethernet
1 à 3 interfaces série
Extension par des modules d’E/S supplémen-
taires (hormis PCD1.M2 et extensions PCDx.C
par PCDx.E/A/B/W) jusqu’à max. 1023 entrées/
sorties
Mémoire pour programme utilisateur
128 Ko–2 Mo
Processeur Coldfire 66–233 MHz
Pile/supercondensateur
4 (2 sur un PCD1.M2) emplacements pour modules mémoire
(PCDx.R), de communication (PCDx.F) ou d’E/S (PCDx.E/A/B/W)
Horloge en temps réel
