124
PCD
7L
26
85,3
18
55,8
4
ø3,1
ø6,2
120,3
84
66,8
60
7

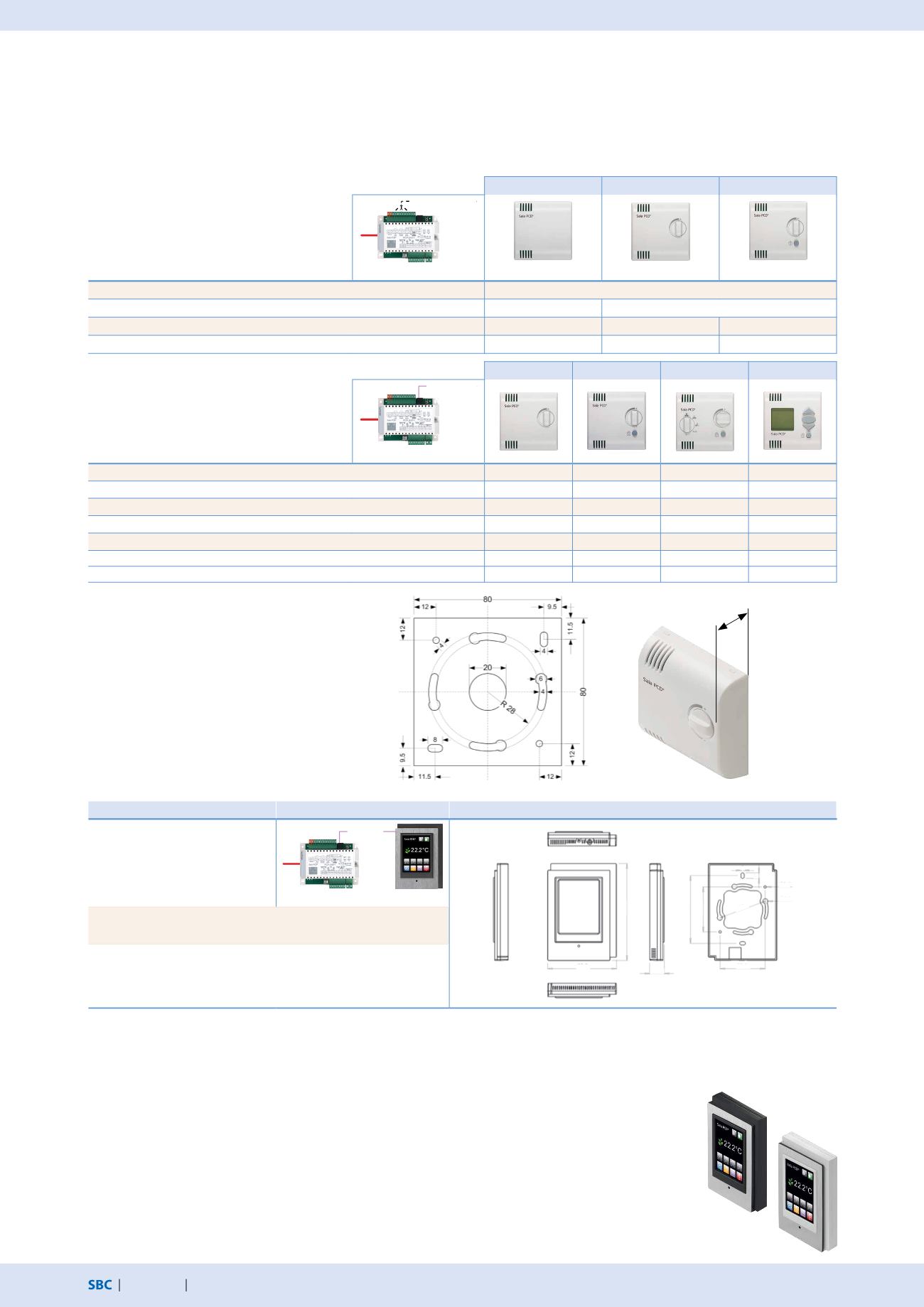

Régulateurs d’ambiance spécialisés
3.4
Systèmes de commande pour les systèmes de régulation
d'ambiance PCD7.L6xx
Différents concepts de commande peuvent être mis en œuvre avec le système de régulation d’ambiance combinable :
Raccordement simple par le bus RC interne sur connecteur RJ-9
Unités de commande d’ambiance L
on
W
orks
® d'autres marques via le bus L
on
Unités de commande d’ambiance basées sur le Web via HTTP
PCD7.
L630
PCD7.
L631
PCD7.
L632
Unités de commande d’ambiance
analogiques
Borniers
Longueur de câble 10 m maxi.
Sonde de température
NTC 10 kΩ
Réglage de consigne
---
Potentiomètre 10 kΩ | linéaire
Bouton de présence
---
---
Contact contre masse
Retour de marche
---
---
LED
PCD7.
L640
PCD7.
L641
PCD7.
L642
PCD7.
L644
Unité de commande d’ambiance
digitale
Bus RC
Longueur de câble 50 m maxi.
Sonde de température
•
•
•
•
Réglage de consigne
•
•
•
•
Bouton de présence
---
•
•
•
Retour de marche
---
•
•
•
Commande de ventilateur
---
---
•
•
Menu d'affichage pour :
fonctions CVC
---
---
---
paramétrables
Lumières et stores
---
---
---
paramétrables
PCD7.L645W/B
Dimensions et possibilités de montage
PCD7.L645W/B - Unité de
commande d'ambiance
avec écran tactile de 3.2
”
Bus RC
Longueur de câble 10 m maxi
Commande pour valeur de consigne, ventilateur, lumière,
stores et présence
Lorsque, par exemple, une fonction ne doit pas être affichée,
l'accès à certains menus peut être protégé par mot de passe et
masqué.
Un système d'ajustement automatique du rétro-éclairage en fonc-
tion de la luminosité dans la pièce permet un confort de lecture
optimal.
Un temporisateur de veille d'écran permet de régler après com-
bien de temps l'écran s'assombrit suite à la dernière action.
Touches étoile permettant de définir des réglages utilisateur et d’y
accéder si besoin en appuyant sur une touche (jusqu'à 4 scénarios
prédéfinis peuvent être enregistrés)
PCD7.L645W : Boîtier blanc (Pantone Q 716-3-5), 1 panneau
avant blanc et 1 panneau avant en aluminium
PCD7.L645B : Boîtier noir (RAL 9011), 1 panneau avant noir
et 1 panneau avant en aluminium
Certains projets nécessitent un design
individuel tant au niveau de la forme que
de la couleur. Le PCD7.L645W/B offre la
possibilité de remplacer le panneau avant.
Un plan permettant la fabrication de
ses propres panneaux avant se trouve
dans le manuel 27-605 à la page 8-1.
Dimensions et possibilités de montage
PCD7.L63x, PCD7.L64x, PCD7.L651, PCD7.L663
Couleur du boîtier : RAL 9016
Embase
