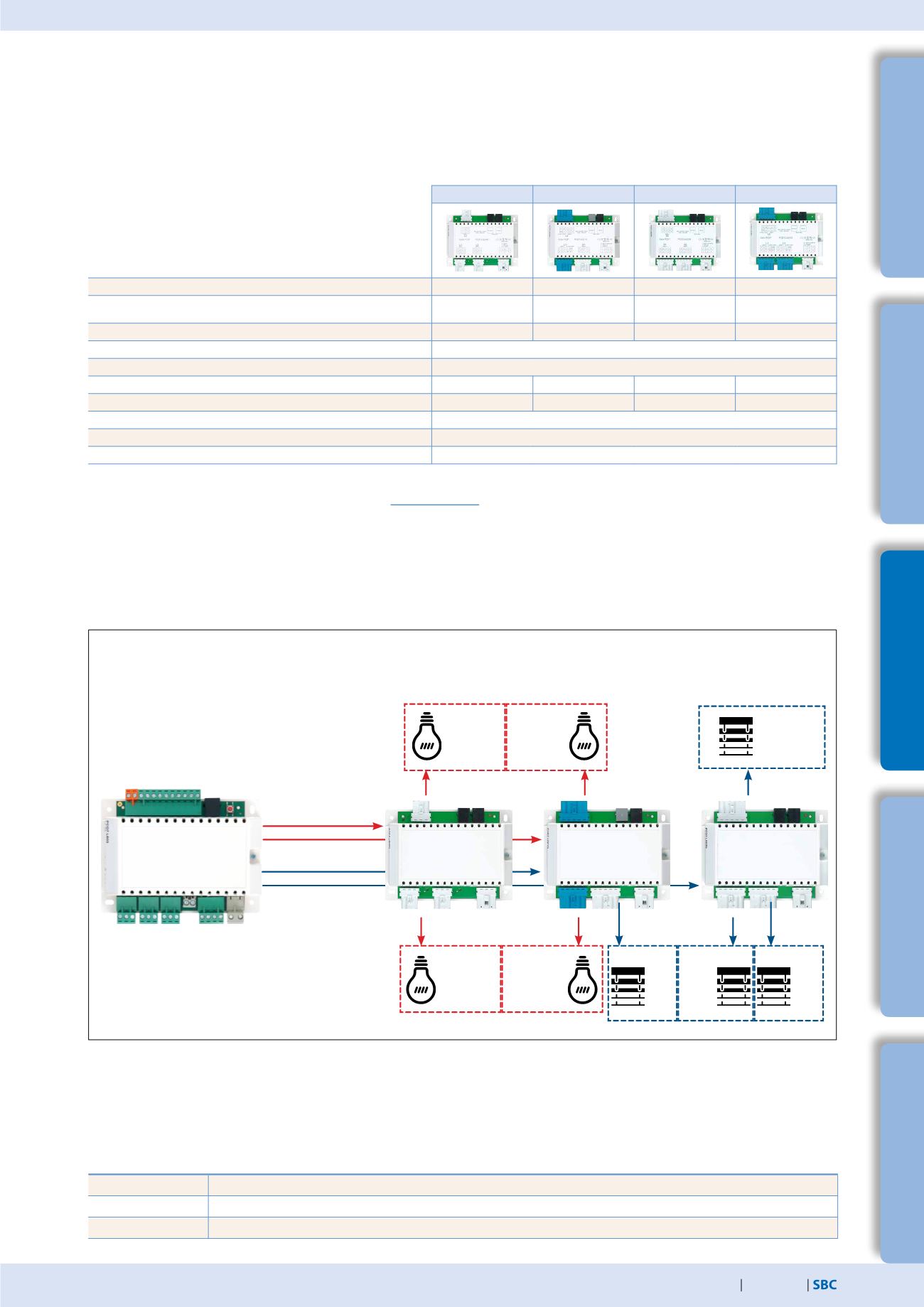

Régulateurs d’ambiance spécialisés
1
Automatisation
5
Composants d'armoire
électrique
4
Enregistrement
de consommations
2
Commande
et surveillance
3
Régulateurs d’ambiance
spécialisés
PCD7.
L620N
PCD7.
L621N
PCD7.
L622N
PCD7.
L624N
S'il y a plusieurs modules d'extension du même type, il est
possible, pour chaque régulateur d'ambiance, de piloter des
sorties identiques dans des groupes similaires.
Sorties éclairage ON/OFF, 1 relais 230 VAC/2 A par sortie
1)
3×: L1, L2, L3
Sorties variation d'éclairage, 1 relais 230 VAC/2 A
1)
et sortie 1 à 10 V maxi. 3 mA
2× : L3, L4
3×: L1, L2, L3
Sorties moteur, 2 relais 230 VAC/2 A par sortie
2)
1×: S4
3×: S1, S2, S3
Alimentation
230 VAC
Consommation maxi via la bornier d’alimentation
6 A
Entrées de contacts sans potentiel
---
---
---
---
Connexion du bus RC
•
•
•
•
Protection
IP 20
Dimensions
132 × 95 × 45 mm
Plage de température
5 à 45°C, 80% r. H.
1) Courant de démarrage < 60 A pendant moins de 2 ms
2) Courant de crête < 4 A pendant moins de 20 ms
Livré sans connecteur. Les informations sur les références Wieland figurent sur
.
Modules lumières et stores destinés à l’extension de la régulation de locaux
Commande groupée lumières et stores
Les modules d’extension pour lumières et stores sont pilotés par commande groupée. Une application de gestion d'ambiance lumi-
neuse se compose de quatre groupes distincts pour chaque régulateur. Chaque sortie peut être affectée à un ou plusieurs groupes. Les
quatre groupes d’éclairage peuvent s’allumer ou s’éteindre ensemble ou séparément. Les quatre groupes de stores peuvent monter ou
descendre indépendamment l’un de l’autre.
Exemple d’affectation d’une sortie à un groupe
Accessoires
PCD7.L672
Câble de raccordement régulateur d’ambiance/modules d’extension RJ11/RJ9, 0.3 m
PCD7.L672-10
Câble de raccordement régulateur d’ambiance/modules d’extension RJ11/RJ9, 10 m
PCD7.L672-50
Câble de raccordement régulateur d’ambiance/modules d’extension RJ11/RJ9, 50 m
Groupes lumières
Commandes pour lumières
■
Groupes 1 à 4
allumés / éteints
■
Seulement
Groupe
1 allumé / éteint
■
Seulement Groupe 2 allumé / éteint
■
Seulement Groupe 3
allumé / éteint
■
Seulement groupe 4 allumé / éteint
Commandes pour stores
■
Groupes 1 à 4 –montée/descente
■
Seulement
Groupe
1
– montée/descente
■
Seulement Groupe 2 – montée/descente
■
Seulement Groupe 3 – montée/descente
■
Seulement Groupe 4 – montée/descente
Groupes stores
Store 2
Groupe 4
Store 1
Groupe 1
Store 3
Groupe 2
Store 4
Groupe 3
Lampes 1
Groupe 1
Lampes 3
Groupe 2
Lampes 2
Groupe 3
Lampes 4
Groupe 4
Régulateurs
d'ambiance
L2
PCD7.L620N
L1 / L3
L3
PCD7.L621N
L4 / S4
S2
PCD7.L622N
S1 / S3
Associés à un régulateur d'ambiance PCD7.L60x-1, les modules d'extension PCD7.L62xN peuvent gérer l'éclairage naturel (montée/des-
cente de stores) et artificiel (allumage/extinction et variation de lumière) des locaux. Il est également possible de reparamétrer la rampe
de variation d'éclairage ou le temps de rotation des lamelles de stores via FBoxes. Les commandes peuvent être exécutées manuellement,
à l'aide d'un boîtier d'ambiance, ou automatiquement, avec le détecteur de présence PCD7.L665/6, ou encore via S-Bus, à partir du pro-
gramme PG5. Il est ainsi possible d'économiser de l'énergie grâce à une régulation d’ambiance interprofessionnelle.
Remarque concernant les sorties d'éclairage
Quand le module d'extension PCD7.L621N est couplé au module d'extension PCD7.L620N ou PCD7.L624N sur un seul régulateur d'am-
biance, la sortie L3 ne peut être commutée qu'au sein du même groupe. Il en va de même des sorties L1, L2 et L3 quand les modules
d'extension PCD7.L620N et PCD7.L624N fonctionnent sur un seul régulateur.
