PCD1.M2xx0
PCD3.F261
PCD2.F2610
PCD1.F2611-C15
Kommunikation & Interaktion
2.6.7
DALI
Feldbusmodul für Beleuchtungssysteme
Bitte beachten Sie die Hinweise zur PCD-Firmware-Version und zu PG5-Version auf der Supportseite.

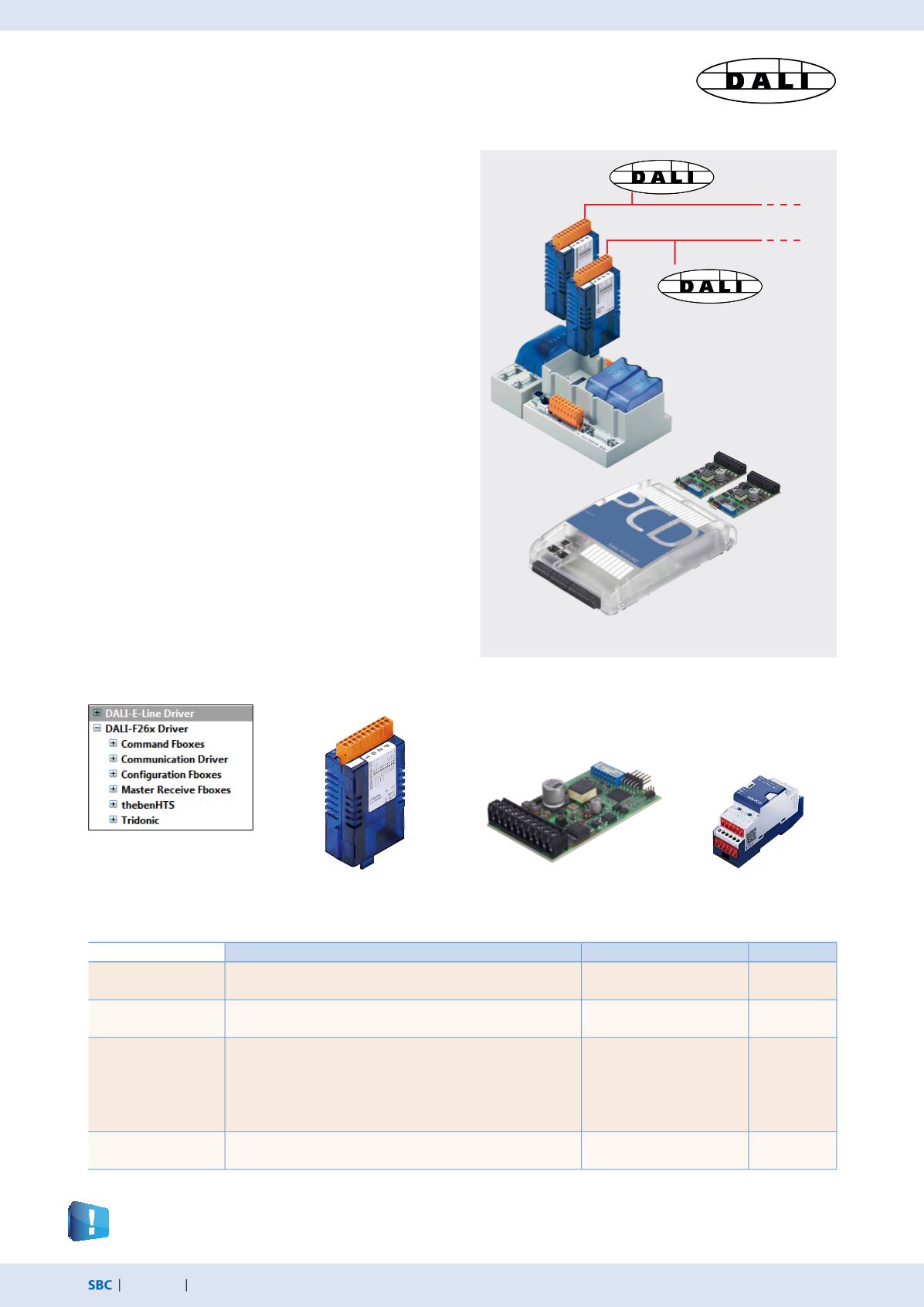

Schnittstellenmodul DALI Master
DALI ist ein Kommunikationssystem zur Lichtsteuerung,
genormt nach IEC62386-101/102. Die Installation ist einfach.
Der DALI-Bus benötigt lediglich 2 ungeschirmte Leitungen, die
im gleichen Kabel zusammen mit der Spannungsversorgung,
üblicherweise 230 V geführt werden können.
Die Lampenparameter sind genormt. Somit verfügen alle Vor-
schaltgeräte unabhängig vom Leuchtmittel über die gleichen
Parameter zum Dimmen, Gruppieren und Scenen.
Das DALI-Master-Modul ist inklusive der Bus-Spannungsversor-
gung für bis zu 64 DALI-Teilnehmer ausgelegt. Die umfangreiche
PG5-FBox Bibliothek stellt Funktionsbausteine zu
Inbetriebnahme, Betrieb und Service für das SPS-Programm zur
Verfügung. Externe Softwaretools oder zusätzliche Komponen-
ten sind nicht erforderlich.
Mit dem PCD1.F2611-C15 E-Line DALI-Modul lassen sich bereits
erste kleinere DALI-Regelungen realisieren. Detaillierte Informa-
tionen über diesen Kleinstcontroller sind im E-Line-Kapitel zu
finden.
Bestellangaben
Typ
Beschreibung
Anwendungshinweis
Gewicht
PG5–DALI F26x
PG5–DALI-Kommunikations-Bibliothek zur Anbindung
von DALI-Lichtsteuersystemen
–
–
PCD3.F261
DALI-Master-Interface für bis zu 64 DALI-Teilnehmer
inkl. Bus-Spannungsversorgung (200 mA/12…13.5 V)
PCD3.Mxxx0: EA-Slot 0-3
PCD3.T666: EA-Slot 0-3
80 g
PCD2.F2610
DALI-Master-Interface für bis zu 64 DALI-Teilnehmer
inkl. Bus-Spannungsversorgung (200 mA/12…13.5 V)
PCD1.M2110R1: EA-Slot 0
PCD1.M2xx0: EA-Slot 0-1
PCD1.M4260: EA-Slot 0-1
PCD2.M4560: EA-Slot 0-3
PCD2.M5xx0: EA-Slot 0-3
60 g
PCD1.F2611-C15
DALI-Master-Interface für bis zu 64 DALI-Teilnehmer
inkl. Bus-Spannungsversorgung (200 mA/13…15.5 V)
–
130 g
PG5–DALI F26x-FBox Bibliothek
Inkl. DALI-Bus-
Spannungsversorgung
