Automationsstationen – Saia PCD1
5
Schaltschrank-
komponenten
4
Verbrauchsdaten
erfassung
3
Dedizierte
Raumregler
2
Bedienen und
Beobachten
1
Automations-
stationen

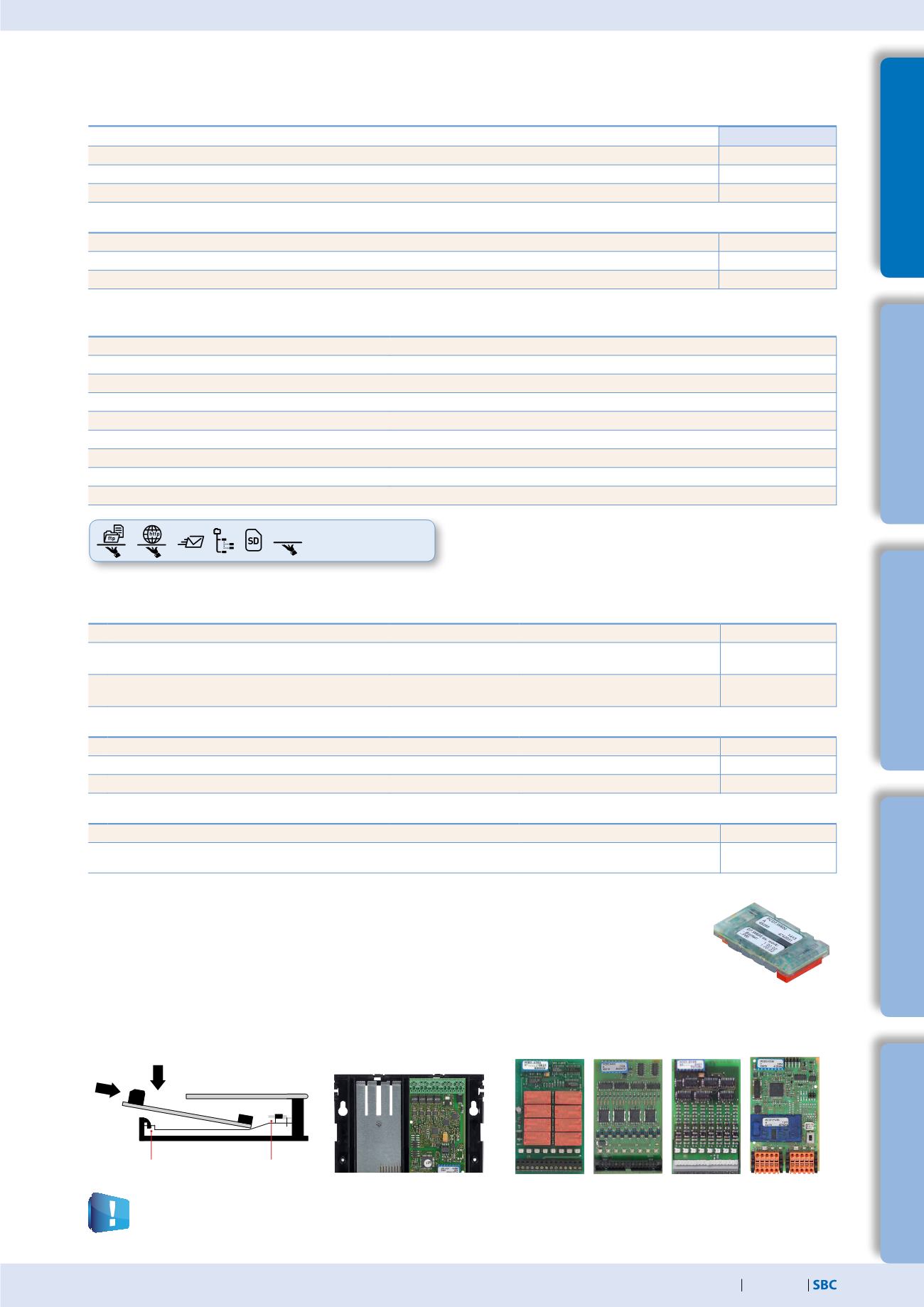

Übersicht Saia PCD1.Room (PCD1.M2110R1)
On-Board Ein-/Ausgänge
Eingänge
6 Digitaleingänge (4 + 2 Interrupts)
15…30 VDC, 3 ms / 0.2 ms Eingangsfilter
Klemme X1
2 Analogeingänge auswählbar über DIP-Schalter
–10…+10 VDC, 0…±20 mA,
Pt1000, Ni1000, Ni1000 L&S, 0…2.5 kΩ, 12 Bit Auflösung
Klemme X1
4 Analogeingänge auswählbar über DIP-Schalter
0…10 VDC, 0(4)…20 mA, Pt1000, Pt 500, Ni1000,
14 Bit Auflösung
EA1
Ausgänge
4 Digitalausgänge
24 VDC / 0.5 A
Klemme X0
1 PWM-Ausgang
24 VDC / 0.2 A
Klemme X0
2 Analogausgänge auswählbar über PG5
0…10 VDC oder 0(4)…20 mA, 12 Bit Auflösung
EA1
wählbar/einstellbar über PG5
4 Digitalein- oder Ausgänge
24 VDC / Daten wie Digitaleingänge bzw. Digitalausgänge
Klemme X0
1 Watchdog Relais oder als Schliesskontakt
48 VAC oder VDC, 1 A
bei DC-Schaltspannung eine Freilaufdiode über die Last schalten
Klemme X3
Allgemeine Daten
Betriebsspannung
24 VDC, –20/+25% max. inkl. 5%Welligkeit (gemäss EN/IEC 61131-2)
Batterie für Datensicherung (austauschbar)
Lithium-Batterie mit einer Betriebsdauer von 1 bis 3 Jahren
Betriebstemperatur
0…55 °C
Abmessungen (B × H × T)
142 × 226 × 49 mm
Montageart
2× Hutschienen nach DIN EN 60715 TH35 (2 × 35 mm) oder auf ebener Fläche
Schutzart
IP 20
Belastbarkeit 5 V/+V(24 V) intern
max. 500 mA/200 mA
Leistungsaufnahme
typisch 12 W
Automation Server
Flashspeicher, Dateisystem, FTP undWeb-Server, E-Mail, SNMP
Auf dem Steckplatz E/A1 funktioniert nur ein PCD2.W525-Modul, welches im Auslieferungszustand bereits mitgeliefert wird.
Wird das Modul herausgenommen, geht die Steuerung auf Stop!
Steckbare E/A-Module für Steckplatz E/A0
Für die Saia PCD1-Reihe werden die Module, die bereits bei der PCD2.M5-Reihe aufgeführt sind (Kapitel 1.4), verwendet.
Speicher und Dateisystem
Typ:
PCD1.M2110R1
Programmspeicher, DB/Text (Flash)
256 kByte
Arbeitsspeicher, DB/Text (RAM)
128 kByte
Benutzer-Flash-Dateisystem onboard
8 MByte
Integrierte Kommunikation
Ethernetanschluss (2 Port Switch)
10/100 MBit/s, fullduplex, autosensing, autocrossing
ja
USB-Anschluss
USB 1.1 Device 12 MBit/s
ja
RS-485
(Klemme X3) bis zu 115 kBit/s
ja
Technische Daten
Automation Server
im Basisgerät
integriert
Halteklinke
Bus-Stecker
EA 0 EA 1
Analoges Ausgangsmodul Saia PCD7.W600
Dieses Modul verfügt über 4 analoge Ausgänge 0…+10 V mit 12 Bit Auflösung und ist ausschliesslich für die
Nutzung mit den neuen PCD1 CPUs (PCD1.M2xx0, PCD1.M0160E0, PCD1.M2110R1) bestimmt. Es wird wie die
PCD7.F1xxS Kommunikationsmodule auf den Steckplatz A der PCD1 CPU gesteckt.
