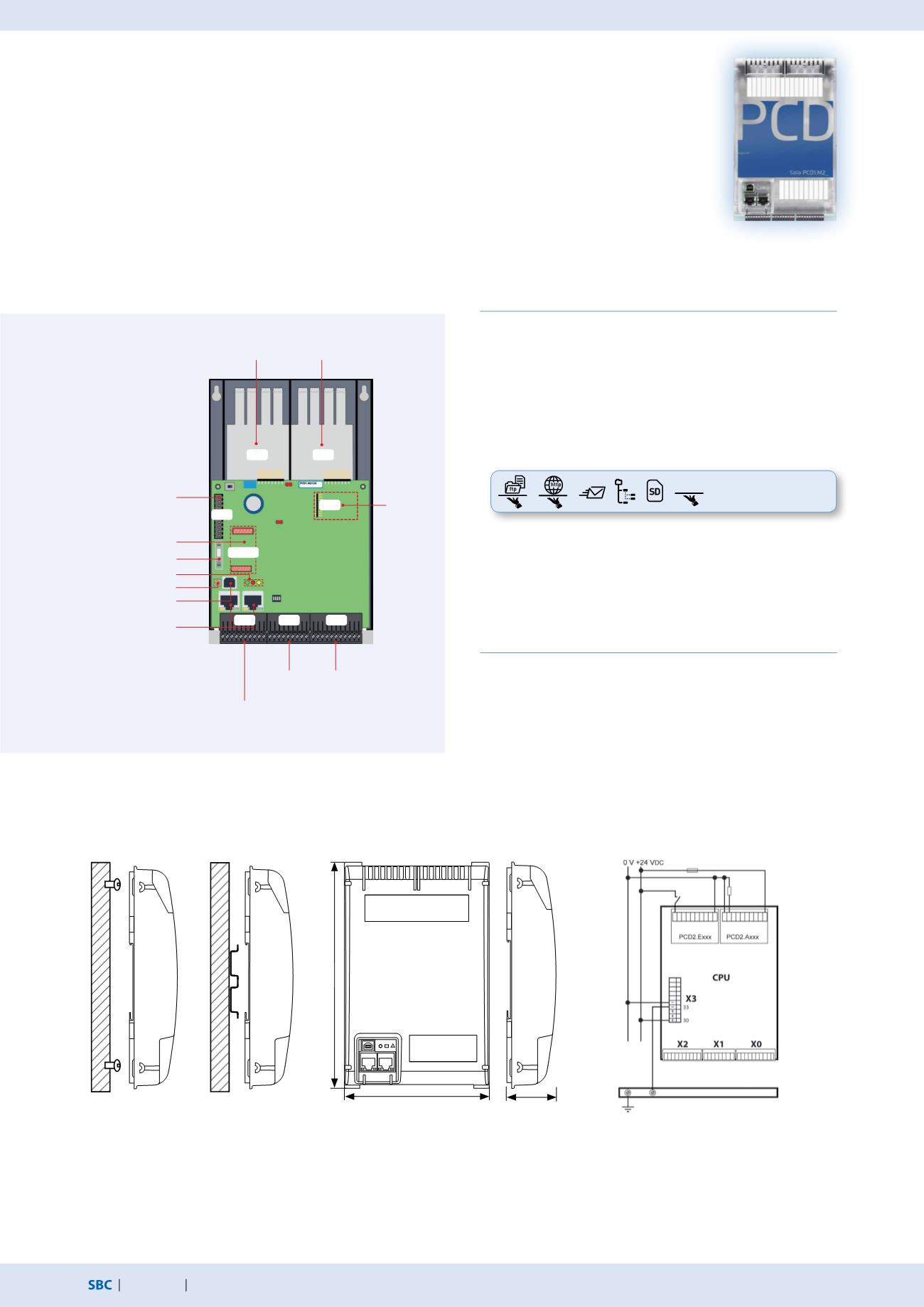

Automationsstationen – Saia PCD1
1.5.1
Saia PCD1.M2xxx Steuerung
Die Saia PCD1.M2xxx-Reihe ist eine Kleinsteuerung, welche ergänzend zu den zwei freien E/A-Steck-
plätzen, über steckbare Kommunikations- oder E/A-Module, bereits über integrierte E/A‘s verfügt. Die
Web-/IT-Funktionalität, der onboard Speicher, die Vielfalt an Standard-Kommunikationsschnittstellen
sowie die Erweiterungsmöglichkeiten bieten gute Lösungen für kleine bis mittlere Anlagen.
Geräteaufbau
Montage
Abmessungen
Stromversorgungs- und Anschlusskonzept
Weitere Hinweise sind im Kapitel Saia PCD3 Strom-
versorgung und Anschlusskonzept sowie im Handbuch
26-875 beschrieben
auf ebener Fläche
auf zwei Hutschienen
(2 × 35 mm nach
DIN EN 60715 TH35)
kompakte Masse:
142 × 236 × 49 mm
Typen
PCD1.M2160
mit Ethernet TCP/IP und
erweitertem Speicher
PCD1.M2120
mit Ethernet TCP/IP
PCD1.M2020
ohne Ethernet TCP/IP
Systemeigenschaften
Bis zu 50 Ein-/Ausgänge
Dezentral erweiterbar mit RIO PCD3.T66x bzw. PCD3.T76x
Bis zu 8 Kommunikationsschnittstellen
USB- und Ethernet-Schnittstelle onboard
Grosser onboard Speicher für Programme (bis 1 MByte)
und Daten (bis 128 MByte Dateisystem)
Automation Server für die Integration in Web-/IT-Systeme
SNMP
Automation Server
im Basisgerät
integriert
Steckplatz
für
Speicher-
module
Klemmen für integrierte
Ein- und Ausgänge
Klemmen für optionalen
Anschluss (Slot A)
2 freie Steckplätze mit SPI (schneller serieller Bus)
für E/A- oder Kommunikationsmodule
Spannungs-
versorgung 24 VDC
Watchdog Relais
RS-485-Schnittstelle
Ethernetanschluss
(2 Port Switch)
USB-Anschluss
Betriebs-LEDs
Steckplatz für
Kommunikations-
schnittstellen
Batterie
RUN/STOP-Taste
Speisung
Erdungsschiene
1.5mm
2
/max.25cm
EA0
EA1
