PCD
1
E-Line
Automationsstationen –
E-Line
Das Modul mit einer Gehäusebreite von 105 mm (6 TE) kann über RS-485 angesteuert
werden. Es erlaubt zum Beispiel eine Einzelraumregelung mit gängigen Raumauto-
mationskomponenten. Es lassen sich Steuerungsaufgaben aus den Bereichen HLK
und Elektrogewerk beliebig kombinieren. Über die vielfältigen Eingänge werden alle
relevanten Sensoren zur Messung von Temperatur, Luftfeuchtigkeit, CO
2
, VOC und
digitalen 24 VAC /VDC-Signalen erkannt. Die Triac- und 0…10 V-Ausgänge ermöglichen
die geräuschlose Einstellung von Ventilen. Fan-Coil-Geräte können ebenfalls direkt
angesteuert werden.
Systemeigenschaften
8 digitale Eingänge
4 analoge Eingänge, einzeln über Software konfigurierbar
4 analoge Ausgänge
4 Triac-Ausgänge
4 Relais-Ausgänge
Galvanische Trennung zwischen Speisung, Bus und E/As
Steckbare Anschlussklemmen, mit Klappen geschützt
Status LEDs auf der Front
RS-485, USB und NFC-Schnittstelle (bei PCD1.G3601-C15 zusätzlich 1× RS-485)
Frei programmierbar mit Saia PG5®

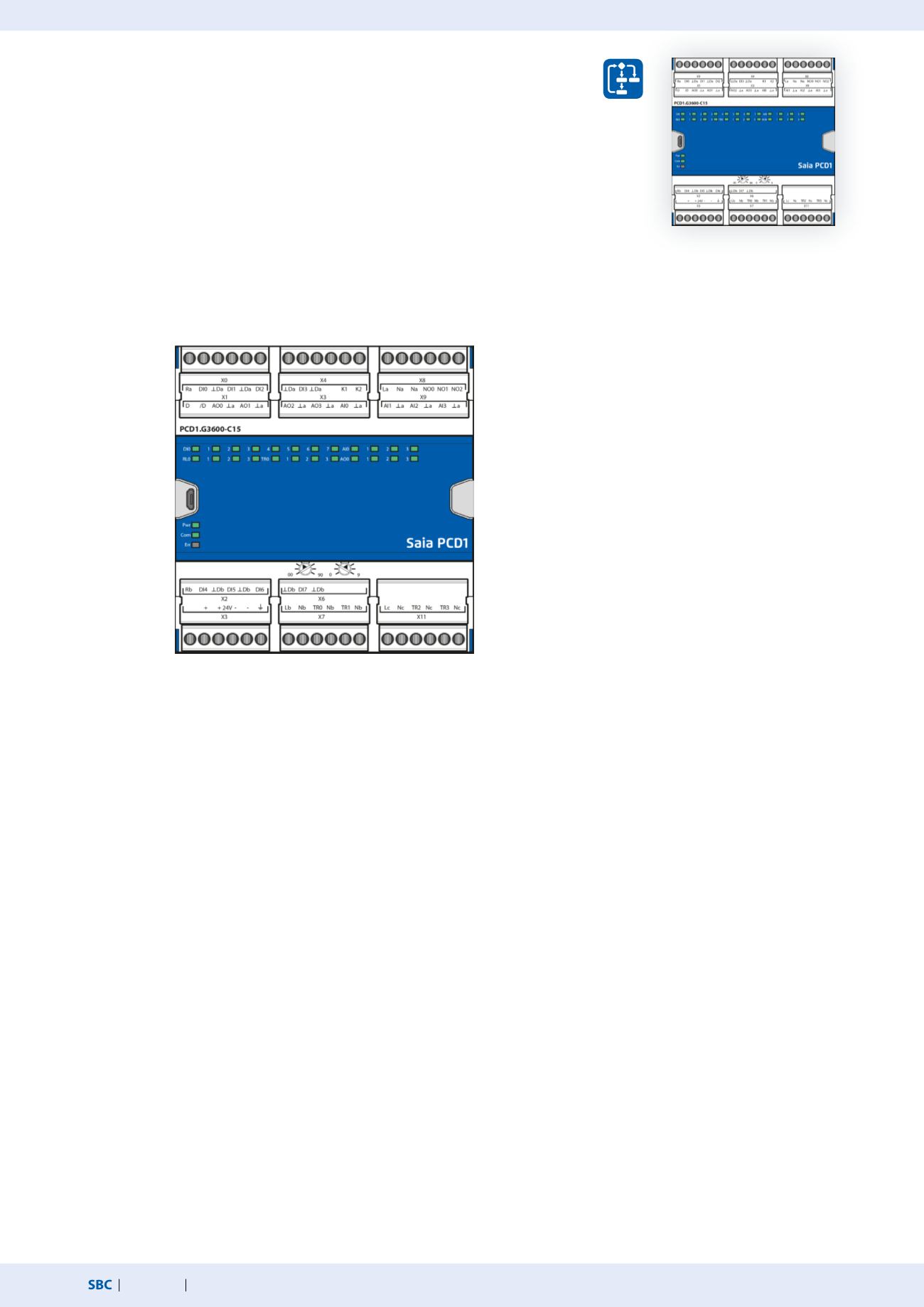

Saia PCD1.G360x-C15 (Raummodul)*
Geräteaufbau
RS-485
Schnittstelle
USB
Schnittstelle
4 Relais
Ausgänge
4 analoge
Ausgänge
Adressschalter
Speisung
4 digitale
Eingänge
System
LEDs
Status
LEDs
4 digitale
Eingänge
4 analoge
Eingänge
*
In Vorbereitung, siehe Kapitel C2 «Produktstatus»
4 Triac
Ausgänge
