Saia PCD1 E-Line Systemübersicht
Die Saia PCD1 E-Line Reihe wurde speziell für den Einbau in der Elektrounter-
verteilung entwickelt. Durch die kompakte Bauform wird eine Automation auf
geringstem Raum erreicht. Die Zweidraht-Busverbindung zwischen den einzelnen
Modulen ermöglicht sowohl zentrale als auch dezentrale Automation über bis zu
1000 m Entfernung. Die Module sind nach IEC 61131-2 in industrieller Qualität
konstruiert und gefertigt. Die freie Programmierbarkeit und Integration von
Web+IT-Technologien ermöglicht eine nachhaltige Automation über den gesam-
ten Lebenszyklus von Anlagen und Liegenschaften.

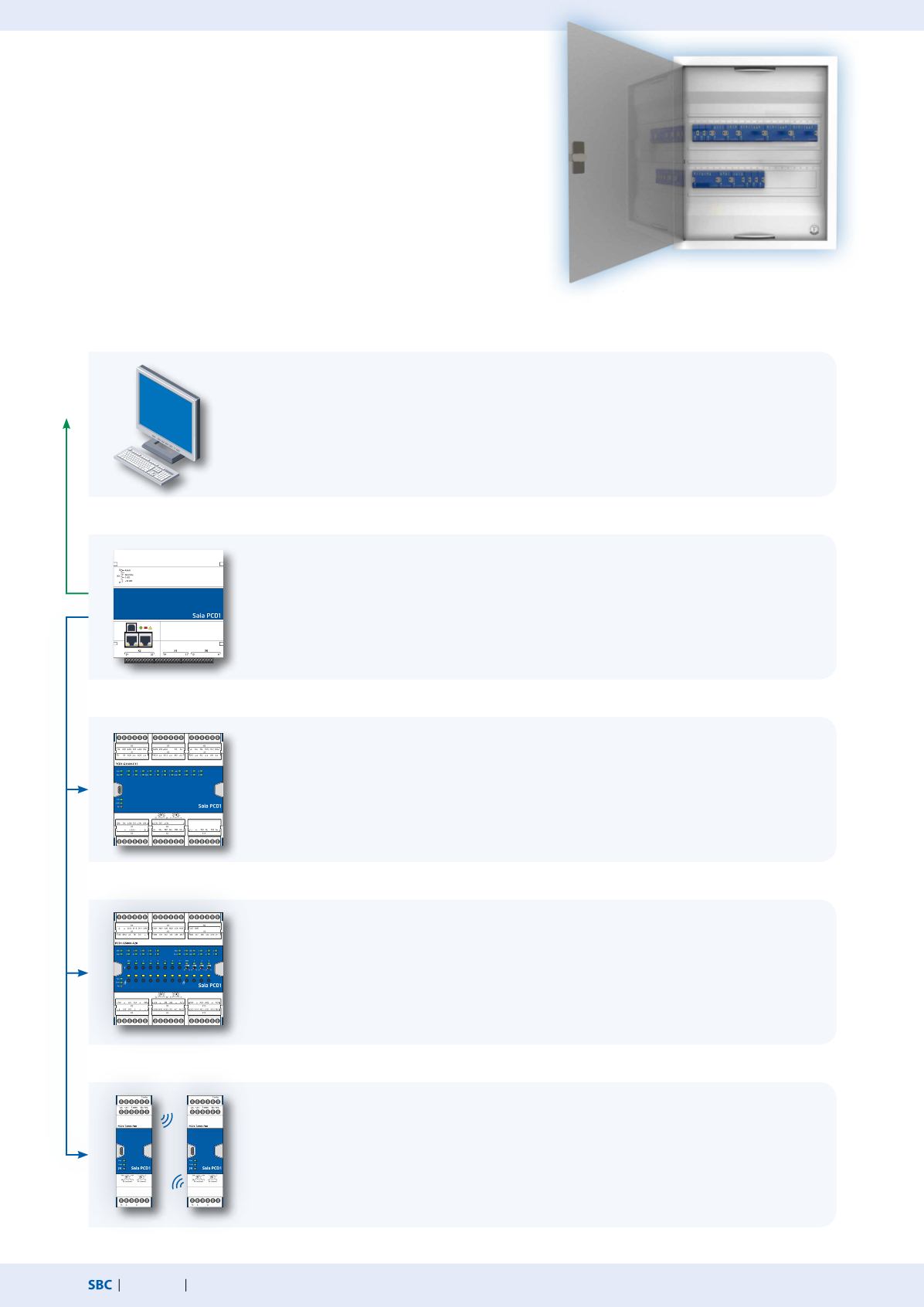

Leitsystem
Visualisieren und steuern der angeschlossenen Komponenten ist ein wichtiger Punkt in der Auto-
mation. Für kleine Applikationen kann hierfür direkt der Webserver die Aufgaben des Leitsystems
übernehmen.
Bei komplexeren Projekten werden Daten über Standardkommunikationsprotokolle wie zum Beispiel
BACnet an ein Leitsystem übermittelt. Das Leitsystem Saia Visi.Plus® eignet sich dafür.
Steuerung
Die Saia PCD® Steuerung fungiert als Master für die angehängten Module. Sie kann dabei sowohl
komplexere Regelungen übernehmen, als auch die Schnittstelle zur Leitebene bilden. Der integrierte
Automation Server und die Web+IT Funktionen können dabei direkt genutzt werden, um die Regelung
über Web Panel oder Browser zu visualisieren. Durch die Unterstützung zahlreicher Protokolle wie
BACnet, L
on
, Modbus usw. ist die Saia PCD® die ideale Schnittstelle zu weiteren Gewerken.
Programmierbare E/A Module
Die mit Saia PG5® frei programmierbaren E/A Module der Saia PCD1 E-Line Reihe ermöglichen einen
autonomen sicheren Betrieb der Module, auch wenn die Kommunikation zur Masterstation unterbro-
chen wird. So ist die lokale Funktion z.B. eines Raumes jederzeit gewährleistet. Die Module werden mit
Saia PG5® über die Mastersteuerung oder direkt über USB programmiert.
E/A Module
Die PCD1 E-Line E/A Module ermöglichen durch die Busverbindung sowohl zentrale Automation im
Schaltschrank als auch dezentrale Verteilung der Komponenten. Durch die implementierte Vorrang-
bedienung können sie schnell in Betrieb genommen werden.
Kommunikationsmodule und Gateways
Über Kommunikationsmodule werden Module verschiedenster Hersteller in das System integriert.
Das RS-485 Funk Gateway erlaubt dabei auch drahtlose Ankopplung von Modulen.
