E-Line
Automationsstationen –
E-Line

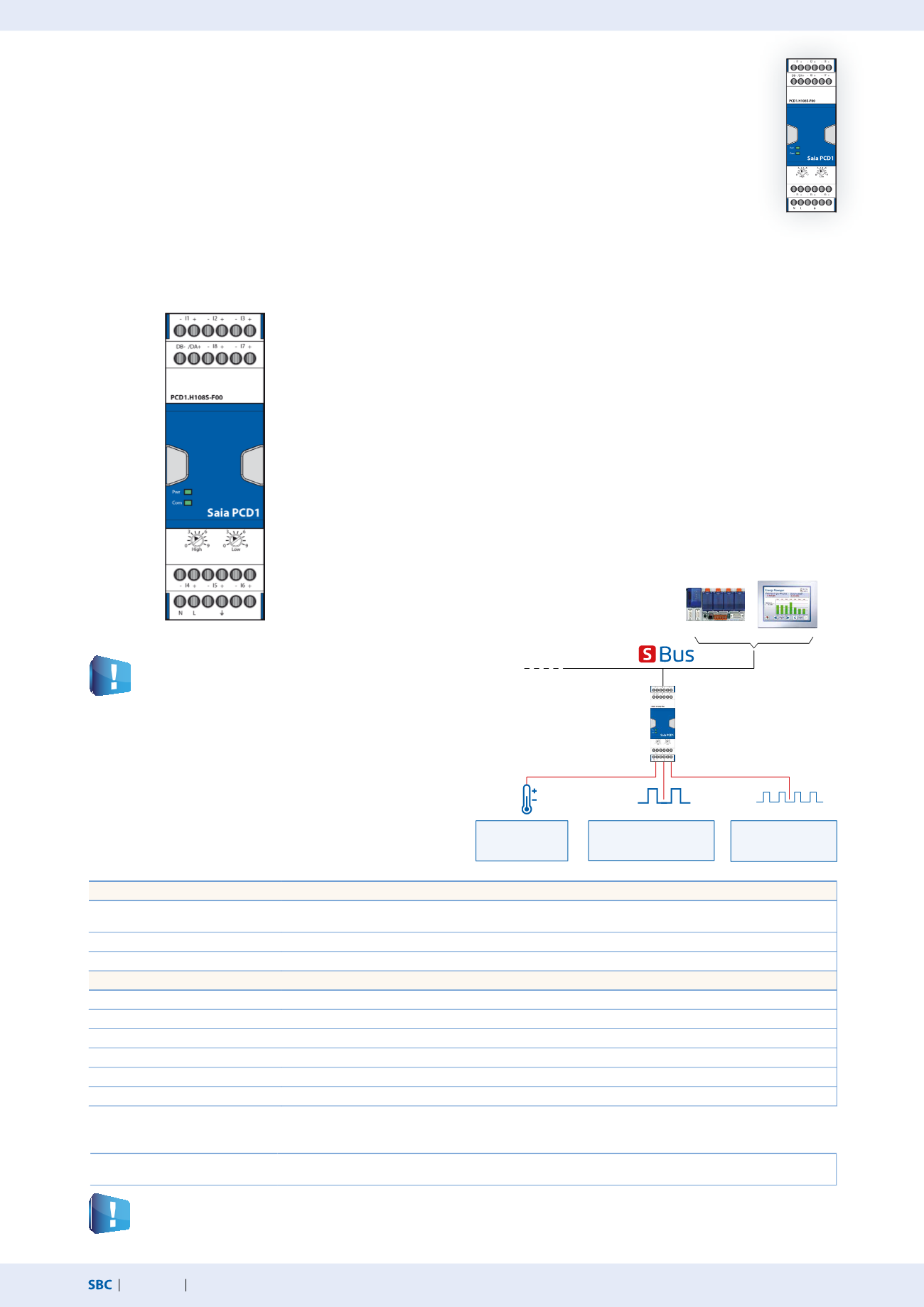

Saia PCD1.H108S-F00 (S0-Impulszähler mit 8E)*
Die PCD1.H108S-F00 Module können neben den klassischen S0-Pulsen auch direkt Temperaturen von PT1000
Sensoren erfassen sowie das SBC eigene unidirektionale S0+ Protokoll einlesen und auswerten, welches über
den S0-Ausgang gesendet wird. Die Eingänge des S0-Impulszählers können direkt mit PT1000 Temperatursen-
soren beschaltet werden oder auch mit dem S0+ Protokoll. Die Detektierung des angelegten Mediums erfolgt
jeweils automatisch. Der S0-Impulszähler PCD1.H108S-F00 ermöglicht eine effiziente Übertragung, Auswertung
undWeiterleitung von Energiedaten ohne zusätzliche komplizierte Kopplermodule, direkt an die S-Monitoring-
Lösungen von SBC.
1.5.5
Kommunikations- und Zählmodule
Systemeigenschaften
8 Multifunktionseingänge
Direkter Anschluss von PT1000 Temperatursensoren
Einlesen von S0-Pulsen
Einlesen des unidirektionalen Protokolls S0+
Automatische Einbindung ins S-Monitoring-System
Galvanische Trennung zwischen Speisung, Bus und Eingänge
Steckbare Anschlussklemmen, mit Klappen geschützt
Status LEDs auf der Front
NFC-Schnittstelle
Konfiguration und Steuerung mittels FBoxen
Anschlussbeispiel
Eingänge
8 Multifunktionseingänge
I1-I4: PT1000 Eingänge, –30…100°C, 0.5 °C Genauigkeit I1-I8: S0 Eingänge nach IEC62053−31 (S0-Norm)
Die Eingänge können auch das SBC eigene unidirektionale Protokoll S0+ einlesen
Das unidirektionale Protokoll S0+ ist eine kosten-
günstige Möglichkeit, um die Messdaten über den
S0-Ausgang auszugeben. Die SBC Energiezähler
mit S0-Ausgang können das unidirektionale Protokoll S0+
ausgeben. Über den S0-Ausgang werden dann zyklisch die
Messdaten ausgegeben.
Diese Funktionalität ist in folgenden Geräte integriert:
ALD1D5FU0KAxA00:
1ph direktmessend, 230 VAC, 32 A
ALE3D5FU1KCxA00:
3ph direktmessend, 230 / 400 VAC, 65 A
AWD3D5WU0MCxA00: 3ph Wandlerzähler, 230 / 400 VAC, 5 A
Technische Daten
Schnittstellen
Kommunikationsschnitstelle
RS-485 mit galvanischer Trennung
Baudrate: 2400, 4800, 9600, 19‘200, 38‘400, 57‘600, 115‘200 Bit/s (Autobauding)
Adressschalter für S-Bus Adresse
Zwei Drehschalter 0…9
Serviceschnittstelle
NFC (near field communication)
Allgemeine Daten
Speisespannung
230 VAC, −20/+15%, (50 Hz)
Galvanische Trennung
500 VDC zwischen Stromversorgung und RS-485 sowie zwischen Stromversorgung und Eingängen
Abmessungen
Gehäusebreite 2 TE (35 mm), Elektroschaltschrankkompatibel (nach DIN 43880, Baugrösse 2 × 55 mm)
Montageart
Hutschiene nach DIN EN 60715 TH35 (1 × 35 mm)
Umgebungstemperatur
Betrieb: 0…+55 °C ohne Zwangsbelüftung Lagerung: −40…+70 °C
Leistungsaufnahme
< 4 W
Dieses Modul wird das PCD7.H108S Modul ablösen
Geräteaufbau
3 Multifunktions
eingänge
Temperatur-
eingänge für
PT1000-Sensoren
S0-Pulseingänge zum an-
schliessen aller Geräte
mit S0-Pulsausgang
Einlesen des SBC eige-
nen unidirektionalen
Protokolls (S0+)
S0-Puls
S0+ Protokoll
*
In Vorbereitung, siehe Kapitel C2 «Produktstatus»
RS-485
Schnittstelle
Adressschalter
Speisung
System
LEDs
5 Multifunktions
eingänge
