Automationsstationen –
E-Line

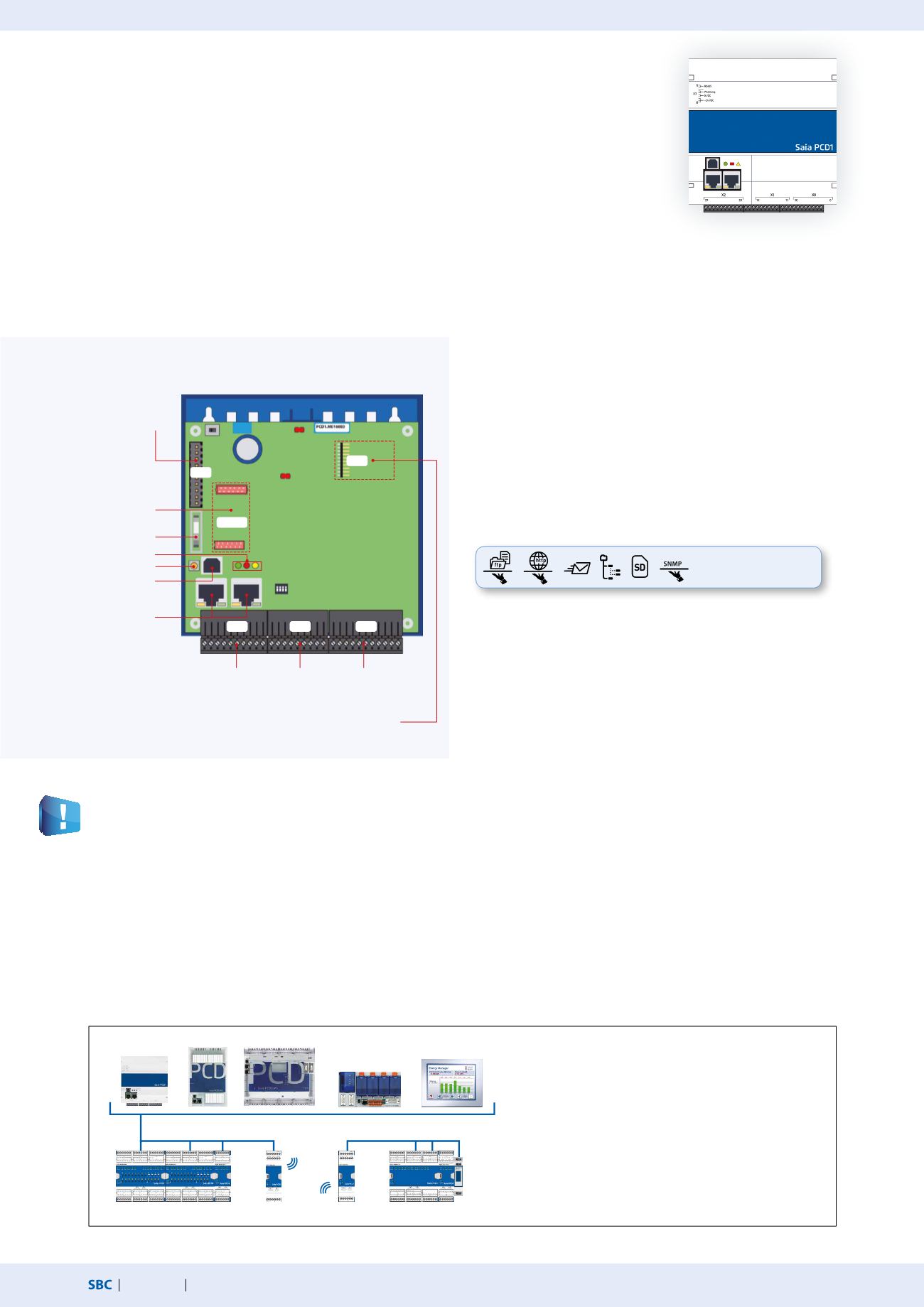

Geräteaufbau
Spannungsversorgung 24 VDC
Watchdog Relais
RS-485-Schnittstelle
Klemmen für integrierte
Ein- und Ausgänge
Klemmen für optionalen
Anschluss (Slot A)
Ethernetanschluss
(2 Port Switch)
USB-Anschluss
Betriebs-LEDs
Steckplatz für
Kommunikations-
schnittstellen
Batterie
RUN/STOP-Taste
Steckplatz für Speichermodule
Als Steuerung für die E-Line-Module eignen sich alle Saia PCD® Steuerungen. Aufgrund der
Bauform wird die Saia PCD1.M0160E0 als Kopfstation empfohlen.
Saia PCD1.M0160E0 (E-Controller):
Der frei programmierbare E-Controller ist ein kompakter
Controller. Durch die elektroschaltschrankkompatible Bauform eignet sich der E-Controller für
den Einbau in die Elektroverteilung oder in engsten Räumen. Die PCD1.M0160E0 bietet neben
den bereits integrierten E/As, den Web+IT-Funktionen und der integrierten Schnittstellen wei-
tere Möglichkeiten zur Anbindung verschiedener Protokolle. Somit eignet sich dieser Controller
ideal als Kleinststeuerung, Kommunikationsgateway (z.B. EnOcean, KNX, BACnet…) oder für
Erfassung, Protokollierung und Verarbeitung von Verbrauchsdaten.
1.5.2
Saia PCD® Steuerungen für PCD1 E-Line
Systemeigenschaften
18 integrierte Ein-/Ausgänge
Dezentral erweiterbar mit E/A Modulen PCD1 bzw.
PCD3.T76x Smart RIO
Bis zu 4 Kommunikationsschnittstellen
USB- und Ethernet-Schnittstelle onboard
Grosser onboard Speicher für Programme (bis 1 MByte)
und Daten (bis 128 MByte Dateisystem)
Automation Server für die Integration in Web+IT-Systeme
Ein- / Ausgänge onboard
6 digitale Eingänge
2 analoge Eingänge
4 digitale Ausgänge
1 PWM Ausgang
4 konfigurierbare digitale Ein- / Ausgänge
1 Watchdog Relais / Schliesskontakt
Installationshinweise und Empfehlungen
Montage in der Elektroverteilung:
Die Saia PCD1.M0160E0 hat die Abmessungen von 142 × 142 × 61 mm ohne Klemmen
und Anschlüsse. Zur einwandfreien Montage wird ein Abstand oberhalb der DIN-Schiene von 55 mm und unterhalb von 75 mm
empfohlen.
Ethernetkabel:
Für den Einbau in die Unterverteilung wird ein abgewinkeltes oder flexibles Netzwerkkabel (Beispiel
SlimWire PRO) empfohlen. Mit dem Einbau eines herkömmlichen Netzwerkkabels kann die Montage der Abdeckung von
der Unterverteilung nicht gewährleistet werden.
Als Kopfstationen können neben den
PCD1.M0/PCD1.M2-Steuerungen auch
PCD2.M5-, PCD3.M3/5/6-CPUs sowie die
programmierbaren Micro Browser
Panel PCD7.D4xxxT5F verwendet werden.
Die Steuerung kann dabei übergeordnete
Regelprozesse bearbeiten, Daten sammeln,
verarbeiten und visualisieren sowie die
Schnittstelle zur Leitebene bilden.
Systemaufbau mit PCD1 E-Line Modulen und Saia PCD® Steuerungen
Automation Server
im Basisgerät
integriert
