Automationsstationen –
E-Line
Systemeigenschaften
Funkübertragung von RS-485 Schnittstellen
869 MHz Band
In Europa ohne Zulassung einsetzbar
Point zu Point, Multipoint oder als Repeater einsetzbar
Interne oder externe Antenne
Galvanische Trennung zwischen Speisung und Bus
Steckbare Anschlussklemmen, mit Klappen geschützt
Status LEDs auf der Front
NFC-Schnittstelle
Konfiguration und Steuerung mittels FBoxen

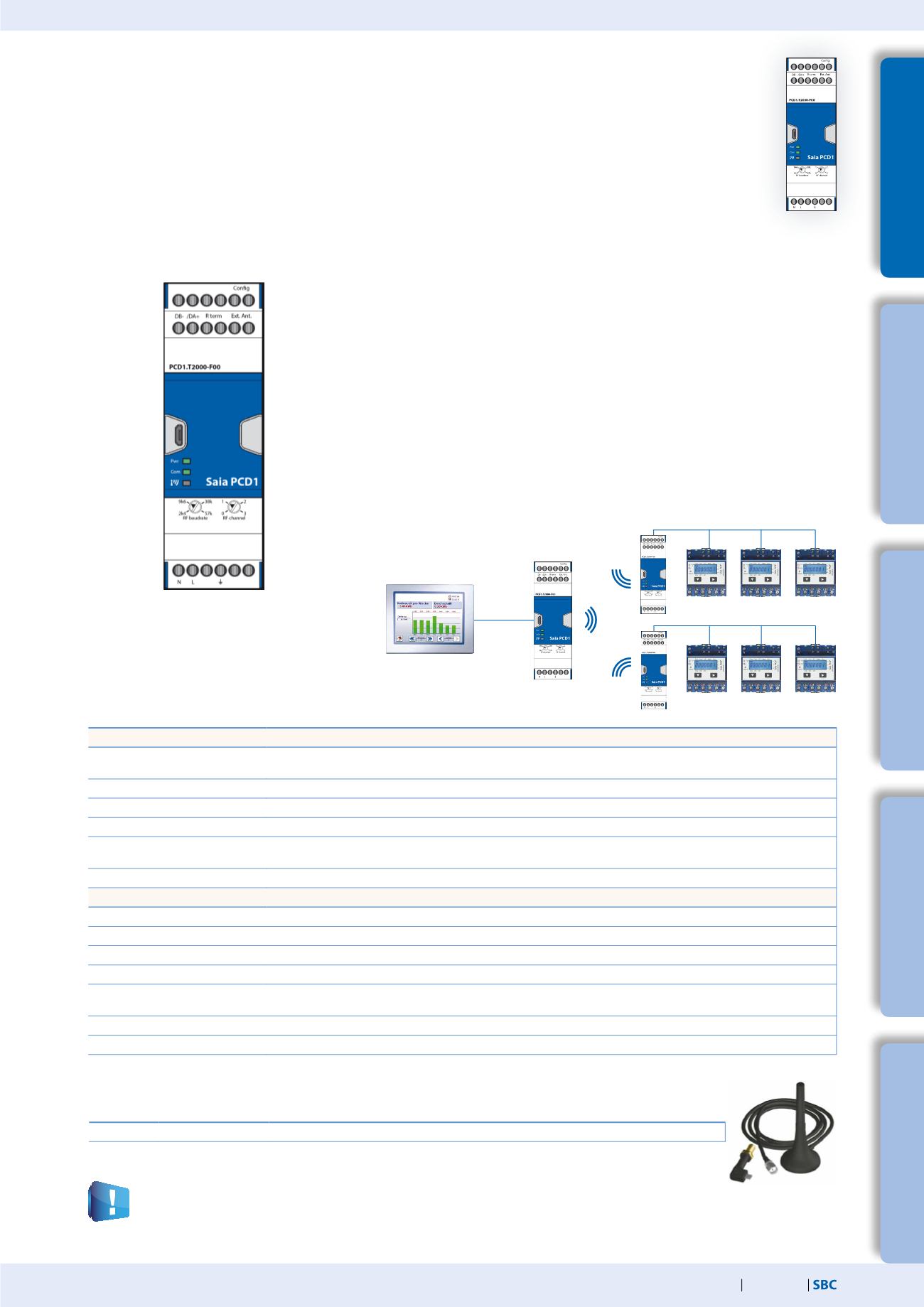

Saia PCD1.T2000-F00 (RF-Modem, RS-485)*
Das PCD1.T2000-F00 RF-Modem überträgt die angeschlossenen RS-485 Schnittstelle transparent über Funk. Der
verwendete Frequenzbereich von 869 MHz ist in Europa frei verwendbar. Mit der Selbstdeklaration dürfen die
Geräte somit ohne zusätzliche Zulassung betrieben werden. Die Module haben eine integrierte Antenne, welche
die Datenübertragung ohne zusätzliche Hardware ermöglicht. Falls eine externe Antenne benötigt wird, kann diese
über einen Stecker auf der Frontplatte angeschlossen werden. Die 35 mm breiten Gehäuse passen dank der klassi-
schen Hutform in einen Elektroschaltschaltschrank. Zur Parameterkonfiguration hat das Gerät Drehschalter, welche
die Funkleistung und den Funkkanal auswählbar machen.
Technische Daten
Schnittstellen
Kommunikationsschnitstelle
drahtgebunden
RS-485 mit galvanischer Trennung
Baudrate: 2400, 4800, 9600, 19‘200, 38‘400, 57‘600, 115‘200 Bit/s (Autobauding)
Kommunikations Funk
2400, 9600, 38‘400, 57‘600 Bit/s, auswählbar mit Drehknopf
Frequenzband
869.475…869.6 MHz
Frequenzkanäle (Subbänder)
4 Kanäle, auswählbar mit Drehknopf
Funkreichweite (line of sight)
Interne Antenne:
1000 m @2400 Bit/s
Externe Antenne: 6000 m @2400 Bit/s
Serviceschnittstelle
NFC (near field communication)
Allgemeine Daten
Speisespannung
230 VAC, −20/+15%, (50 Hz)
Galvanische Trennung
500 VDC zwischen Stromversorgung und RS-485
Abmessungen
Gehäusebreite 2 TE (35 mm), Elektroschaltschrankkompatibel (nach DIN 43880, Baugrösse 2 × 55 mm)
Montageart
Hutschiene nach DIN EN 60715 TH35 (1 × 35 mm)
Umgebungs-Temperatur
Betrieb: 0…+55 °C ohne Zwangsbelüftung
Lagerung: −40…+70 °C
Leistungsaufnahme
< 4 W
Adapter für externe Antenne
Um eine externe SMA Antenne an das Funkmodul anzuschliessen, ist dem Lieferumfang jeweils ein Adapter beigelegt
Zubehör
PCD7.K840 Externe Antenne
Antenne mit SMA Anschlussstecker
Das PCD1.T2000 Gerät darf in allen EU-Ländern inkl. Schweiz und Norwegen eingesetzt werden.
Zulassungen für übrige Ländern sind in Abklärung.
Dieses Modul wird das PCD7.T4850-RF Modul ablösen.
Geräteaufbau
RS-485
Schnittstelle
Antennen
Anschluss
Adressschalter
Speisung
System
LEDs
Anschlussbeispiel
*
In Vorbereitung, siehe Kapitel C2 «Produktstatus»
