Automationsstationen –
E-Line

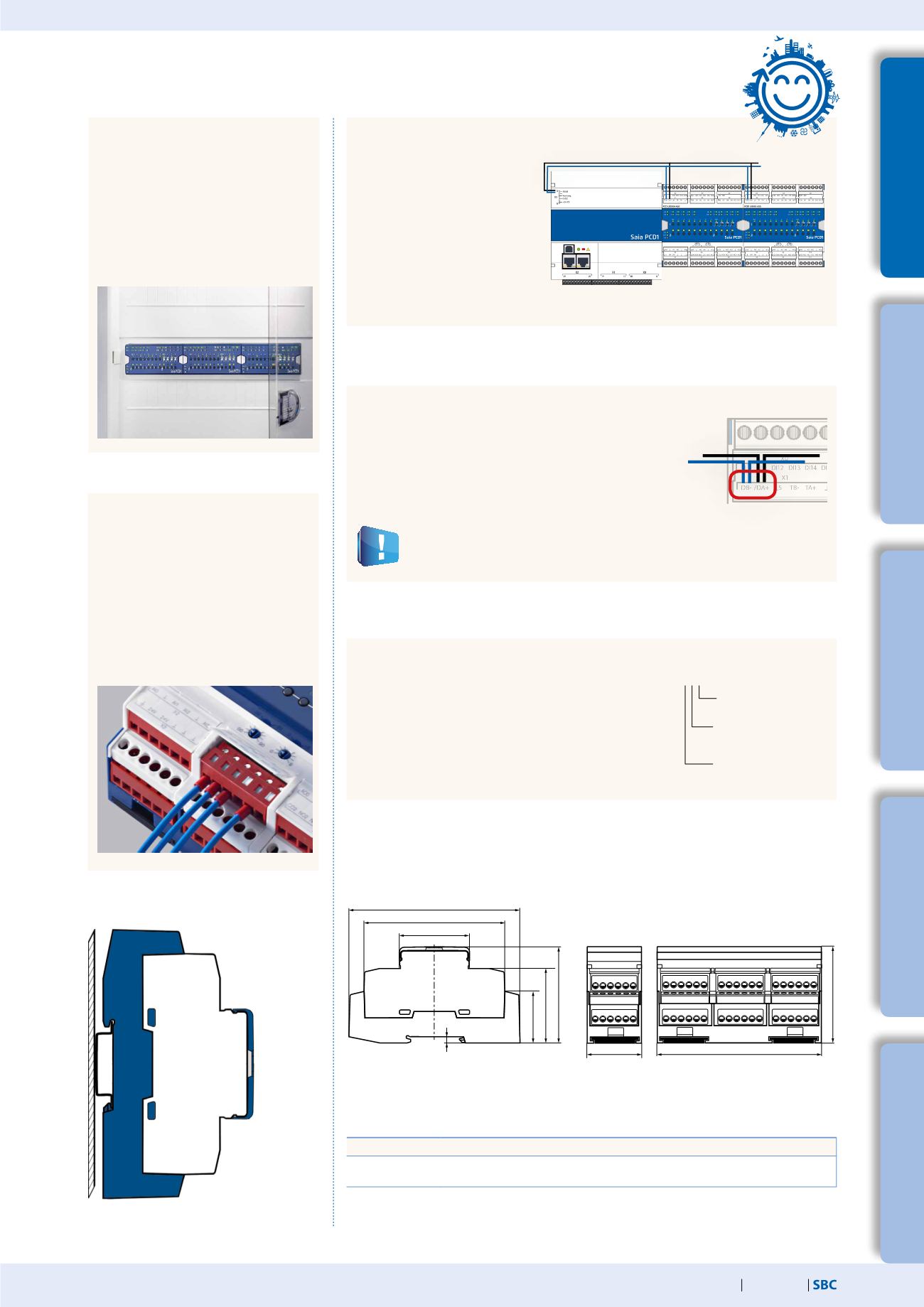

Allgemeine Eigenschaften der Saia PCD1 E-Line Module
Montage in der Unterverteilung
Die E-Line Bauform ermöglicht es,
die Module in Standard Elektrounter-
verteilungen zu montieren. Dies senkt
den Montageaufwand gegenüber
Automationsschaltschränken erheb-
lich.
Bustopologie
Die Kommunikation mit
dem geschwindigkeits-
optimierten S-Bus-Protokoll
stellt eine zuverlässige
Verbindung über bis zu
1000 m her. Die Module
können dabei als lokale
oder abgesetzte Module
eingesetzt werden.
Klemmentechnik
Durch die push-in Klemmentechnik
lassen sich die Module schnell ver-
drahten. Für die Verdrahtung können
starre oder flexible Adern mit bis zu
1.5 mm² Durchmesser verwendet
werden. Mit Aderendhülsen sind max.
1 mm² zulässig.
Busverdrahtung
Für den Datenaustausch untereinander sind die
Klemmen DB- und /DA+ zu verwenden. Um den
Austausch von Modulen ohne Busunterbrechung
zu gewährleisten wird der Bus in einer Klemme
weiterverdrahtet.
ASN Schlüssel
Einige Hauptmerkmale der E-Line Module
sind anhand des ASN Schlüssel sofort er-
kennbar. Beispielsweise ob ein Modul frei
programmierbar (am Ende eine 5) oder
für den RIO Mode (eine 0) geeignet ist.
Für die Busverdrahtung sind flexible RS-485 Kabel mit maximal 0.75 mm² Quer-
schnitt zulässig. Gesamthaft gilt ein Kabelquerschnitt von 1.5 mm² pro Klemme.
Beispiel ASN:
PCD1.Gxxxx-C15
0: nicht programmierbar
5: programmierbar
1: mit LED für E/A
2: mit LED und
man. Vorrangbedienung
A: 24 VDC
C: 24 VDC/VAC
F: 230 VAC
Montage
Abmessungen
Auf Hutschiene 35 mm
(nach DIN EN 60715) TH35
Elektroschaltschrankkompatibel (nach DIN 43880, Baugrösse 2 × 55 mm)
Gehäusebreite
2 TE (35 mm)
Gehäusebreite
6 TE ( 105 mm)
Bis zu 1000m
Zubehör
Beschreibung
Abdeckung, 6 TE, Löcher für Vorrangbedienebene. Zur Beschriftung der Module bei Montage in
Automationsschaltschränken
