Régulateurs d’ambiance spécialisés
Précisions concernant la conception
Nombre maximal de régulateurs
Le nombre maximal de régulateurs d'ambiance contrôlés par une station d’automatisation PCD dépend de la charge maximale du
Serial-S-Net, du temps de cycle du bus et des ressources utilisées par les boîtes de fonctions.
Modes de fonctionnement
Le régulateur d'ambiance fonctionne selon différents régimes auxquels on peut attribuer des paramètres de réglage distincts :
Résistance de terminaison de bus et câble de bus pour
Serial-S-Net (S-Bus/RS-485)
Les lignes S-Bus doivent être installées en série. Les dériva-
tions ne sont pas autorisées et les deux extrémités de la ligne
doivent être bouclées par une résistance (env. 120 Ω) entre
les fils torsadés D et /D. On obtient la meilleure qualité de
signal par le biais d'une terminaison de bus active avec une
résistance à +5V et GND.
Utilisation/confort
La pièce est occupée et doit être mise à la température de confort.
Ce régime peut être activé en appuyant sur le bouton de présence,
par un détecteur de présence externe ou par le biais d'une instruction
provenant du réseau.
Contact fenêtre
ouvert
Détection de
présence
Programme
horaire Utilisa-
tion de la pièce
Confort
Veille
Marche réduite
Protection gel
0 h
2 h
4 h
6 h
8 h
10 h
12 h
14 h
16 h
18 h
20 h
22 h
24 h
Exemple : Changement de mode

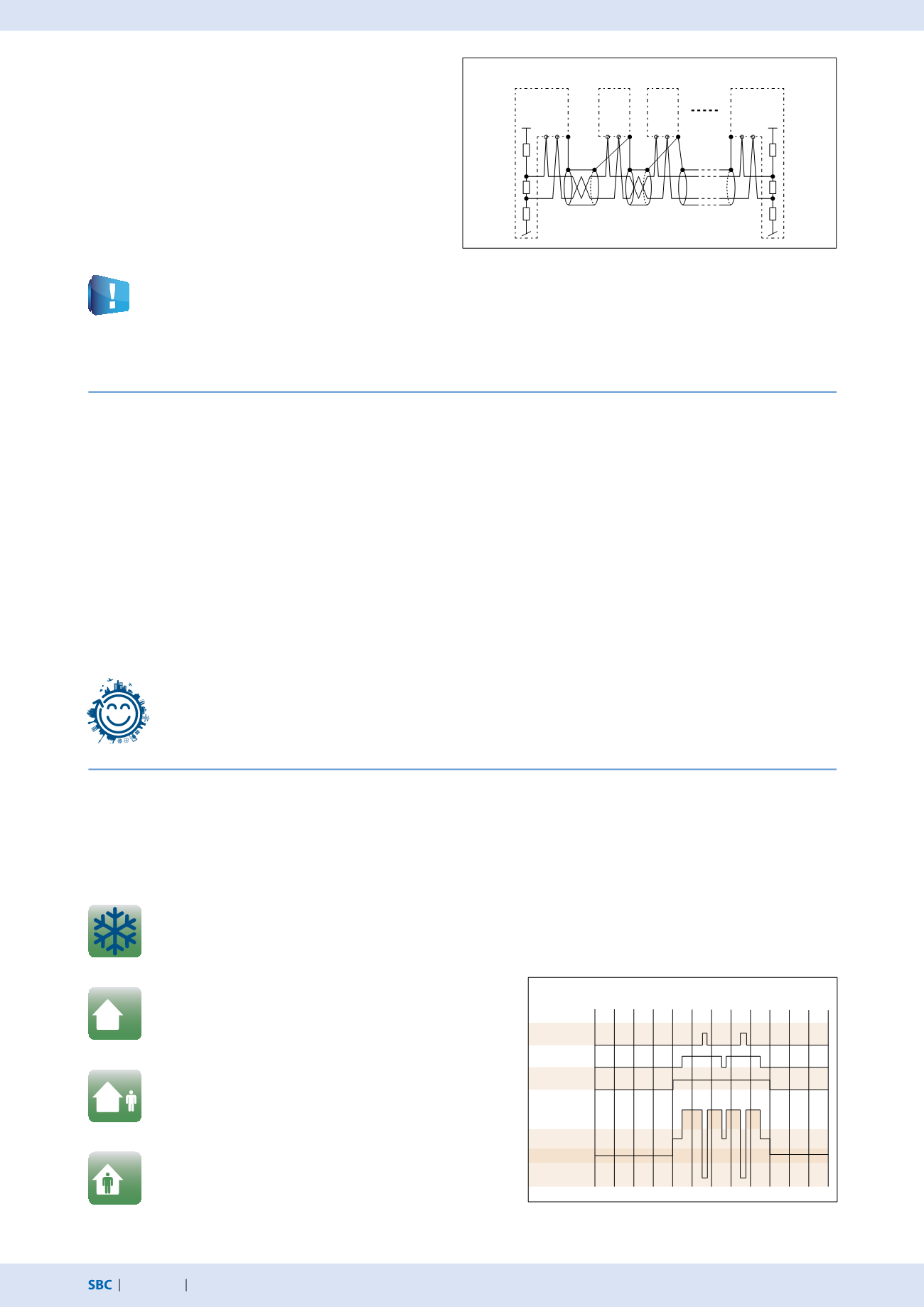

Représentation schématique d‘un S-Bus ou d‘un bus RS-485
Mode de sécurité/protection gel
Aucune énergie de chauffage ou de refroidissement n’est acheminée
vers le local. Cet état est souhaité lors de l’ouverture des fenêtres. Le
régulateur maintient la température ambiante au-dessus de la limite de
gel de 8°C.
Mode réduit
Fonctionnement en marche réduite qui est utilisé lorsque le local ou la
pièce sont inoccupés pendant une longue période. Dans ce régime de
fonctionnement, la compensation de la valeur de consigne n'est pas
active.
Veille
La pièce est prête à être utilisée mais aucune présence n'a encore été
signalée. Tant que la fonction de détection de présence ne considère pas
la pièce comme occupée, le contrôleur individuel maintient la tempéra-
ture ambiante dans les limites fixées pour la température de veille.
Avec les régulateurs S-Bus, il est possible d’activer la résistance de terminaison intégrée par le registre de configuration 111 ou
d’utiliser une terminaison de ligne externe PCD7.T161/2.
Câble de bus : un câble blindé à 2 fils torsadé avec des conducteurs d'une section minimale de 0.5 mm
2
doit être utilisé.
Le blindage de chaque segment du bus ne doit être raccordé qu'à un seul point avec la masse du système électrique. Pour éviter
des problèmes avec les grandes différences de potentiel entre les régulateurs d'ambiance, les blindages du câble S-Bus doivent être
raccordés avec le GND du régulateur d'ambiance.
Pour de plus amples informations, voir le manuel S-Bus 26-739 (sur
).
Recommandation : ne pas dépasser 4 interfaces S-Bus jusqu'à 25 régulateurs d‘ambiance maxi par interface pour que les res-
sources soient suffisantes dans la plupart des cas et que le cycle de communication reste inférieur à 2 secondes.
Avec une vitesse de communication de 38 400 bauds, la communication d'un régulateur dure environ 15 ms ou 80 ms Lorsque le pro-
gramme PCD a besoin de plus de 15 ms ou 80 ms par cycle PCD, cette valeur doit être utilisée comme base pour l’estimation du cycle de
communication. Pour plus d’informations, voir le chapitre 1.1.
Cycle de communication = « 15 ou 80 ms par
régulateur
» × « Nombre de
régulateur
s »
PCD7.L79xN
Ressources
: env. 2 kB (RAM), max. 40 registres, max. 16 Flags par
régulateur
Temps de cycle du bus par contrôleur
: env.15 ms
PCD7.L60x-1 (avec utilisation de toutes les FBoxes)
Ressources
: env. 10 kB (RAM), max. 95 registres, max. 36 Flags par
régulateur
Temps de cycle de du bus par régulateur
: env.80 ms
