Régulateurs d’ambiance spécialisés
3.2
Régulateurs d’ambiance compact PCD7.L79xN
La série des régulateurs d'ambiance compacts est spécialement
adaptée aux installations simples, dans lesquelles les exigences
se limitent au chauffage et/ou au refroidissement.
Les régulateurs d'ambiance de la série PCD7.L79xN com-
prennent la commande des fonctions de présence et de valeur
de consigne, le capteur de température ambiante et la incluent
de valves ou de clapets dans un seul boîtier. Le programme de
régulation et de commande préconfiguré fait partie du logiciel
de base et peut être paramétré grâce à la communication par
réseau et adapté aux exigences individuelles.
Installation efficace
Le régulateur d'ambiance compact peut être installé directe-
ment sur un mur ou sur un support encastré. Aucune boîte à
borniers n’est nécessaire, ce qui simplifie encore l'installation.
Grâce au boîtier enfichable (électronique) sur l'embase avec les
borniers, il est possible de remplacer simplement les appareils
sans refaire le câblage et d’éviter ainsi les sources d'erreur.
Embase
Paramétrable via le bus avec les outils S-Engineering

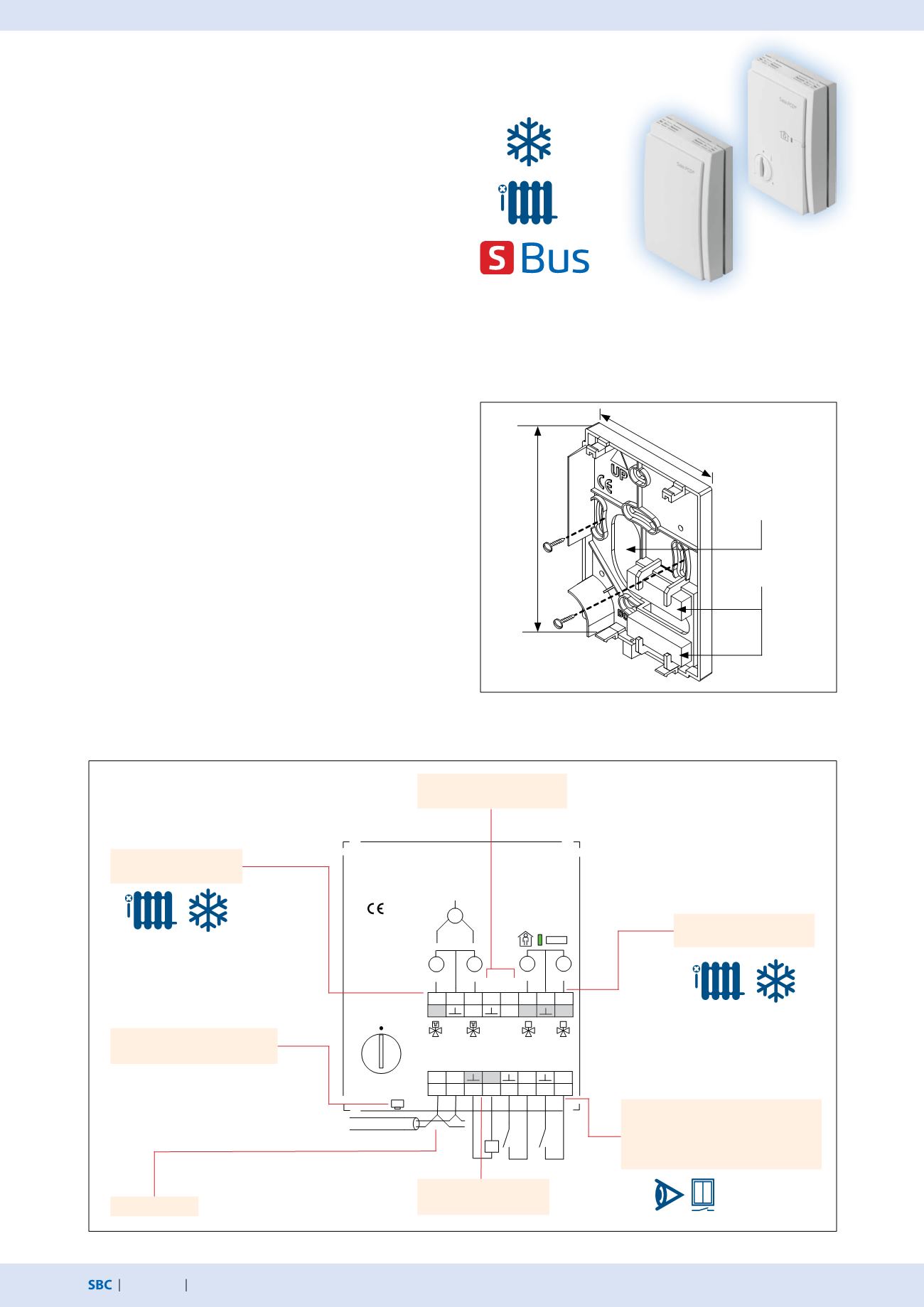

Affectation des borniers (Exemple PCD7.L793N)
Borniers
Passage de câbles
Alimentation
24 VAC
2 sorties Triac
24 VAC
Serial-S-Net
Touche de configuration des
adresses S-Bus
Entrée analogique
0 à 10 VDC
2 sorties analogiques
0 à 10 VDC
2entrées digitales pour contacts
sans potentiel
– Contact d’ouverture de fenêtre E1
– Fonction paramétrable E2
