PCD
7L
Régulateurs d’ambiance spécialisés
1
Automatisation
5
Composants d'armoire
électrique
4
Enregistrement
de consommations
2
Commande
et surveillance
3
Régulateurs d’ambiance
spécialisés
Caractéristiques générales
Alimentation
24 VAC / requiert un fusible externe
Mesure de température par sonde
interne
NTC 10kΩ / 0 à 40 °C
Régulation
P ou PI
Interface de communication
SBC S-Bus/RS-485/mode Données/4 800, 9 600, 19 200, 38 400, 115 200 bit/s avec reconnaissance
automatique au redémarrage. Résistance de terminaison externe PCD7.L79xN intégrée et activable par
logiciel
Consommation
1.5 W sans actuateur
Sortie triac
Courant total maximum de 24 VAC /800 mA pour les deux Triac
Sens d’action du triac
Possibilité d'inversion/Réglage d’usine : ouvert
Sortie 0 à 10 VDC
0 à 10 VDC / Charge max. 2 mA
Boîtier
Plastique blanc, montage en saillie, protection IP 20
Dimensions
84 × 117 × 31 mm (l × h × p)
Plage de température
5 à 45 °C, 80% r. H.

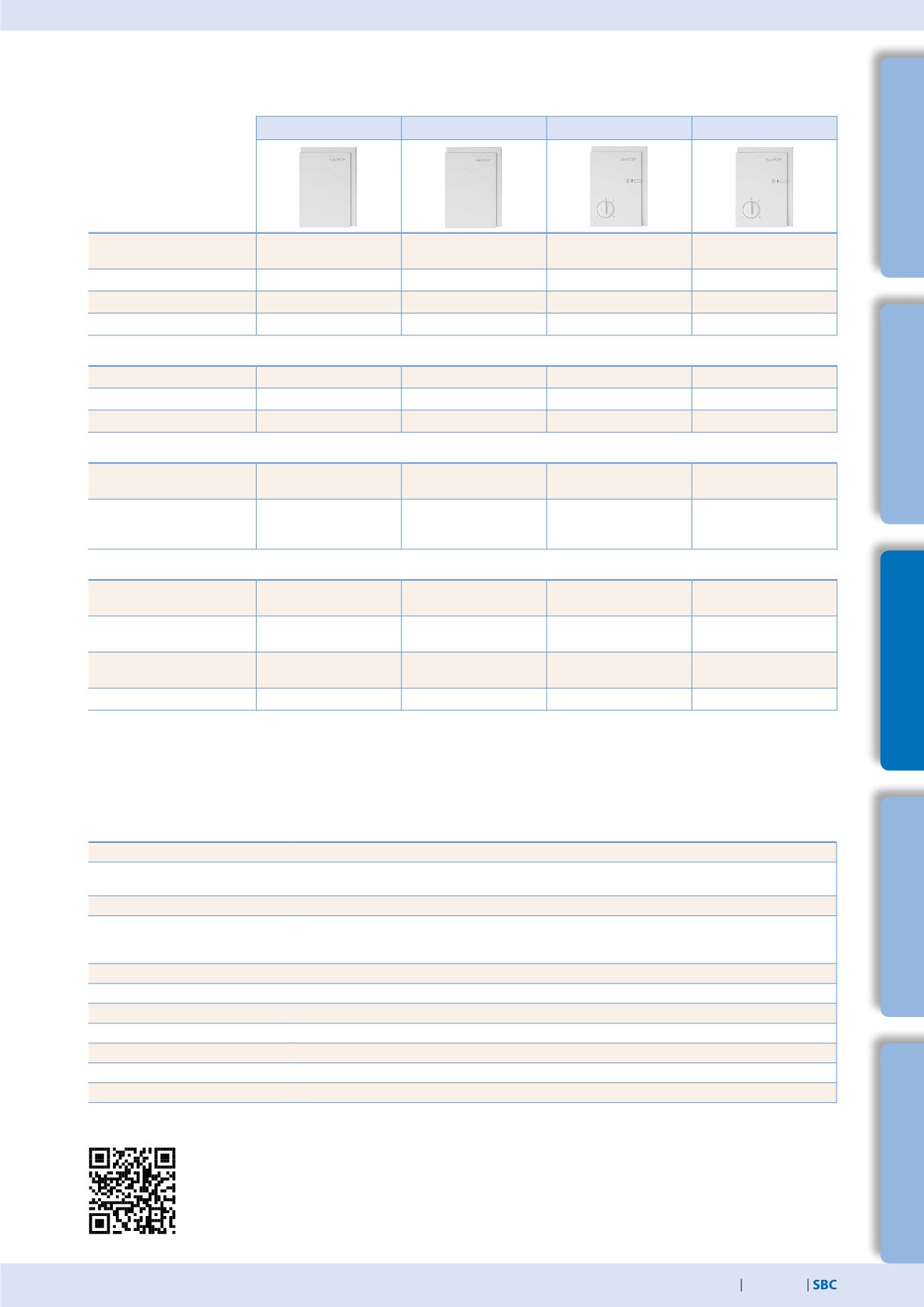

Vue d'ensemble de la série PCD7.L79xN
Exemples d’application
Associations radiateur/plafond réfrigérant, chauffage au sol/plafond réfrigérant (ou en tant que groupe individuel), commande réver-
sible (p. ex., pour plafond réfrigérant/chauffant)
PCD7.L790N
PCD7. L791N
PCD7. L792N
PCD7. L793N
E/S
Entrées digitales
1× contact d’ouverture de
fenêtre et 1× multifonctions
1× contact d’ouverture de
fenêtre et 1× multifonctions
1× contact d’ouverture de
fenêtre et 1× multifonctions
1× contact d’ouverture de
fenêtre et 1× multifonctions
Sorties digitales (PWM)
1× Triac 24 VAC
2× Triac 24 VAC
2× Triac 24 VAC
2× Triac 24 VAC
Entrées analogiques
---
---
---
1× 0 à 10 VDC
Sorties analogiques
---
---
---
2× 0 à 10 VDC
Matériel intégré
Capteur de température interne
NTC 10 kΩ
NTC 10 kΩ
NTC 10 kΩ
NTC 10 kΩ
Réglage de consigne
---
---
oui
oui
Bouton de présence avec LED
---
---
oui
oui
Types de vannes et de servomoteurs commandables (nombre d’éléments indépendants)
Sortie digitale 24 VAC
1× vanne thermique
2× vanne thermique
ou 1× vanne 3 points
2x vanne thermique
ou 1× vanne 3 points
2x vanne thermique
ou 1× vanne 3 points
Sortie analogiques 0 à 10 VDC
---
---
---
2× vannes de 0 à 10 VDC ou
1× vanne 6 voies 1 × actua-
teur à débit d'air variable
Applications
2 tubes pour chauffage, refroi-
dissement ou inversion
oui
oui
oui
oui
2 × 2 tubes pour chauffage,
refroidissement ou inversion
---
oui
oui
oui
4 tubes pour chauffage
et refroidissement
---
oui
oui
oui
RIO
oui
oui
oui
oui
Manuel et bibliothèque de FBoxes
