Remarques concernant l’appel d’offres
Qu’est-ce qui change avec S-Web ?
Niveau gestion
Niveau
terrain
Niveau
automatisation
La technologie utilisée dans les bâtiments est largement déterminée par les planifications et les appels d’offres. Dans le cas
d’avancées progressives individuelles, il suffit d’assurer en permanence le respect des normes existantes en matière de planifi-
cation et d’appel d’offres. Si toutefois de grandes modifications structurelles résultent du progrès technique, il faut également
procéder à d’importantes modifications lors de la planification, lesquelles modifications se reflèteront ensuite dans les appels
d’offres en résultant. Ce chapitre doit donner des pistes aux planificateurs souhaitant continuer à développer dans ce sens leur
norme en matière d’appel d’offres.

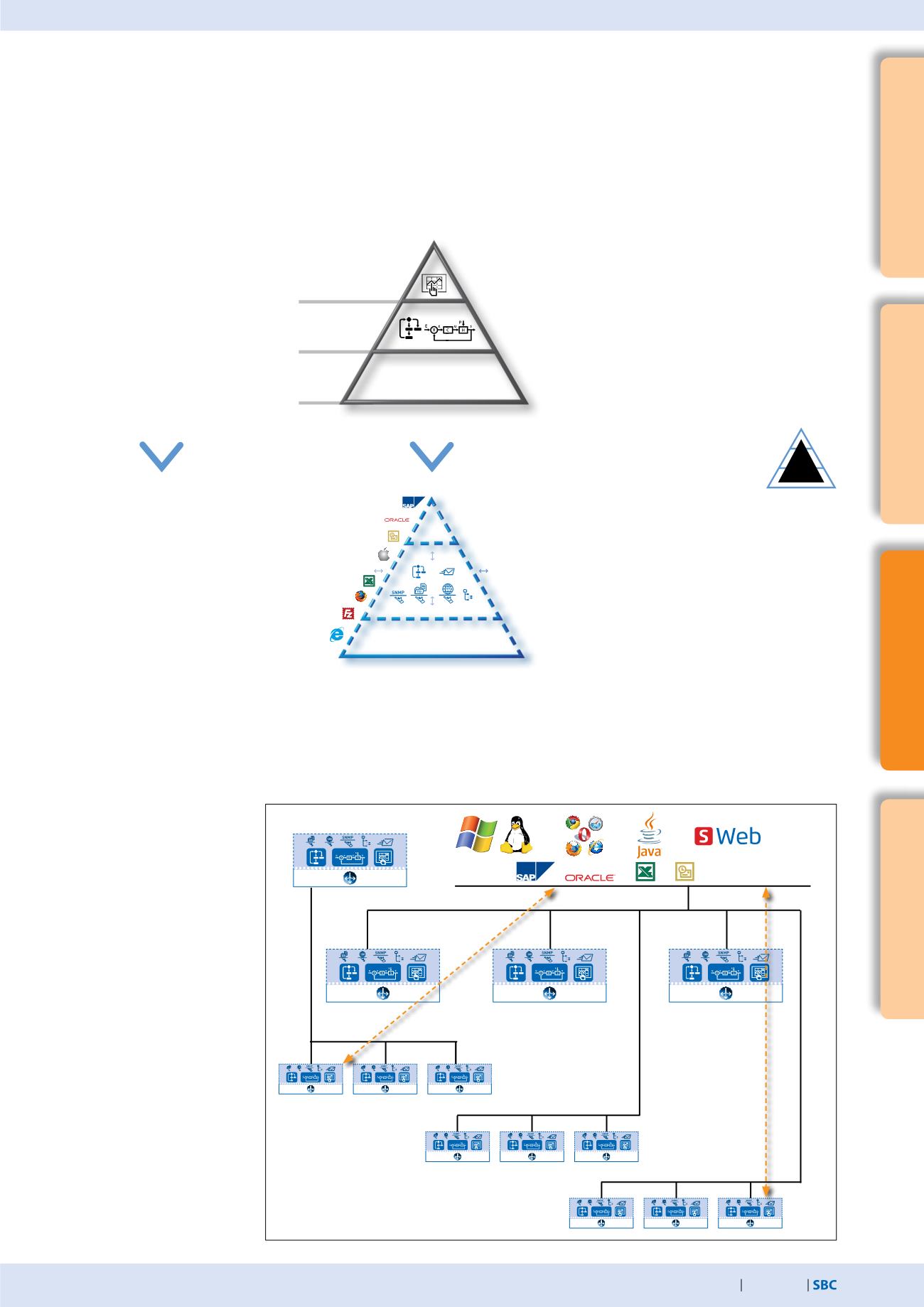

Base technique de l’« ancienne »
architecture d’automatisation
Remplacement du contrôle-
commande analogique
Maître
Esclave
Technologie PC MHz/Mo
Technologie propriétaire/fermée
Structure fonctionnelle de l’« ancienne »
architecture d’automatisation
Fonctions clés de l’automatisation réparties sur
plusieurs niveaux et automates
Nombreux bus
propriétaires, passerelles et intégration coûteuse.
L’« intégration totale » est vendue comme une so-
lution de « secours » par les grands constructeurs.
Architecture système totalement intégrée
Tout issu du même moule. Exploitants
d’une même organisation. Le contraire
du « Lean ».
Structure fonctionnelle de l’architecture
d’automatisation « Lean »
Toutes les fonctions clés de l’automatisation
peuvent être regroupées dans un seul et même
appareil. Interaction de tous les appareils via
les normes Web+IT. Intégration du niveau
terrain au niveau visualisation par LAN/WAN.
Base technique de l’architec-
ture d’automatisation Lean :
Remplacement des PC de
visualisation/gestion spéciaux
Client
Server/local remote
Technologie GHz/Go dans
l’automate
Technologie Web + IT/ouverte
pour tous
S-Web SBC est un système innovant composé d’une combinaison de nombreuses innovations techniques et de technologies
non propriétaires connues dans le monde entier. Il est en perpétuelle évolution depuis plus de 10 ans.
Dans la technique d’automatisation, S-Web SBC conduit à un changement de paradigme en matière de commande, de surveil-
lance et de gestion. Les frontières de l’architecture d’automatisation classique deviennent transparentes et perméables vers
l’intérieur et vers l’extérieur.
Structure du système
d’automatisation Lean
Tous les automates de me-
sure/régulation de cette struc-
ture disposent des mêmes
fonctions et des mêmes
capacités.
= SPS +Web + IT
Chaque automate peut avoir
des relations client et serveur
avec chaque autre automate
et avec le reste de la techno-
logie Web/IT du bâtiment.
Cela permet une exploitation
maximale, une réduction des
frais de fonctionnement et
une flexibilité élevée tout au
long du cycle de vie. Mais
que cela signifie-t-il pour les
appels d’offres ?
Système d’automatisation Lean :
toutes les fonctions clés de l’auto-
matisation (API+Web+IT) intégrées
dans chaque automate permettent
l’intégration et l’interaction de tous
les appareils du niveau terrain au
niveau visualisation.
