Header,ref.MemoryM1
HDLog File 3.0
―En
Busy―
―Val0
WrOK―
―Val1
Error―
―Val2
Buffer―
―Val3
DelRdy―
―Val4
IdxStat―
Val5
Val6
Val7
―Val8
―Val9
–
Store
–
WrFile
–
DelFile
Dir
????
Technologie S-Web SBC
2
Communication et
interaction
1
Logiciels SBC
3
Technologie S-Web SBC
4
Automatisation
des locaux
Mémoire requise pour les tendances

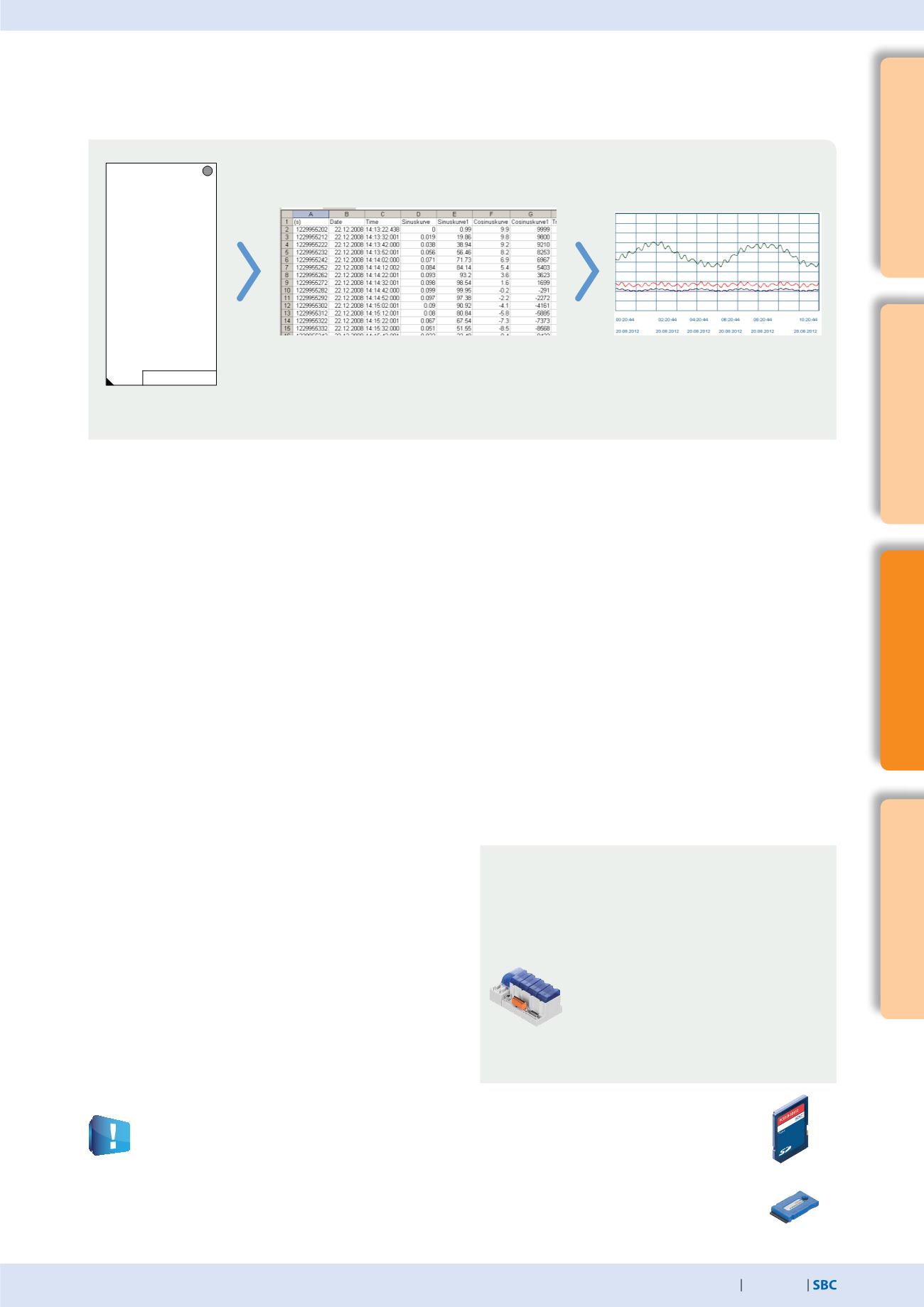

Enregistrement avec des fichiers CSV dans le système de fichiers Flash
Les tendances sont enregistrées en groupes de 10 points de données maximum par FBoxes eFupla Saia PG5® et fichier CSV.
La FBox Fupla Saia PG5® com-
prend et mémorise jusqu’à
10 points de données
Un fichier CSV avec 10 valeurs de point de données
maximum par entrée est généré pour chaque FBox.
Mémoire requise pour une entrée :
30 octets (horodatage) + 10 octets/point de données
Affichage de tendances dans le naviga-
teur Web. Jusqu’à 10 courbes de ten-
dance maximum peuvent être affichées
par fenêtre.
Dans l’exemple de calcul suivant, 20 points de données destinés à la visualisation des courbes de tendance ont été enregistrés.
10 points de données doivent être enregistrés pour la phase d’optimisation à un intervalle d’une minute et 10 autres points de
données doivent être enregistrés pour la surveillance longue durée à un intervalle de 15 minutes :
Mémoire requise pour 10 points de données à un intervalle d’une minute sur une journée :
60 (min) × 24 (heures) × [30 octets (horodatage) + 10 (points de données) × 10 octets]
= 187.2 Ko par jour
Pour un tel volume de données, il est judicieux de générer tous les jours un nouveau fichier.
Les données doivent être conservées dans l’automate pour une durée d’un mois.
La mémoire requise est d’env. 30 × 187.2 Ko
= 5.616 Mo par mois répartis dans 30 fichiers
Mémoire requise pour 10 points de données à un intervalle de 15 minutes sur une journée :
4 (15 min.) × 24 (heures) × [30 octets (horodatage) + 10 (points de données) × 10 octets]
= 12.48 Ko par jour
Pour un tel volume de données, un nouveau fichier peut être généré chaque semaine
7 × 12.48
= 87.36 Ko par semaine
Les données doivent être enregistrées dans le PCD pour une durée d’un an.
Il en résulte une mémoire requise de 52 (Wo) × 87.36 Ko
= 4.53 Mo par an répartis dans 52 fichiers
Une UC Saia PCD3.Mxx60 permet d’enregis-
trer 10 points de données dans une mémoire
Flash embarquée de 128 Mo pendant 6 ans
maximum pour une surveillance à long terme.
Les pupitres avec micro-navigateur program-
mables PCD7.D4xxxT5F et les PCD1.M2160
disposent d’une grande mémoire Flash
embarquée et conviennent idéalement pour
les tâches de surveillance. Les cartes Flash SD
embrochables PCD7.R-SDxxxx d’une capacité
mémoire allant jusqu’à 1 Go vont encore plus
loin et permettent d’enregistrer des données
pendant des décennies dans un automate
Saia PCD® .
Mémoire
embarquée
pour le
monitoring
des données
sur 6 ans
Quels supports de mémoire doivent être utilisés ?
Les pages Web et les données de journalisation peuvent être
enregistrées dans la mémoire Flash embarquée et/ou sur les
cartes Flash enfichables.
La mémoire Flash embarquée (en fonction du type d’UC) ou
les supports de mémoire Flash embrochables
PCD7.R55xM04
peuvent être utilisés pour l’enregistrement des projets Web et
la journalisation simple de données avec de petits volumes de
données. Contrairement à la mémoire embarquée, les cartes
Flash peuvent être échangées et remplacées par des cartes
neuves. Il est ainsi possible d’archiver simplement des données
ou de les transférer d’un automate à un autre.
Pour une historisation intensive des données, il ne faut en prin-
cipe utiliser que les modules de carte Flash SD
PCD7.R-SDxxxx
.
PCD7.R-SDxxxx
PCD7.R55xM04
Remarques importantes concernant l’utilisation des supports de mémoire Flash
Un support de mémoire prend en charge au maximum 900 fichiers.
La mémoire pouvant être utilisée pour S-Web correspond à 70% de l’espace mémoire physique
nominal. La taille d’un fichier individuel ne devrait pas dépasser 1 Mo pour garantir que tous les fichiers
puissent être envoyés sous forme de fichier joint via le Saia PCD®.
Les valeurs figurant dans les exemples de calcul sont données à titre indicatif sans communication BACnet
ou L
on
.
