Technologie S-Web SBC
2
Communication et
interaction
1
Logiciels SBC
3
Technologie S-Web SBC
4
Automatisation
des locaux

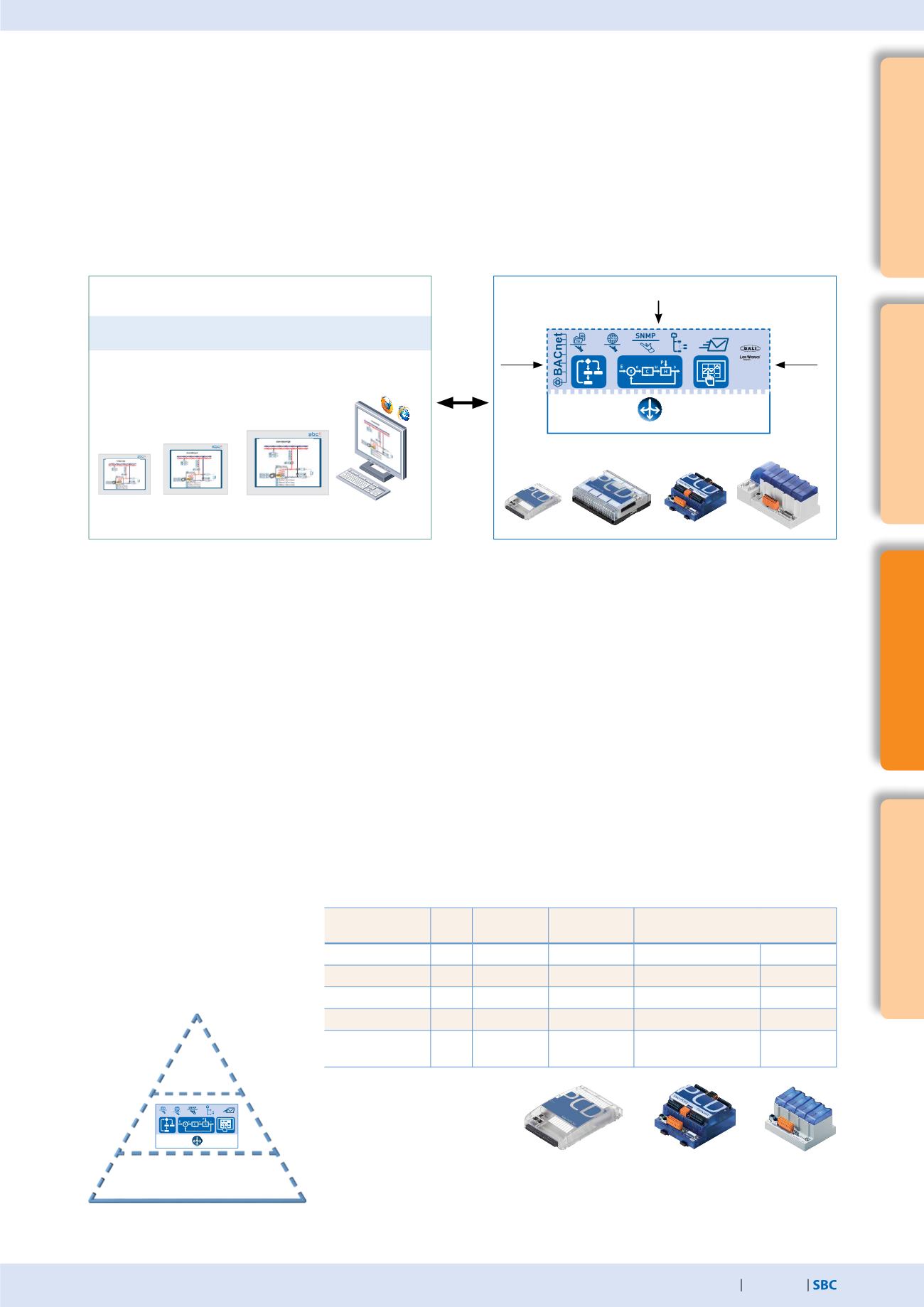

Structure de base d’un système S-Web opérationnel
La structure de base est simple. Entrer l’adresse de l’appareil dans le client. Le serveur d’automatisation des automates
Saia PCD® fournit l’application/les données des Saia PCD®. Quelle taille et quel volume peuvent-elles désormais avoir pour
les différents types d’automate Saia PCD® ?
L’appareil de navigation est généralement déterminé par le lieu de
montage ou d’installation, ainsi que par les exigences en matière de taille
d’écran et de résolution de l’affichage.
Le type d’automate est déterminé par le nombre d’entrées/de sorties
nécessaires et de fonctionnalités et par l’espace mémoire requis.
Orientation de base : choix de l’appareil
Chaque système d’automatisation fonctionnant de manière autonome peut être représenté hiérarchiquement dans une pyra-
mide. Les systèmes se différencient par la taille/puissance de l’application, c’est-à-dire le volume des fonctions demandées et du
niveau terrain raccordé.
Dans le cas de grandes structures complexes, il est possible de constituer de grandes pyramides à 2 ou 3 niveaux hiérarchiques.
Les ressources de l’automate Saia PCD® dépendent de la taille de la pyramide et de la position à laquelle il est utilisé. En raison
de la portabilité des applications Saia PCD® sur les 3 plateformes de base et de la modularité élevée, même en cas d’extension de
mémoire, les systèmes S-Web SBC peuvent continuer à être développés, même après la mise en service. Quelques informations
de base sont fournies ci-dessous de manière à ce que la première installation soit correcte.
Applications de base
Jusqu’à 50 E/S
Jusqu’à 20 tendances
jusqu’à 100 alarmes
Jusqu’à 30 pages Web
Le Saia PCD® commande et affiche une machine, un bâtiment simple avec un système
de ventilation, un circuit de chauffage ou un espace complexe, etc.
3.4
Remarques concernant l’ingénierie
De quelles ressources a-t-on besoin pour utiliser S-Web SBC dans un Saia PCD® ?
Navigateur
Quelle taille d’écran ?
Quelle résolution d’affichage ?
Quel type d’appareil ?
Serveur d’application
de l’automate
Saia PCD
Combien de points de données ?
Combien de tendances ?
Combien d’images/éléments ?
Automate
Saia PCD®
E/S
max.
Mémoire
programme
Mémoire Flash
embarquée
Extension de mémoire
PCD1.M2120
50 128 Ko
8 Mo
1)
1× PCD7.R550M04
1)
1× 4 Mo
PCD1.M2160
50 1 Mo
128 Mo
2)
1× PCD7.R550M04
1)
1× 4 Mo
PCD3.M2130V6
102 512 Ko
1 Mo
1)
---
---
PCD3.M2230A4Tx
78 512 Ko
1 Mo
1)
1× PCD7.R-SDxxxx
1)
1× 1 Go
PCD3.M3xxx
1023 512 Ko
---
4× PCD3.R550M04
1)
4× PCD7.R-SDxxxx
1)
4× 4 Mo 4×
1 Go
1)
900 fichiers par module mémoire
2)
2400 fichiers dans la mémoire embarquée
BACnet
Interface
Interface
Niveau
terrain
GenericWeb IT Interface
MB-Panel
MB-Panel
MB-Panel
PC Browser
programmable
