Kommunikation & Interaktion
2.6.8
MP-Bus
Feldbusmodul für Belimo MP-Bus-Geräte
Schnittstellenmodul MP-Bus Master
MP-Bus ist ein Kommunikationssystem der Firma
Belimo zur Ankopplung von Belimo MP-/MFT(2)*-
Feldgeräten wie beispielsweise Ventil- und Klappen-
stellantriebe sowie VVS-Regler und Raumluftsensoren in
der Gebäudeautomation. Die Installation ist einfach. Der
MP-Bus benötigt neben der 24-VAC/DC-Spannungsver-
sorgung lediglich 1 ungeschirmte Leitung, die im selben
Kabel geführt wird.
An einemKommunikationskanal können bis zu 8 Antrie-
be angeschlossen werden. Die Gesamtlänge des Netz-
stranges hängt entscheidend vom gewählten Kabel-
querschnitt sowie der Anzahl und der Leistung der
angeschlossenen Antriebe ab**. In der Regel wird eine
Gesamtlänge von ca. 100 m erreicht. Da die Länge der
Verbindung und die Anzahl der Antriebe beschränkt ist,
werden keine weiteren Anforderungen wie Abschluss-
widerstände oder abgeschirmte Kabel an die Bus-Topo-
logie gestellt. Zusätzlich zu den angeschlossenen Antrieben können Sensoren direkt via Antrieb oder MP-Bus-Zusatzmodule aufgeschal-
tet werden. Die umfangreiche Saia PG5® FBox Bibliothek stellt Funktionsbausteine zur Kommunikation für das SPS-Programm zur
Verfügung. Die Antriebe werden mittels der Kommunikationstreiber-FBox adressiert und können anschliessend Daten über entsprechen-
de FBoxen mit dem Anwenderprogramm austauschen. Die Inbetriebnahme der Belimo-Komponenten kann überwiegend mittels den
SBC FBoxen aus demAnwenderprogramm erfolgen. Nur wenige Komponenten wie VVS-Regler benötigen zusätzlich Belimo-Parametrier
werkzeuge zur Anpassung ihrer Betriebsparameter.
* MP und MFT sind Bezeichnungen der Firma Belimo. MP = Multi-Point; MFT= Multi-Funktions-Technik
** Weitere Informationen zur Systemauslegung siehe Belimo-Dokumentation,

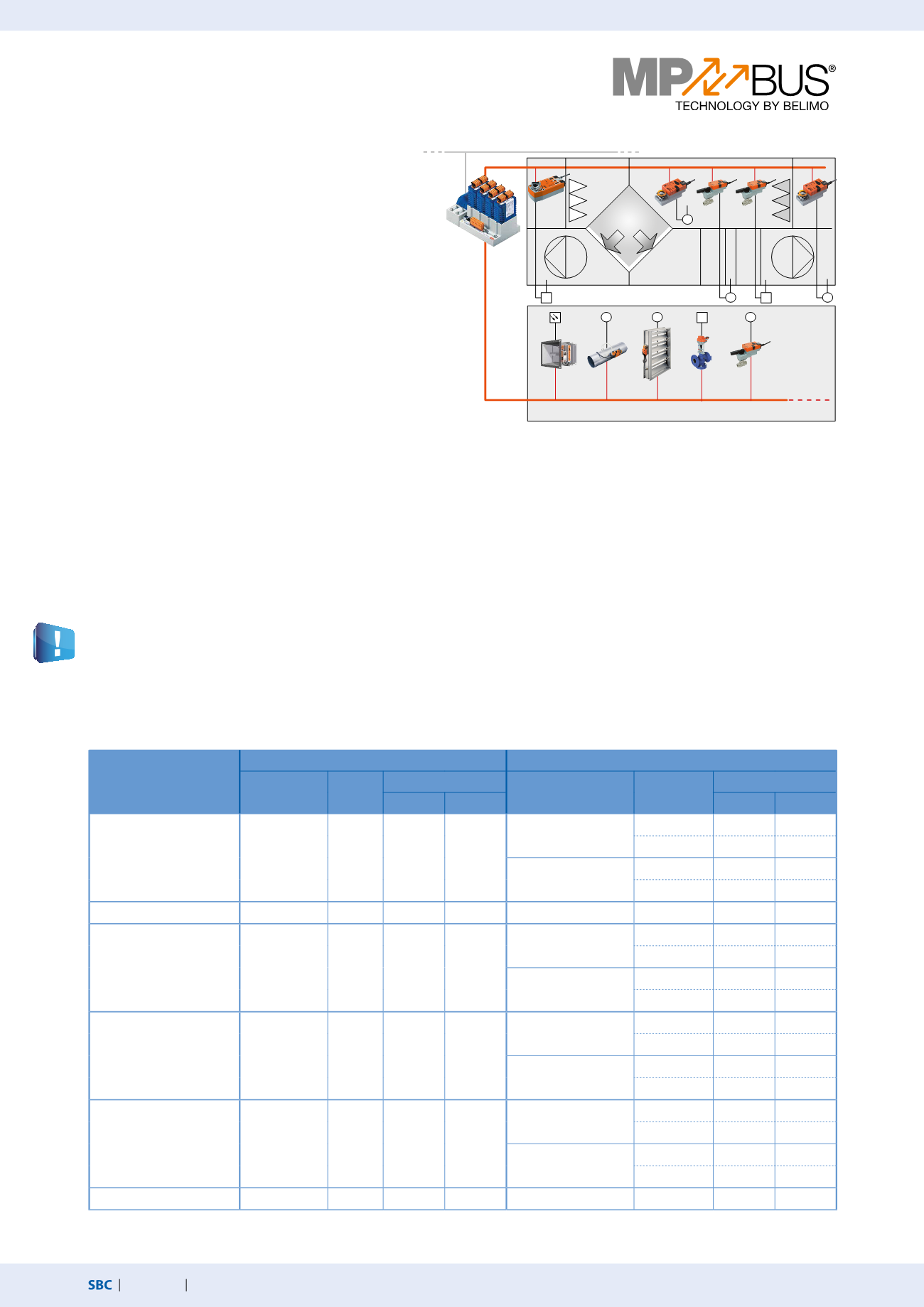

Anwenderbeispiel: HLK-Anlage mit einer PCD3.M5
und bis zu 64 MP-Bus-Antriebseinheiten auf 8 MP-Schnittstellen
Übersicht
PCD1, PCD2
oder PCD3,
Kompaktregler
mit MP-Bus-
Modul
Brandschutz-
klappen
VVS
Boxen
Luft-
Klappen
Hub-
Ventile
Regel-
Kugelhahnen
L
on
W
orks
®, Ethernet-TCP/IP, Profibus usw.
Automationsstation
On-Board; Slot A, A1 und A2
E/A-Slot #0…#3
MP-Bus-
Modul
Anzahl
Anzahl MP-Bus-
MP-Bus-
Modul
Anzahl
Anzahl MP-Bus-
Stränge Antriebe
Stränge Antriebe
PCD3.M3xxx / M5xxx
–
–
–
–
PCD3.F21x, PCD3.F221,
PCD3.F240
4
–
–
+ PCD7.F180S
4
32
PCD3.F281
4
4
32
+ PCD7.F180S
8
64
PCD3.Compact | PCD3.WAC
PCD7.F180S
1
1
8
–
–
–
–
PCD2.M5xxx
PCD7.F180S
2
2
16
PCD2.F21x0, PCD2.F2210,
PCD2.F2400
4
–
–
+ PCD7.F180S
4
32
PCD2.F2810
4
4
32
+ PCD7.F180S
8
64
PCD1.M2x20 / PCD1.M2x60
PCD7.F180S
1
1
8
PCD2.F21x0, PCD2.F2210,
PCD2.F2400
2
–
–
+ PCD7.F180S
2
16
PCD2.F2810
2
2
16
+ PCD7.F180S
4
32
PCD1.Room
PCD7.F180S
1
1
8
PCD2.F21x0, PCD2.F2210,
PCD2.F2400
1
–
–
+ PCD7.F180S
1
8
PCD2.F2810
1
1
8
+ PCD7.F180S
2
16
PCD1.M0160E0
PCD7.F180S
1
1
8
–
–
–
–
